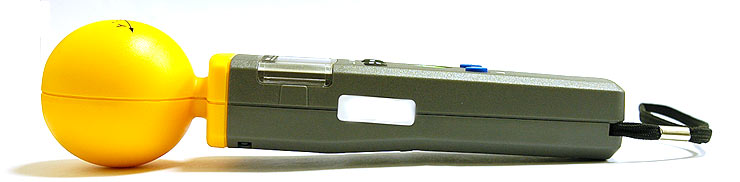

АТТ-2592 Измеритель уровня электромагнитного фона

Это портативный прибор, предназначенный для безопасного измерения характеристик электромагнитного фона (поля) изотропным методом. Прибор снабжен 3-канальным датчиком, позволяющим проводить измерения одновременно по трем осям: X, Y, Z. Прибор может применяться для измерения излучений создаваемых беспроводными средствами связи (CW, CDMA, DECT, GSM), радиостанциями, беспроводными устройствами Wi-Fi, микроволновыми печами, телевизорами и мониторами, скрытыми источниками сигнала и другими источниками высокочастотных электромагнитных излучений.

Технические характеристики

• Метод измерения изотропный
• Датчик 3-х канальный
• Диапазон частот 50 МГц...3,5 ГГц
• Динамический диапазон 75 дБ
• Единицы измерения: мВ/м, В/м, мкА/м, мА/м, мкВт/м², мВт/м², мкВт/см²
• Диапазон измерений:
  напряженности электрического поля 20 мВ/м...108 В/м с разрешением 0.1 мВ/м;
  напряженности магнитного поля 53 мкА/м...286.4 мА/м с разрешением 0.1 мкА/м;
  плотности потока энергии 0 мкВт/м²...30.93 Вт/м² с разрешением 0.001 мкВт/м²;
• Отображение текущего, максимального, среднего и максимального среднего значения
• Частота дискретизации 2 раза в секунду
• Автовыключение через 15 минут
• Звуковой сигнал при превышении предельно допустимого уровня
• Память на 99 измерений
• ЖК дисплей, 4 цифры
• Подсветка дисплея
• Питание 9 В (батарея типа «Крона»)
• Габаритные размеры 60х60х237 мм
• Масса 200 г
• Габаритные размеры в упаковочной таре 75х150х280, вес 0,62 кг.

Стандартная комплектация

• прибор
• батарея
• датчик
• футляр для переноски
• Эксплуатационный документ

Измерение электромагнитного фона

Каким образом правильно проводить измерения электромагнитной обстановки? Какие приборы для этого использовать?

Для измерения каких электромагнитных излучений предназначены измерители электромагнитного фона АТТ-2592 и АТТ-2593?

Дать ответ на эти и ряд других возможных вопросов помогут наши рекомендации, приведенные в решении данной измерительной задачи.

Электромагнитный фон, особенно в офисных помещениях, постоянно меняется. У кого-то зазвонил радиотелефон, сотовый или где-то (например, в соседнем помещении) находится другой источник электромагнитного излучения и т.д. Напряженность электрического поля "естественного" фона при выключенных тестируемых устройствах составляет от нескольких единиц до нескольких сотен мВ/м. Именно эти показатели будем считать в дальнейшем за основу для сравнения с показаниями электромагнитного фона при включенных тестируемых устройствах.

Для решения данной измерительной задачи были проведены некоторые измерения в офисе. В качестве измерительного прибора использовался Актаком АТТ-2592.

Следует учесть, что измерители электромагнитного поля Актаком АТТ-2592 и АТТ-2593 измеряют на частотах от 50 МГц до 3,2 ГГц и до 8 ГГц соответственно. Измерения при включенных тестируемых устройствах проводились в режиме фиксации максимального значения напряженности электрического поля.

Источниками электромагнитного излучения были выбраны следующие устройства: сотовый телефон, Wi-Fi роутер, СВЧ печь, персональный компьютер с Wi-Fi, устройство Yota WiMax и бытовой вентилятор.

Ниже представлены результаты измерений:

Измерение напряженности электрического поля сотового телефона. Максимальное значение 24,52 В/м

Измерение напряженности электрического поля Wi-Fi роутера. Максимальное значение 15,90 В/м

Измерение напряженности электрического поля Yota WiMax. Максимальное значение составляет 15,68 В/м

Измерение напряженности электрического поля СВЧ печи. Максимальное значение составляет 6,725 В/м

Измерение напряженности электрического поля ПК с включенным Wi-Fi. Максимальное значение составляет 1,122 В/м

Измерение напряженности электрического поля ПК с выключенным Wi-Fi ("естественный" фон). Максимальное значение составляет 9,3 мВ/м

Измерение напряженности электрического поля выключенного вентилятора ("естественный" фон). Максимальное значение составляет 314,6 мВ/м

Измерение напряженности электрического поля включенного вентилятора. Максимальное значение составляет 325,4 мВ/м

Из проведенных измерений наглядно видно, какие тестируемые устройства наиболее вредны с точки зрения излучаемого высокочастотного электромагнитного поля. Причем, обращаем внимание, что работающий вентилятор и персональный компьютер без включенных излучающих устройств НЕ ЯВЛЯЮТСЯ объектами измерения для АТТ-2592 и АТТ-2593, т.к. они работают на частотах 50 Гц, что в миллион раз ниже заявленного диапазона измерения.Измерители электромагнитного фона АТТ-2592 и АТТ-2593 являются уникальными приборами, благодаря которым любой пользователь может измерить электромагнитную обстановку вокруг себя. Порой достаточно переставить один источник излучения или даже просто развернуть его и ситуация может значительно измениться.Например, в момент дозвона сотовый телефон необходимо держать таким образом, что бы встроенная антенна телефона была направлена в сторону, а сам телефон находился на некотором удалении от головы. Даже какие - то 20 - 30 см существенно меняют картину.

Антенна телефона направлена на датчик. Телефон в непосредственной близости от датчика. Максимальное значение напряженности электрического поля 24,52 В/м.

Антенна телефона не направлена на датчик. Телефон в непосредственной близости от датчика. Максимальное значение напряженности электрического поля 11,44 В/м.

Антенна телефона не направлена на датчик. Телефон удален на 30 см от датчика. Максимальное значение напряженности электрического поля 10,65 В/м.

Таким образом, простым поворотом источника излучения (телефона) и удалением его всего лишь на 30 см от датчика удалось добиться снижения значения электрической напряженности в конкретном месте почти в 2,5 раза!

Следует учесть, что приведенные в таблицах значения являются ориентировочными, т.к. они зависят от многих факторов, например от модели тестируемого прибора, режима работы и т.п. Но они довольно наглядно иллюстрируют потенциальную опасность, исходящую от источников излучения.

В руководстве по эксплуатации к измерителям электромагнитного фона Актаком АТТ-2592 и АТТ-2593 включены таблицы (СанПиН). Сравнивая показания прибора и значения в таблице можно узнать, сколько времени безопасно находиться в месте, где проводятся измерения.

Предельно допустимые уровни электрической напряженности и уровни плотности потока энергии в зависимости от продолжительности воздействия.

Примечание: при продолжительности воздействия менее указанного времени, дальнейшее повышение интенсивности воздействия не допускается.

Более того, в измерителях электромагнитного поля Актаком АТТ-2592 и АТТ-2593 имеется возможность измерения не только по всем трем осям (X, Y, Z), но и по отдельной выбранной оси измерения. Благодаря этому можно не только оценить электромагнитную обстановку, но даже найти источник электромагнитного излучения.

Назначение клавиш на передней панели АТТ-2592

1. Датчик электрического поля.

2. ЖКИ дисплей.

3. MAX AVG – кнопка включения режимов максимального, среднего и максимального среднего измерений, вкл./выкл. звукового сигнала

4. MODE ALARM – кнопка выбора оси измерения, вкл./выкл. режима сигнализации

5. UNIT – кнопка выбора единиц измерений, вкл./выкл. подсветки дисплея.

6. – кнопка вкл./выкл. прибора.

7. MEM▲ – кнопка сохранения/удаления данных в память/из памяти и увеличения порога срабатывания в режиме сигнализации.

8. READ▼ – кнопка отключения функции автоотключения прибора, вкл./выкл. режимов чтения из памяти и уменьшения порога срабатывания в режиме сигнализации.

Описание ЖКИ дисплея

1. : Индикатор функции автовыключения вкл/выкл.

2. : Индикатор: звук вкл/выкл.

3,4. MAX AVG : Индикатор измерения максимального, среднего и максимального среднего значения.

5. : Индикатор разряда батареи.

6. Индикаторы единиц измерения

7. : Индикатор измеренного значения.

8,10. , : Индикаторы сохранения и вывода данных в память/из памяти.

9. : Номер ячейки памяти (1~99).

11. ALM: Индикатор режима «Сигнализация» вкл/выкл.

12. ▲ : Индикатор превышения предельно допустимых значений в режиме «Сигнализация».

13. : Графическая шкала для отображения динамического диапазона для каждой из осей (X, Y, Z).

14-16. X/Y/Z: индикаторы измеренного значения по оси X/Y/Z или по трем осям.

Порядок работы с измерителем электромагнитного поля АТТ-2592

Для проведения измерения направьте датчик на предполагаемый источник излучения и, насколько это возможно, поднесите прибор к нему. При проведении измерений прибор должен находиться в устойчивом положении и между источником излучения и прибором не должно быть никаких препятствий, иначе не будут получены достоверные сведения. При резком перемещении датчика, прибор может выдавать некорректные параметры поля. Причиной является электростатический заряд. Данный эффект отмечается при использовании всех измерителей напряжённости поля.

Если характеристики поля неизвестны или при входе в зону не защищенную от электромагнитных излучений, используйте режимы "Непрерывные измерения" или "Измерение максимального значения".

Выполните несколько измерений в разных местах – это принципиально важно при неизвестных параметрах поля. Особое внимание следует обратить на измерения вблизи возможных источников излучения. Наряду с активными источниками излучения могут присутствовать некоторые носители, которые могут также быть радиоактивны. Например, кабели в составе диатермического оборудования могут также излучать радиацию. Заметим также, что металлические предметы внутри электромагнитного поля могут локально концентрировать или усиливать электромагнитное поле от источника излучения.

Когда результаты измерений значительно отклоняются от допустимых норм закрепите прибор на неподвижном штативе и работайте в режимах «Среднее значение» или «Максимальное среднее значение».

Примечание. Предельно допустимые уровни электрической напряженности и плотности потока мощности в зависимости от продолжительности воздействия приведены в номативном документе СанПиН 2.2.4/2.1.8.055-96.

Установка единиц измерения

Выбор единиц измерения производится последовательным нажатием кнопки UNIT : напряженность электрического поля (V/m) → вычисленная напряжённость магнитного поля (mA/m) → вычисленная плотность потока мощности (mW/m2) → вычисленная плотность потока мощности (μW/cm2).

Установка режимов измерений

Режим непрерывного измерения устанавливается автоматически при включении прибора.

Переключение режимов измерения осуществляется последовательным нажатием кнопки MAX AVG : максимальное значение (MAX) → среднее значение (AVG) → максимальное среднее значение (MAX AVG) → возврат к непрерывным измерениям.

Установка порога сигнализации и вкл./выкл. функции звукового предупреждения.

Режим «Сигнализация» используется для сигнализации о превышении предельно допустимых значений.

1. Нажатием кнопки выключите прибор.

2. Нажмите кнопку MODE ALARM и удерживайте ее, затем нажмите кнопку вновь, чтобы включить прибор. На экране «замигают» единицы измерения и четыре цифры, которые можно изменить.

3. Кнопками MEM▲и READ▼ установите необходимое значение порога сигнализации

4. Нажмите кнопку MAX AVG для сохранения установленного значения и выхода из данного режима.

5. В рабочем режиме нажмите кнопку MODE ALARM и удерживайте ее нажатой в течение 2-х секунд. На экране появятся символы “ALM” и « », которые указывают на то, что данная функция включена.

6. Если измеренное значение превышает установленный порог сигнализации, то на экране дисплея над символами “ALM” появится символ ▲.

7. Для отключения функции звукового предупреждения повторно нажмите кнопку MODE ALARM и удерживайте ее нажатой в течение 2-х секунд. Символы “ALM” и « » исчезнут с экрана.

Установка калибровочного коэффициента (CAL)

Измеренные данные напряженности поля умножаются на коэффициент калибровки, введенный ранее, и полученный результат отобразится на дисплее.

1. Нажатием кнопки выключите прибор.

2. Нажмите кнопки MEM▲и READ▼ и, удерживая их, включите прибор нажатием кнопки .

3. Активируется режим установки калибровочного коэффициента и на экране появятся 4-ре мигающие цифры.

4. Кнопками MEM▲и READ▼ установите необходимое значение калибровочного коэффициента.

5. Нажмите кнопку MAX AVG для сохранения установленного значения и выхода из данного режима.

Настройка функции отключения звука

1. Нажатием кнопки выключите прибор.

2. Нажмите кнопку MAX AVG и, удерживая ее, включите прибор. Символ « » исчезнет с экрана дисплея.

Установка функции автоматического включения и выключения прибора

По умолчанию, функция автоматического отключения активирована.

1. Для ее отключения выключите прибор.

2. Нажмите кнопку READ▼ и удерживая ее включите прибор. Символ « » исчезнет с экрана дисплея.

Установка функции автоматического отключения подсветки

По умолчанию, функция автоматического отключения подсветки активирована.

1. Для ее отключения выключите прибор.

2. Нажмите кнопку UNIT и, удерживая ее, включите прибор. Функция будет отключена

Работа с сохранёнными данными

1. Текущее значение ячейки памяти индицируется в нижней правой части дисплея.

2. Для сохранения данных в ячейку памяти однократно нажмите кнопку MEM▲. Появление символа « » означает сохранение измеренного значения. Номер ячейки памяти, отображаемый в нижнем правом углу, увеличится на единицу.

3. Для вызова сохраненных данных нажмите кнопку READ▼. Над номером ячейки памяти отобразится символ . Кнопками MEM▲и READ▼ выберите необходимую ячейку памяти, из которой нужно вызвать сохраненные данные, и последовательным нажатием кнопки UNIT выберите сохраненные значения в соответствующих единицах измерения.

4. Последовательным нажатием кнопки MODE ALARM выберите сохраненные значения по каждой оси.

5. Для выхода из режима вызова значений снова нажмите кнопку MAX AVG . Символ исчезнет с экрана дисплея.

6. Появление в номере ячейки памяти появится цифры "99" означает, что память полностью заполнена и ее содержимое необходимо очистить. Для этого выключите прибор и, удерживая кнопку MEM▲, включите его. На экране появится индикатор «no».

7. Если память необходимо очистить, то нажмите кнопку READ▼. На экране появится индикатор «YES».

8. Для подтверждения очистки содержимого памяти нажмите кнопку MEM▲. Прибор перейдет в рабочий режим, а номер ячейки памяти в нижнем правом углу изменится на .
