Измерение постоянных и переменных магнитных полей. Диапазоны измерений: -3000...3000 мГс или -300.0...300.0 мкTл. Разрешение: 1 мГс/0.1 мкТл. Удержание показаний. Запись Max, Min значений. Интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ ADLM-W или ADLM-A с использованием ОС Windows или Android соответственно. Питание: 6х1,5 В (UM-4/AAA) или адаптер постоянного тока 9 В. Габаритные размеры: базовый блок 173х68х42 мм, датчик 177х29х17 мм. Масса 428 г.

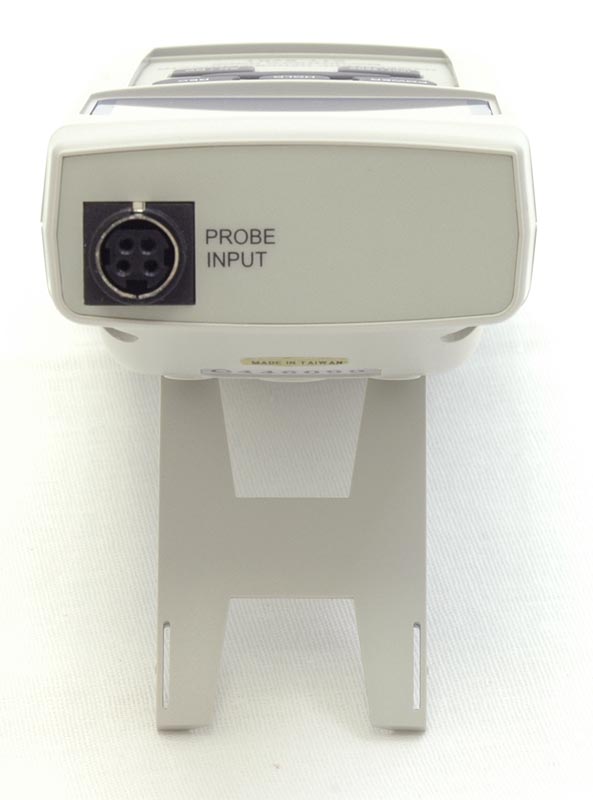

Измеритель магнитной индукции АТТ-8701 предназначен для измерения параметров магнитных полей в промышленности, материаловедении, электротехнике, а также в лабораторных исследованиях. АТТ-8701 имеет возможность проводить измерения постоянных и переменных (с частотой 40 Гц…10 кГц) магнитных полей. Прибор укомплектован оригинальным одноосевым датчиком, который обладает большей чувствительностью, чем традиционные сенсоры на эффекте Холла.
Основные характеристики
Микропроцессорное управление
Датчик – одноканальный
Дисплей 4-х разрядный жидкокристаллический с подсветкой, размер 58х34 мм
Фиксация текущего, максимального и максимального среднего значения
Относительное измерение
последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
Питание 9 В (6 батарей типа ААА) или сетевой адаптер DC 9 В
Габаритные размеры: базовый блок 173х68х42 мм, датчик 177х29х17 мм
Масса 428 г
Габаритные размеры в упаковочной таре 250х75х290, вес 1 кг.
Частота измеряемого переменного магнитного поля 40 Гц…10 кГц
Погрешность измерения ±(2%+2 мГc)
Частота опроса 1 раз в секунду
Единицы измерения: мГс, мТл
последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение «Вашей USB-лаборатории AKTAKOM» — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.
Как произвести измерения в постоянном и переменном магнитных полях с помощью измерителя магнитной индукции АТТ-8701?
Включите прибор кнопкой POWER. После инициализации прибора в левой части дисплея отображается символы «N» (соответствует северному полюсу и отображается со знаком «+») или «S» (соответствует южному полюсу и отображается со знаком «-»
Датчик обладает очень большой чувствительностью, поэтому небольшое изменение положения датчика может привести к существенному изменению показаний. Поэтому перед проведением измерений рекомендуется зафиксировать положение датчика.
Как провести относительные измерения с помощью измерителя магнитной индукции АТТ-8701?
До начала проведения измерений нажмите кнопку UNIT/ZERO и, не отпуская ее, удержите около 2 секунд. Прибор произведет установку относительного нуля и в левой верхней части дисплея загорится символ «0».
Для выхода из режима относительных измерений повторно нажмите и удержите в течение 2-х секунд. Прибор выйдет из режима относительных измерений и символ «0» исчезнет с дисплея.
Как записать максимальное и минимальное значения при работе с измерителем магнитной индукции АТТ-8701?
Во время проведения измерения нажмите кнопку REC. В верхней строке дисплея отобразится надпись «REC», которая индицирует включенный режим записи.
Для просмотра максимального или минимального значения, зафиксированного во время включенного режима записи, нажимайте кнопку REC. В верхней строке дисплея отобразится надпись «МАХ» или «МIN», а на дисплее отобразится максимальное или минимальное зафиксированное значение.
Для сброса зафиксированных минимальных и максимальных значений нажмите кнопку HOLD. Прибор перейдет обратно, в режим записи и в верхней строке останется надпись «REC».
Для выхода из режима записи нажмите кнопку REC и удерживайте ее в течение 2-х секунд. Надпись «REC» пропадет из верхней строки дисплея, и прибор перейдет в режим измерения.
Как включить и выключить функцию автоотключения при работе с измерителем магнитной индукции АТТ-8701?
Нажмите кнопку AC/DC и удерживайте ее около 2-х секунд. На дисплее отобразится надпись «P OFF».
Кнопками UNIT/ZERO или AC/DC выберите значение на дисплее «1» (автовыключение включено) или «0» (автовыключение выключено). Для подтверждения выбранного значения «1» или «0» нажмите кнопку REC, для отказа от подтверждения – HOLD.
Как восстановить заводские установки при работе с измерителем магнитной индукции АТТ-8701?
При возникновении системных ошибок, сбоев или если прибор перестал реагировать на нажатие кнопок можно провести перезагрузки и восстановление заводских установок. При включенном приборе, острым предметом нажмите кнопку сброса Reset. Все ранее установленные значения сбросятся, заводские установки восстановятся.
Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG
Пример подключения представлен на иллюстрации:
Требования к Android для работы с USB-устройствами
Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:
Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.
Эта утилита также может в некоторых случаях установить в системе нужные разрешения.
Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»
По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.
После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета
приложение начнет автоматически обрабатывать данные, получаемые с прибора.
Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.
Какое значение (эффективное или пиковое) измеряют магнитометры Актаком АТТ-8701 и АТЕ-8702 в режиме "переменное магнитное поле"?
При работе в режиме "переменное магнитное поле" магнитометры АТТ-8701 и АТЕ-8702 отображают на экране измеренное эффективное (среднеквадратичное) значение магнитной индукции. Наверх
Программное обеспечение
Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
Версия: 1.0.0.6 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.6 |
Дата изменения: 08.04.2021
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
Версия: 1.0.1.3 |
Дата изменения: 01.08.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.6 |
Дата изменения: 24.05.2021
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
Указания по применению этого продукта также можно найти на закладке "Применение".
