АТЕ-9051 Шумомер

Новый интегрирующий измеритель уровня звука имеет инновационный дизайн корпуса. Измеритель уровня звука имеет дополнительную функцию аналогового выхода и USB интерфейс для связи с компьютером. Встроенный конденсаторный микрофон обеспечивает диапазон измерения звука в пределах от 30 до 130 дБ в полосе частот от 31,5 Гц до 8 кГц.

• переключаемое время интегрирования 125 мс (быстро) и 1 с (медленно)
• два типа амплитудно-частотной характеристики: тип А моделирует восприятие звука человеческим ухом, тип С используется для измерения истинных уровней шумов испытуемого оборудования
• индикатор выхода за верхний и нижний границы диапазона
• 4-х разрядный жидкокристаллический дисплей
• удержание максимальных, минимальных и текущих значений
• автоматичекий регистратор на 32700 значений
• автоотключение: 15 минут
• инновационный дизайн

Технические характеристики

• диапазон измерений 30...130 дБ (3 поддиапазона по 50 дБ: 30...80 дБ; 50...100 дБ; 80...130 дБ) и автоматический выбор диапзона (30...130 дБ)
• разрешение 0,1 дБ
• частотный диапазон: 31,5...8000 Гц
• 1/2 дюймовый электретный микрофон
• аналоговый выход:
  переменное напряжение 1 Вскз;
  постоянное напряжение 10 мВ/дБ
• Интерфейс: USB
• питание 9 В, батарея типа «Крона» или сетевой адаптер
• потребляемый ток 6 мА
• масса 350 г
• габаритные размеры: 278x76x50 мм
• Габаритные размеры в упаковочной таре 110х290х400, вес 1,9 кг.

Стандартная комплектация

• шумомер
• кейс
• защитная насадка от ветра на микрофон
• USB кабель
• отвертка для калибровки
• штатив
• батарея питания типа Крона 9 В
• сетевой адаптер DC 9 В
• Эксплуатационный документ

Органы управления шумомера АТЕ-9051

1. Ветрозащитная насадка
2. Дисплей
3. «REC» – кнопка записи в память
4. «SETUP» – кнопка установки времени и даты и включения/выключения режима автоотключения
5. «FAST/SLOW» – кнопка выбора скорости измерения
6. «MAX MIN» – кнопка удержания максимального и минимального значения
7. «LEVEL» – кнопка выбора диапазона
8. Кнопка включения подсветки
9. «A/C» – кнопка выбора шкалы А и С
10. «HOLD» – кнопка удержания показаний
11. Кнопка включения/выключения питания прибора
12. Разъем для подключения внешнего источника питания DC 9 В
13. Разъем интерфейса USB
14. Аналоговый выход
15. Регулятор для выполнения калибровки прибора
16. Резьбовое соединение для установки на штатив
17. Крышка батарейного отсека
18. Электрический микрофон конденсаторного типа

Дисплей шумомера АТЕ-9051

19. «UNDER» – индикатор выхода результата измерения за нижнюю границу диапазона
20. «OVER» – индикатор выхода результата измерения за верхнюю границу диапазона
21. «MIN» – индикатор режима удержания минимального значения за период измерения
22. «MAX» – индикатор режима удержания максимального значения за период измерения
23. «FAST» – индикатор активности быстрого режима измерения
24. «SLOW» – индикатор активности медленного режима измерения
25. Индикатор значения нижней границы выбранного диапазона
26. Индикатор значения верхней границы выбранного диапазона
27. Аналоговая шкала
28. Индикатор времени и даты
29. Цифровой индикатор
30. «REC» – индикатор активности режима записи показаний
31. Индикатор включенного режима автоотключения
32. «AUTO» – индикатор активности автоматического выбора диапазона
33. «HOLD» – индикатор включенного режима удержания показаний
34. «dBA» – индикатор выбора весовой шкалы A
35. «dBC» – индикатор выбора весовой шкалы С
36. «FULL» – индикатор заполнения памяти

Проведение измерений шумомером АТЕ-9051

1. Включите прибор однократным нажатием кнопки (11).

2. Для выполнения корректных измерений уровня звука необходимо выбрать весовой коэффициент для коррекции частотной характеристики, по которому будет проводиться измерение (шкала А или шкала С).

Назначение шкал А и С см.п. 6.2.

Нажатием кнопки (9) «A/C» выберите весовую шкалу А или С. Если на дисплее активен индикатор (34) "dBА", то измерения будут проводиться по шкале А, если активен индикатор (35) "dBС", то измерения будут проводиться по шкале С.

3. Кнопкой (7) «LEVEL» выберите диапазон измерения. Для обозначения нижней границы выбранного диапазона в децибелах служит индикатор (25), а верхней границы – индикатор (27). Если активен индикатор (32) «AUTO», то включен автоматический выбор диапазона. Если результат измерения выходит за нижнюю границу выбранного диапазона, то активируется индикатор «UNDER» (19), если выходит за верхнюю границу – то активируется индикатор «OVER» (20).

4. В зависимости от источника звука, уровень которого измеряется, можно выбрать один из двух временных режимов: «FAST» – быстрый режим (1 раз в 125 мс) или «SLOW» – медленный режим (1 раз в 1 секунду). Выбор скорости измерения производится нажатием кнопки (5) «FAST/SLOW». Если на дисплее активен индикатор (23) «FAST», то выбран быстрый режим измерения, если активен индикатор (24) «SLOW», то медленный режим измерения.

5. Для проведения измерений направьте микрофон на источник шума с расстояния 1-1,5 м. При этом нацифровом индикаторе (29) высветится результат измерения в децибелах (дБ).

Аналоговая шкала (27) служит для оценки изменения уровня шума и обновляется 20 раз в секунду.

Режимы удержания показаний в шумомере АТЕ-9051

Удержание показаний.

Для фиксации текущего показания на дисплее, находясь в режиме измерения, необходимо нажать кнопку (10) «HOLD». При этом на дисплее станет активен индикатор (33) «HOLD» и данные на цифровом индикаторе (29) изменяться не будут.

1. Для отмены этой функции необходимо нажать кнопку (10) «HOLD» еще раз.

Удержание максимальных и минимальных показаний

1. Если в процессе измерения нажать кнопку (6) «MAX MIN» то на цифровом индикаторе (29) будет индицироваться:

максимальное значение за период измерения, если активен индикатор (22) «MAX»;

минимальное значение за период измерения, если активен индикатор (21) «MIN».

2. Для смены отображения максимального и минимального значения повторно нажмите кнопку (6) «MAXMIN».

3. Для перехода в режим обычных измерений необходимо нажимать кнопку (6) «MAX MIN» до тех пор, пока индикаторы (22) «MAX» и (21) «MIN» станут неактивными.

Включение подсветки и автоотключение шумомера АТЕ-9051

Включение/выключение подсветки дисплея

1. Для включения подсветки дисплея нажмите кнопку (8) .

2. Для выключения подсветки дисплея повторно нажмите кнопку (8) .

Режим автоотключения прибора

1. Если на дисплее активен индикатор (31) , то включена функция автоотключения прибора. Прибор автоматически отключится, если в течение 15 минут пользователь не нажимал на кнопки управления.

2. Для выключения режима автоотключения, при включенном приборе, нажмите кнопку (4) «SET-UP» . Символ пропадет с экрана.

Установка времени и даты в шумомере АТЕ-9051

1. Если необходимо установить время и дату, то выключите прибор кнопкой (11).

2. Когда прибор выключится, нажмите и удерживайте кнопку (4) «SETUP» и далее включите прибор кнопкой (11).

3. На дисплее отобразятся символы "Time", после того как они исчезнут с экрана, прибор готов перейти в режим установки времени и даты.

4. Отпустите кнопку (4) «SETUP», на экране отобразится текущая дата.

5. Переход от установки одного параметра к другому производится по нажатию кнопки (4) «SETUP». Для установки минут нажмите кнопку «SETUP», затем кнопкой (7) «LEVEL установите минуты.

6. Далее аналогично установите часы (при установке на дисплее отображаются символы «h-A» – это часы до полудня; «h-P» – после полудня), день (при установке на дисплее отображается символ "d".), месяц (при установке на дисплее отображается символ "H") и год (при установке на дисплее отображается символ "Y").

7. Для подтверждения введённых параметров нажмите кнопку «SETUP», а затем кнопку (10) «HOLD».

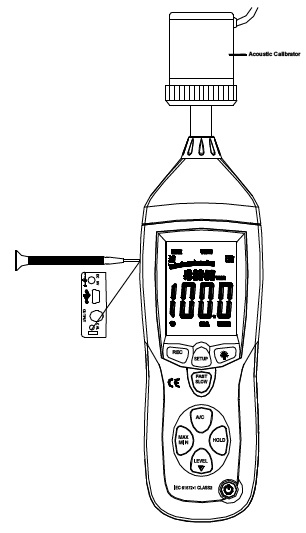

Калибровка шумомера АТЕ-9051

Для выполнения калибровки прибора с использованием внешнего калибратора звука необходимо:

1. Кнопкой (7) «LEVEL» выберите диапазон измерения «50–100 dВ».

2. Кнопкой (5) «FAST/SLOW» установите быстрый режим измерения «FAST».

3. Кнопкой (9) «A/C» выберите весовую шкалу А.

4. Установите калибратор (94 дБ@1 кГц) на микрофон прибора (18) и включите его

5. Откройте заглушку сбоку прибора.

6. При помощи отвертки поворачивайте регулятор настройки (15) таким образом, чтобы установить на дисплее показания 94,0 ±0,2 дБ.

Использование аналогового выхода шумомера АТЕ-9051

Прибор имеет разъем (14) «OUTPUT» для подключения анализатора, регистратора уровней звука, ленточного регистратора, контроллера и т.п.

Выходной сигнал в виде напряжения переменного тока: 1,0 В среднеквадратичного значения соответствует каждому шагу диапазона. Выходной импеданс: 100 Ом.

Выходной сигнал в виде напряжения постоянного тока: 10 мВ на один децибел. Выходной импеданс 1 кОм.

Разъем аналогового выхода

Использование регистратора данных в шумомере АТЕ-9051

В приборе предусмотрена возможность записи данных (до 32700 показаний) при подключении к ПК.

1. Подключите прибор через USB интерфейс (13) к персональному компьютеру

2. Установите программу регистратора данных на персональный компьютер.

3. Выберите необходимый порт для связи и установите связь прибора с персональным компьютером

4. Нажмите кнопку (4) «SETUP» для подключения программы регистратора к прибору. Символ пропадет с экрана прибора, а в программе отобразятся данные измерений.

5. Для включения регистратора данных нажмите на приборе кнопку (3) «REC». При этом на дисплее станет активен индикатор (30) «REC».

6. Установите в программе необходимые настройки регистратора в закладке Real Time → Setup

7. Включите передачу данных от прибора в ПК в закладке Real Time → RUN

8. На экране ПК появится отображение регистрации данных в реальном времени

9. Для отключения регистратора данных необходимо повторно нажать кнопку (3) «REC». При этом индикатор (30) «REC» – деактивируется, т.е. символы «REC» на дисплее отображаться не будут.

10. Выключите прибор нажатием кнопки (11). И отключите кабель связи от USB интерфейса (13). Не выключайте прибор, пока регистратор данных активен.

ПРИЛОЖЕНИЕ

Весовые коэффициенты шкал А и С

а) весовые характеристики шкалы А предназначены для работы в диапазоне частот звуков, воспринимаемых человеческим ухом. При измерениях уровней звуков окружающей среды необходимо, как правило, выбирать шкалу А.

б) весовые характеристики шкалы С находятся вблизи плоской части частотной характеристики. Это используется, как правило, для контроля уровней шума, создаваемого различными механизмами (контроля добротности) и выявления истинных уровней звука испытуемого оборудования.

Таблица 1. Весовые коэффициенты шкал А и С
