Регистратор температуры с временными метками. Регистрация температуры по 3-м каналам. Измерение термопарами К-типа: -100...1300 °С. Сохранение на SD-карту. Интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ ADLM-W или ADLM-A с использованием ОС Windows или Android соответственно. Размеры 132х80х32 мм. Масса 199 г.
Номер в Госреестре СИ: 46577-11 Снято с производства
Измеритель-регистратор температуры АТЕ-9380 предназначен для измерения и регистрации температуры по 3-м каналам одновременно при помощи термопар K-типа. Данный прибор совместно с преобразователем интерфейсов Актаком АСЕ-1025 и программным обеспечением AKTAKOM Data Logger Monitor или Aktakom ATE Easy Monitor на ПК реализует автоматизированные измерения температуры и разнообразную математическую обработку результатов измерений. В измерителе-регистраторе АТЕ-9380 имеется возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения.
быстрое измерение и регистрация температуры по трем каналам одновременно
измерение температуры контактным способом при помощи термопар K и J типа (АТА-2008, АТА-2102, АТА-2103, АТА-2104)
сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
автоматическая температурная компенсация
последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
режим автоматического регистратора данных
время сэмплирования: 5, 10, 30, 60, 120, 300, 600 секунд
время измерения – приблизительно 1 секунда
Особенности применения
Обратите внимание, что сигналы интерфейса RS-232 прибора имеют в отличие от стандартного RS-232 интерфейса TTL-уровни сигнала, поэтому для работы с ними обычный порт RS-232 в компьютере не подходит. Для согласования уровней и подключению к USB порту компьютера, необходимо использовать преобразователь RS-232-USB Актаком ACE-1025.
измерение температуры при помощи термопар К-типа:
диапазон: -100...+1300 °C
разрешением 0.1 °C
единицы измерения: °C и °F
погрешность измерения (-50...1300 °C): ±(0.5% изм. значения + 0.5 °C)
погрешность измерения (-100...-50.1 °C): ±(0.5% изм. значения + 1 °C)
дисплей: ЖК размером 60х50 мм
использование SD-карт объемом от 1 до 16 ГГб (рекомендовано до 4 ГГб)
последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
питание: 6 батареек типа ААА 1.5 В
габаритные размеры прибора: 132х80х32 мм
масса: 199 г
Габаритные размеры в упаковочной таре 100х60х220, вес 0,35 кг.
Органы управления измерителя температуры АТЕ-9380 (АТЕ-9380ВТ)
Дисплей
LOGGER/ENTER – кнопка включения регистратора данных и подтверждения ввода
TIME/▲ – кнопка проверки даты, времени и интервала сэмплирования, установки значения (функция «▲»)
▼ – кнопка установки значения
SET – кнопка включения расширенных установок

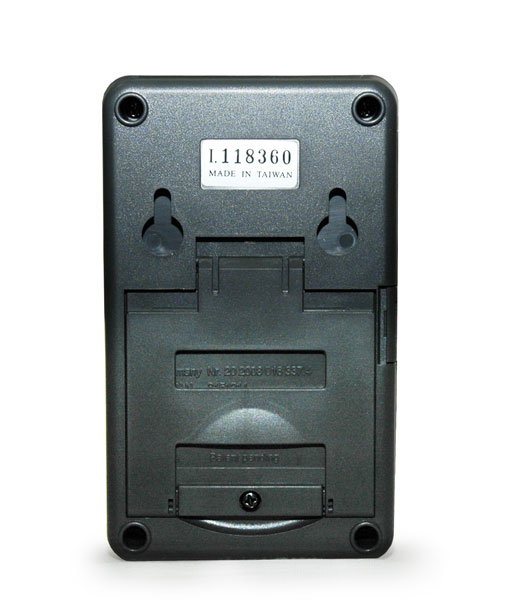

Посадочное место для установки держателя
Подставка
Крышка батарейного отсека
Винты крепления крышки батарейного отсека
Входные разъемы для подключения термопар T1
Входные разъемы для подключения термопар T2
Входные разъемы для подключения термопар T3
Разъем для подключения внешнего блока питания
Кнопка сброса RESET
Разъем интерфейса RS-232/USB
Разъем для SD карты
Держатель
Светодиод для индикации состояния интерфейса Bluetooth прибора (если установлен модуль Bluetooth)
Загрузить в PDF
Порядок измерения температуры при работе с измерителем-регистратором температуры АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ)
Подключите термопары к разъемам каналов Т1, Т2, Т3.
Если термопара подключена только к разъему T1, то будут индицироваться показания только в верхней строке дисплея АТЕ-9380 (АТЕ-9380ВТ). При подключении термопары к разъему T2 измеренные данные отобразятся в средней строке дисплея, а при подключении к разъему T3 – в нижней строке дисплея.
Таким образом, измеренные данные будут отображаться только от подключенных термопар.
Загрузить в PDF
Выбор единицы измерения при работе с АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ)
Для выбора единицы измерения температуры нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «t-CF». Используя кнопки TIME/▲ и ▼ выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку LOGGER/ENTER. Выход из режима расширенных установок можно произвести двумя способами:
нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «ESC» и на-жмите еще раз кнопку SET
подождите пять секунд и прибор автоматически переключится в режим измерения.
Загрузить в PDF
Включение и отключение звуковых сигналов при работе регистратора данных АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ)
Для включения или выключения звуковых сигналов нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «bEEP». Используя кнопки TIME/▲ и ▼ выберите включение (yES) или отключение (no) звуковых сигналов при работе регистратора данных. Для подтверждения выбора нажмите кнопку LOGGER/ENTER. Выход из режима расширенных установок можно произвести двумя способами:
нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET
подождите пять секунд и прибор автоматически переключится в режим измерения.
Автоматизация обработки данных, зарегистрированных ручными приборами, долгое время опиралась на передачу данных по интерфейсу RS-232, причем часто использовались упрощенные версии протокола — только передача данных из прибора. Такие решения имели важные преимущества, например, простота реализации гальванической развязки при подключении к ПК. Внедрение интерфейса USB не принесло каких-либо существенных изменений, использовались преобразователи RS-232-USB и не более. В конце 2010 года в модельном ряду АКТАКОМ появилась новая патентованная технология сохранения и передачи данных в ручных регистрирующих приборах. Данное событие действительно можно назвать знаковым, т.к. впервые на российском и на мировом рынке измерительной техники появились приборы, позволяющие проводить регистрацию измеренных данных не только во внутреннюю память с последующей передачей в персональный компьютер, но и записывать эти данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо программного обеспечения!
Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение «Вашей USB-лаборатории AKTAKOM» — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.
Как узнать, какие установлены дата, время и интервал сэмплирования при работе с АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ)?
В режиме обычного измерения (без регистрации данных), нажмите и удержите нажатой две секунды кнопку TIME/▲. На дисплее измерителя-регистратора температуры АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) последовательно отобразятся установленные дата, время и интервал сэмплирования.
Как установить дату и время при работе с АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ)?
Т.к. АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) можно использовать для регистрации данных в реальном времени, то при использовании прибора в первый раз, необходимо установить точное время и дату.
Для установки времени и даты нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока в нижней части дисплея не отобразятся символы «dAtE». Через секунду прибор перейдет в режим установки даты. Используя кнопки TIME/▲ и ▼ установите значение года и подтвердите установку нажатием кнопки LOGGER/ENTER. Далее прибор перейдет к установке значения месяца, числа, часа, минут и секунд. Все эти установки выполняются аналогично установке значения года. После ввода значений даты и времени нажмите кнопку SET (5) и прибор перейдет в режим задания интервала сэмплирования.
Как использовать SD карту при работе с АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ)?
Измеритель-регистратор температуры АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) предназначен для работы с SD-картами объемом от 1 до 16 Гб, но рекомендуется использовать SD-карты объемом не более 4 Гб.
Вставьте SD-карту в разъём для SD-карт.
Если SD-карта используется первый раз, рекомендуется её отформатировать. Для форматирования SD-карты нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. Прибор перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «Sd F». Используя кнопки TIME/▲ и ▼ выберите состояние «yES» для начала форматирования или состояние «no», если форматировать не надо. Для подтверждения выбора нажмите кнопку LOGGER/ENTER. Если подтверждается начало форматирования SD-карты, то на дисплее появится сообщение «yES Enter». Снова нажмите LOGGER/ENTER. Выход из режима расширенных установок можно произвести двумя способами:
нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET
подождите пять секунд и прибор автоматически переключится в режим измерения.
Структура данных на SD-карте
При первом использовании SD-карты в приборе на ней создаётся папка: TMC01.
При первом использовании режима регистрации данных в этой папке создаётся новый файл TMC01001.XLS.При повторном использовании режима протоколирования данных информация сохраняется в файл TMC01001.XLS до заполнения 30 000 столбцов, затем создаётся новый файл (например, TMC01002.XLS).
После сохранения в папке TMC01 99 файлов - создаётся новая папка TMC02 и т.д.
Обработка данных с SD карты на компьютере
После окончания функции регистрации данных выньте SD-карту из слота
Вставьте SD-карту в считывающее устройство на компьютере или подключите её через адаптер.
Включите компьютер и запустите MS Excel. Откройте в нём сохранённые данные (имена файлов будут выглядеть как TMC01001.XLS, TMC01002.XLS). Далее, полученные данные, можно подвергать анализу и обработке.
Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?
На карту памяти прибор записывает измерения в формате *.xls. Данные на ПК можно скопировать после окончания измерений.
Программное обеспечение ADLM-W предназначено для передачи данных измерений (с помощью переходника АСЕ-1025 \ АСЕ-1026), т.е. только для онлайн мониторинга. Наверх
Есть ли функция автовыключения в измерителях температуры АТЕ-9380(ВТ) и АТЕ-9382(ВТ)?
Измерители-регистраторы температуры АТЕ-9380(ВТ) и универсальный измеритель АТЕ-9382(ВТ) не имеют функции автовыключения, т.к. основное назначение прибора - регистрация измеренных параметров.
Прибор позволяет проводить длительную регистрацию измеряемых параметров с временными метками на внешний носитель формата SD карты либо с использованием конвертера интерфейса в компьютер с установленным специализированным ПО. Включение и выключение прибора производится оператором.
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх
Как использовать интерфейс RS-232 при работе с АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ)?
Измеритель температуры АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) имеет интерфейс RS-232 для передачи данных на персональный компьютер (ПК). Преобразователь интерфейсов USB-RS232(TTL) АСЕ-1025 предназначен для подключения приборов к ПК по интерфейсу USB. Обеспечивает работу прибора с программным обеспечением AKTAKOM Data Logger Monitor (платная лицензия) или программным обеспечением AKTAKOM ATE Easy Monitor (ATEEM) (условно бесплатная лицензия).
Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG
Пример подключения представлен на иллюстрации:
Требования к Android для работы с USB-устройствами
Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:
Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.
Эта утилита также может в некоторых случаях установить в системе нужные разрешения.
Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»
По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.
После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета
приложение начнет автоматически обрабатывать данные, получаемые с прибора.
Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.
Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
Версия: 1.0.0.6 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Версия: 1.0.4.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.6 |
Дата изменения: 08.04.2021
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
Версия: 1.0.1.3 |
Дата изменения: 01.08.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.6 |
Дата изменения: 24.05.2021
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Включает методику поверки |
Редакция: 200131 |
Дата изменения: 14.07.2020
