АТТ-2590 Измеритель температуры

Комбинированный измеритель температуры АТТ-2590 позволяет проводить измерения двумя различными способами: пирометрическим — бесконтактным и контактным — при помощи термопар К-типа. АТТ-2590 можно использовать для измерения температуры при тестировании систем обогрева и вентиляции, в холодильных и бойлерных установках, машиностроении и т.д.

• измерение температуры контактным (термопары K-типа) и бесконтактным способом (пирометр)
• высококонтрастный ЖКИ: 4 разряда
• отображение температуры окружающей среды
• отключаемый лазер (для пирометра)
• функции при измерении контактным способом: удержание показаний, запись максимального и минимального значений
• функции при измерении пирометрическим методом: удержание показаний, запись максимального, минимального и среднего значений, разность между максимальным и минимальным значением
• подсветка
• портативное исполнение
• удобный и прочный корпус
• индикатор разряда батарей
• автоотключение: 25 секунд (пирометр) или 20 минут (при измерении термопарами)

Технические характеристики

Пирометр

• диапазон измерений: -50...300 °С (-58...572 °F)
• разрешение: 0.1 °С /0.1 °F
• точность:
  ±5 °С/9 °F в диапазоне -50...-20 °С
  ± (1,5% изм. значения +3 °С /5 °F) в диапазоне -20...300 °С
• коэффициент излучения: постоянный 0,95
• оптическое разрешение 2:1

Контактный способ

• диапазон измерений: -200...1300 °С (-328...2372 °F)
• разрешение:
  0.1 °С /0.1 °F (<1000 °С)
  1 °С /1 °F (>1000 °С)
• точность:
  ± (0.2% изм. значения + 1 °С /2 °F) в диапазоне -200...-100 °С
  ± (0.1% изм. значения + 0.7 °С /1.4 °F) в диапазоне -100...1300 °С
• временной отклик 0.5 сек
• питание: 3 батареи типа ААА
• масса: 180 г
• габаритные размеры: 121x60x30 мм
• Габаритные размеры в упаковочной таре 55х180х215, вес 0,5 кг.

Стандартная комплектация

• измеритель температуры
• защитный колпачок
• кейс
• ремешок для переноски
• термопара К-типа
• батарейка ААА - 3 шт
• руководство по эксплуатации

Режим измерения пирометрическим (бесконтактным) способом в измерителе температуры АТТ-2590

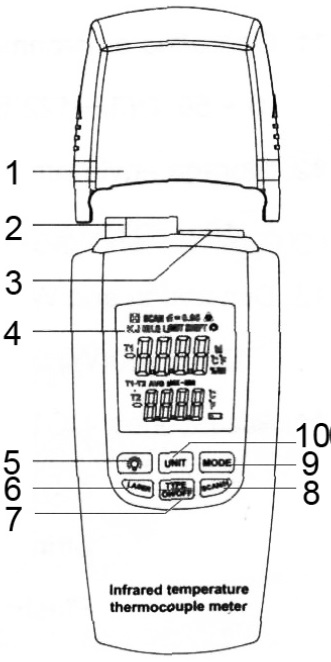

1. Включите прибор нажатием кнопки TYPE/ON/OFF (7) и подождите 1-2 секунды, пока на дисплее не появятся цифры.

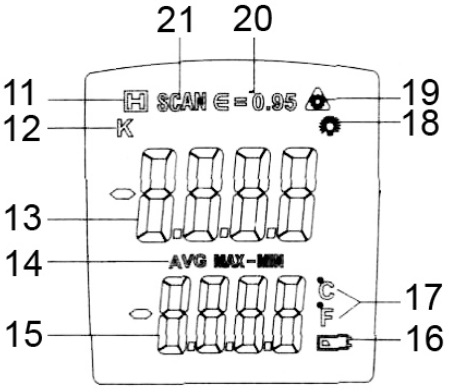

2. Повторно нажимайте кнопку TYPE/ON/OFF (7) пока на дисплее не загорятся индикатор функции удержания показаний (11) и индикатор значения коэффициента излучения (20)

3. Если необходимо включить лазерный указатель, нажмите кнопку LASER (6). Подтверждением включения лазерного целеуказателя служит индикатор (19) на дисплее.

Внимание! Не направляйте луч лазерного указателя в глаза. Это может привести к серьезной травме. Если необходимо выключить лазерный указатель, повторно нажмите кнопку LASER (6). Соответствующий символ (19) пропадет с дисплея.

4. Наведите инфракрасный датчик (2) на объект (при этом лазерный указатель может быть как выключен, так и включен), нажмите и удерживайте кнопку SCAN/H (8). На верхнем цифровом индикаторе (13) будет отображаться текущее измеренное значение температуры.

5. Для фиксации измеренного значения на верхнем цифровом индикаторе (13) дисплея прибора отпустите нажатую кнопку SCAN/H (8).

6. Максимальное, минимальное, среднее значение или разница между максимальным и минимальным значением отображается на цифровом индикаторе (15), а выбранный режим отображения – на индикаторе (14). Переключение между режимами отображения (максимальное, минимальное, среднее значение или разница максимального и минимального значений) выполняется повторяющимися нажатиями кнопки MODE (9).

Измерение температуры контактным способом (термопарой) измерителем АТТ-2590

1. Установите термопару К-типа в разъем (3).

2. Включите прибор нажатием кнопки TYPE/ON/OFF (7) и подождите 1-2 секунды, пока на дисплее не появятся цифры.

3. Убедитесь, что на дисплее горит индикатор измерения контактным способом (12). Если индикатор (12) не горит, повторно нажмите кнопку TYPE/ON/OFF (7) до появления символа (12) на дисплее.

4. Проведите необходимые измерения. На верхнем цифровом индикаторе (13) будет отображаться текущее измеренное значение температуры.

5. Для удержания показаний температуры на дисплее нажмите кнопку SCAN/H (8). Подтверждением включенного режима удержания показаний является включенный индикатор (11). Для выхода из режима удержания показаний повторно нажмите кнопку SCAN/H (8).

6. Максимальное и минимальное значение отображается на цифровом индикаторе (15), а выбранный режим отображения – на индикаторе (14). Переключение между отображением максимального, минимального и возвратом в режим измерений выполняется повторяющимися нажатиями кнопки MODE (9).

Включение подсветки дисплея измерителя температуры АТТ-2590

1. Для включения подсветки дисплея нажмите кнопку (5) и удерживайте ее около одной секунды.

2. Подтверждением включенной подсветки служит появление в верхнем правом углу дисплея значка индикатора включения подсветки дисплея (18).

3. Для отключения подсветки дисплея повторно нажмите кнопку (5) и удерживайте ее нажатой около одной секунды. Значок подсветки пропадет с экрана дисплея.

Выбор единицы измерения в измерителе температуры АТТ-2590

Выключение функции автоматического отключения в измерителе температуры АТТ-2590

По умолчанию в приборе включена функция автоотключения.

Если кнопки не нажимаются в течение 20 минут в режиме контактного измерения и 20 секунд в режиме бесконтактного измерения, прибор автоматически отключается.

1. Для отключения функции автоотключения выключите прибор. Для этого нажмите кнопку TYPE/ON/OFF (7) и удерживайте ее нажатой 2 секунды .

2. Удерживая кнопку LASER (6), включите прибор нажатием кнопки TYPE/ON/OFF (7), при этом все символы на дисплее будут светиться.

3. Функция автоотключения будет отключена.
