Анемометр с выносным телескопическим датчиком (280...940 мм, диаметр 12 мм) для измерения скорости потока воздуха 0,2-25 м/с и температуры 0...50 °С. Измерение температуры при помощи термопар К и J типа: -100...1300 °С. Удержание показаний, Min, Max. Сохранение на SD-карту в реальном времени. Интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ ADLM-W или ADLM-A с использованием ОС Windows или Android соответственно. Габариты: 203х76х38 мм. Масса: 515 г.
Портативный термоанемометр с возможностью температурных измерений, работающий по принципу охлаждения воздушным потоком нагретой нити. В приборе использован выносной датчик — миниатюрный стеклянный термистор, который размещается в малогабаритной измерительной головке диаметром 12 мм на телескопической ручке. Может применяться для измерения параметров воздушного потока, как на вентиляционных решетках, так и непосредственно в воздуховодах. В термоанемометре АТЕ-1034 имеется возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения.
одновременное измерение скорости и температуры воздушного потока
удобен для работы при низких значениях скорости воздушного потока
сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
фиксация максимального и минимального измеренных значений
телескопическая рукоятка
режим удержания показаний
автовыключение
последовательный интерфейс RS-232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
ручной и автоматический режим регистратора данных
запись до 100 измерений во внутреннюю память прибора в режиме ручного регистратора
измерение температуры воздушного потока:
диапазон: 0...50 °C
разрешением: 0,1 °C
единицы измерения: °C и °F
погрешность измерения: ±0,8 °C
измерение температуры при помощи термопар:
диапазон: -100 °C...+1300 °C (К-тип); -100 °C...+1100 °C (J-тип)
разрешением 0,1 °C
единицы измерения: °C и °F
погрешность измерения (-50...1300 °C): ±(0,4% изм.значения + 0,5 °C)
погрешность измерения (-100...-50,1 °C): ±(0,4% изм.значения + 1 °C)
дисплей: ЖК размером 52х38 мм
использование SD-карт объемом от 1 до 16 ГБ (рекомендовано до 4 ГБ)
последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
питание: 6 батареек типа АА 1,5 В
габаритные размеры прибора: 203х76х38 мм
длина телескопического зонда: 280...940 мм
длина провода, соединяющего зонд с прибором: 1,5 м
диаметр головки зонда: 12 мм
масса 515 г
Габаритные размеры в упаковочной таре 250х75х285, вес 1 кг.
Рекомендуем заказывать поверку у поставщика прибора сразу при покупке (заказе) прибора, т.к. процедура поверки в некоторых случаях предполагает регулировку прибора, которая выполняется инженером поставщика совместно с поверителем метрологической службы на специализированной установке, формирующей ламинарный воздушный поток. В случае поверки прибора после покупки и без участия инженеров возможен возврат прибора на калибровку, что может привести к дополнительным расходам.
Автоматизация обработки данных, зарегистрированных ручными приборами, долгое время опиралась на передачу данных по интерфейсу RS-232, причем часто использовались упрощенные версии протокола — только передача данных из прибора. Такие решения имели важные преимущества, например, простота реализации гальванической развязки при подключении к ПК. Внедрение интерфейса USB не принесло каких-либо существенных изменений, использовались преобразователи RS-232-USB и не более. В конце 2010 года в модельном ряду АКТАКОМ появилась новая патентованная технология сохранения и передачи данных в ручных регистрирующих приборах. Данное событие действительно можно назвать знаковым, т.к. впервые на российском и на мировом рынке измерительной техники появились приборы, позволяющие проводить регистрацию измеренных данных не только во внутреннюю память с последующей передачей в персональный компьютер, но и записывать эти данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо программного обеспечения!
В этой статье анализируются возможности автоматизации работы с ручными измерителями неэлектрических величин. В качестве примера рассматриваются приборы для измерения скорости воздушного потока — анемометры. В модельном ряду АКТАКОМ представлены два типа анемометров: механические (чашечные и крыльчатые) и термоэлектрические. Многие анемометры АКТАКОМ имеют возможность передавать результаты измерений в ПК. Для реализации этой функции служит программное обеспечение AKTAKOM Data Logger Monitor. В 2015 году была выпущена серия измерителей неэлектрических величин АКТАКОМ с интерфейсом Bluetooth с программным обеспечением АКТАКОМ. Использование анемометров и специальных программных средств позволяет значительно ускорить и упростить обработку полученных результатов измерений.
Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение «Вашей USB-лаборатории AKTAKOM» — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.
Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?
На карту памяти прибор записывает измерения в формате *.xls. Данные на ПК можно скопировать после окончания измерений.
Программное обеспечение ADLM-W предназначено для передачи данных измерений (с помощью переходника АСЕ-1025 \ АСЕ-1026), т.е. только для онлайн мониторинга. Наверх
Где найти методику поверки для прибора?
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх
Как выполнить включение и отключение звуковых сигналов у АТЕ-1034?
Для включения/выключения звуковых сигналов нажмите кнопку «SET ▼» и удерживайте ее нажатой в течение 2-х секунд.
Прибор перейдет в режим расширенных установок.
Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» до тех пор, пока в нижней части дисплея не отобразятся символы «bEEP».
Используя кнопки «SET▼» и «LOGGER▲» выберите включение (yES) или отключение (no) звуковых сигналов.
Для подтверждения выбора нажмите кнопку «REC/ENTER».

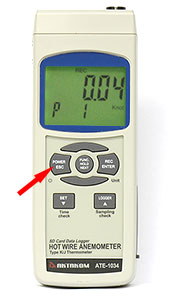

Как выполнить включение и отключение подсветки дисплея у АТЕ-1034?
После включения прибора подсветка дисплея включится автоматически.
В процессе измерения однократно нажмите кнопку «POWER/ESC», но не удерживайте ее нажатой.
Как выполнить включение и отключение функции автоотключения прибора у АТЕ-1034?
Для включения/выключения функции автоотключения прибора нажмите кнопку «SET ▼» и удерживайте ее нажатой в течение 2-х секунд.
Прибор перейдет в режим расширенных установок.
Последовательно нажимайте кнопку «FUNC./HOLD/NEXT» до тех пор, пока в нижней части дисплея не отобразятся символы «PoFF».
Используя кнопки «SET ▼» и «LOGGER▲» выберите состояние «yES» для включенного режима автоотключения или состояние «no» для выключенного режима автоотключения.
Для подтверждения выбора нажмите кнопку «REC/ENTER».
Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG
Пример подключения представлен на иллюстрации:
Требования к Android для работы с USB-устройствами
Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:
Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.
Эта утилита также может в некоторых случаях установить в системе нужные разрешения.
Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics»
По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.
После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета
приложение начнет автоматически обрабатывать данные, получаемые с прибора.
Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.
Программное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.
Версия: 1.0.0.6 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.6 |
Дата изменения: 08.04.2021
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Программное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026
Версия: 1.0.1.3 |
Дата изменения: 01.08.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.6 |
Дата изменения: 24.05.2021
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Включает методику поверки |
Редакция: 200130 |
Дата изменения: 31.01.2020
