АМ-3123 Измеритель RLC

Ваша корзина пуста

Цифровой измеритель LCR: измерение сопротивления 0,1 мОм... 10 МОм, емкости 0,01 пФ...20 мФ, индуктивности 0,01 мкГн...1000,0 Гн, добротности 0,0001...9999, тангенса угла потерь 0,0001...9999. Частота тест - сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц. Базовая погрешность 0,25%. Скорость измерений до 4 изм/с. Режим относительных измерений, режим сортировки компонентов (4 ячейки), измерение по параллельной и последовательной схемам, mini-USB интерфейс. Габариты 190х90х41 мм. Масса 0,35кг

Номер в Госреестре СИ: 55171-13
USB (Universal Serial Bus)

Розничная цена (вкл. НДС):  52 998,00 руб.

В корзину  Быстрый заказ

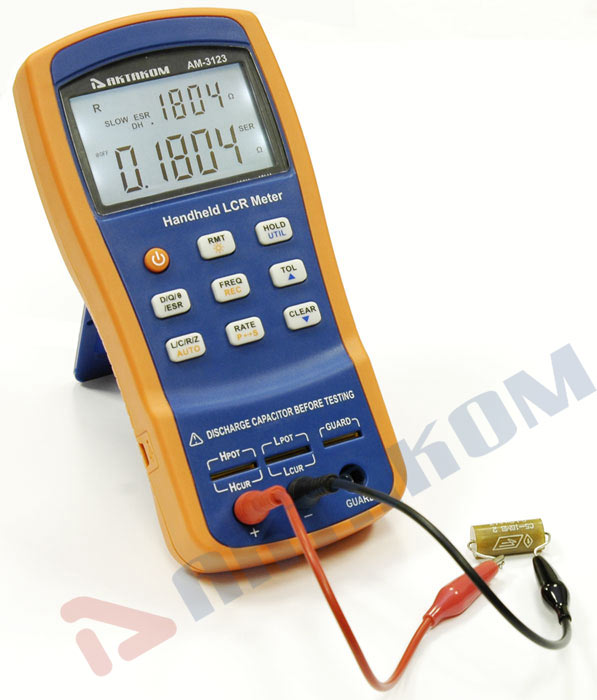

Высокопроизводительный портативный RLC-метр АМ-3123 обладает передовыми характеристиками современного прибора, позволяющего производить измерения параметров компонентов максимально точно, быстро удобно.

Области применения

  • выборочный контроль качества на производственной линии
  • тестирование компонентов в ремонтных мастерских и сервисных службах
  • сортировка и отбор компонентов по параметрам
  • входной контроль при приёмке партии (особенно в полевых условиях)
  • лабораторные исследования параметров при разработке и тестировании

Основные преимущества

  • базовая погрешность 0,25%,
  • разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь
  • высокая скорость измерений (до 4 изм/с)
  • возможность процентного отображения и режим многоступенчатого компаратора
  • 4-проводная схема измерения
  • сканирующий режим определения типа тестируемого компонента
  • фиксированный выходной импеданс 100 Ом
  • фиксация текущего, минимального, максимального и среднего значения
  • яркий, современный дизайн
  • ультра-малое энергопотребление (25 мА)
  • mini-USB интерфейс для быстрого подключения к ПК и обработки данных

Технические характеристики

ФУНКЦИИ
Измеряемые параметры Первичные: L / C / R / Z
Вторичные: В / Q / Θ / ESR
Диапазоны измерений
Сопротивление: 0,3999 Ом; ...; 10,000 МОм
Индуктивность: 39,99 мкГн; ...; 1000,0 Гн
Ёмкость: 39,99 пФ; ...; 20,000 мФ
Добротность/Тангенс угла потерь: 0,0001...9999
Эквивалентные схемы замещения Последовательная и параллельная
Режимы измерения Автоматический и ручной
Выбор диапазона Автоматический
Тестовые входы 5-ти проводная схема (щупы или пинцет Кельвина)
3-х проводная схема (для коротких выводов с зажимом "крокодил")
Скорость измерений Быстрая: 4 изм./с
Медленная: 1,5 изм/с
Калибровка Короткозамкнутая, Открытая
Режим допусков 1% / 5% / 10% / 20%
Защита входов 0,1 А / 250 В
Интерфейс Mini-USB (виртуальный последовательный порт)
ТЕСТОВЫЙ СИГНАЛ
Тестовая частота 100 Гц, 120 Гц, 1 кГц, 10 кГц
Тестовое напряжение 0,6 В (с.к.з.)
Выходной импеданс 100 Ом
ДИСПЛЕЙ
Тип дисплея ЖКИ, 2 параметра,
Подсветка при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек
при питании от адаптера: непрерывная подсветка до ручного отключения
Показания первичные параметры: 40 000 отсчётов
вторичные параметры: разрешение - 0,0001
Базовая погрешность 0,25%
ПИТАНИЕ
Тип батарей
алкалиновые, 9 В типа "Крона"
Сетевой адаптер
вход: 220 В (1±10%) / 50 Гц
выход: 12-15 В (пост.)
Рабочий ток
макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)
Потребляемый ток в выкл. сост.
2 мкА
Время работы батарей
16 часов
Автоотключение питания
5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
Индикатор разряда батарей
<6,8 В
ОБЩИЕ ХАРАКТЕРИСТИКИ
Стандарт безопасности
IEC 61010-1:2001; IEC 61326-2-1:2005
Рабочие условия
0...40°С, влажность <90%
Габаритные размеры
190х90х41 мм
Масса 350 г
Габариты в упаковочной таре 197х56х231, вес 0,9 кг.

Соответствие между основным и дополнительными параметрами отображаемыми на дисплее в приборе Актаком АМ-3123
Основной параметр (нижняя строка дисплея) Дополнительный параметр (верхняя строка дисплея)
Ёмкость (C) Рассеяние (D)
Индуктивность (L) Добротность (Q)
Сопротивление (R) Фазовый угол (θ)

После изменения основного режима дополнительная экранная область отображает текущую частоту. Если необходимо изменить дополнительный параметр, следует его выбрать кнопкой выбора дополнительного параметра.

Измерители RLC Актаком АМ-3123 могут управляться с персонального компьютера через интерфейс USB. После установки программного обеспечения и драйвера прибором можно управлять с помощью персонального компьютера (задавать измерительную функцию, тестовую частоту, режим сортировки по допускам), а также получать на компьютере результаты измерений и сохранять статистику в текстовый файл или таблицу Excel. Прибор поддерживает команды SCPI, состоящие из строк ASCII-символов. В ответ на такие команды возвращаются результаты запроса и данные, в конце которых стоит специальный терминирующий символ. Использование SCPI-команд – это удобный метод взаимодействия с компьютером и программирования измерительного прибора. Формат команд прост для понимания и соответствует стандарту IEEE-488 и позволяет встраивать данный прибор в различные измерительные систем.

Стандартная комплектация

  • Прибор - 1 шт.
  • Щупы Кельвина (5-ти проводные) - 1 шт.
  • Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) - 2 шт.
  • Калибровочная пластина
  • Сетевой адаптер - 1 шт.
  • Кабель mini-USB для подключения к ПК - 1шт.
  • Эксплуатационный документ
  • Программное обеспечение AM-312x-SW Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Загрузить в PDF

Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ АМ-3123, 3125

1. Описание органов управления

1.1. Описание передней панели

Органы управления АМ-3123, АМ-3125

Рис. 1.

Примечание. За исключением кнопки питания, остальные кнопки имеют цветовую маркировку и обеспечивают две и более функции / операции. Условное обозначение, нанесённое на кнопку чёрным цветом, определяет ее основную функцию (обычное нажатие на кнопку), оранжевым – дополнительную (удержание соответствующей кнопки в нажатом состоянии в течение 1-2 с), а синим – служебную (активируется после удержания кнопки UTIL в течение 1-2 с).

  1. ЖК индикатор с подсветкой.
  2. RMT / ☼ – кнопка активации режима удалённого управления / подсветка ЖКИ.
  3. (Power) – кнопка включения / выключения питания
  4. FREQ / REC – кнопка выбора тестовой частоты / регистрации показаний.
  5. D/Q/θ/ESR – кнопка выбора вторичного измеряемого параметра, отображающегося в верхней строке ЖКИ.
  6. L/C/R/Z / AUTO – кнопка выбора первичного измеряемого параметра, отображающегося в основной экранной области / выбор режима автоматиченского распознавания компонента.
  7. RATE / P↔S – выбор скорости измерений / эквивалентной схемы замещения.
  8. HOLD / UTIL – режим удержания показаний / вызов служебного меню.
  9. TOL / ▲ – режим сортировки по допускам / переход на 1 пункт вверх по меню.
  10. CLEAR / ▼ – открытая и КЗ калибровка / переход на 1 пункт вниз по меню.
  11. HPOT/HCUR, LPOT/LCUR, GUARD – 5-полюсные тестовые разъёмы (прямое измерение подключенных элементов или с использованием тестового вывода).
  12. +, –, GUARD – 3-полюсные тестовые разъёмы (для использования с банановыми штекерами и крокодиловыми зажимами).
  13. mini-USB – стандартный разъём для удалённого управления.
  14. 12V DC – разъём для внешнего питания от сетевого адаптера.

Примечание. Благодаря использованию стандартных разъёмов для штекеров типа «банан», данный прибор может работать с недорогими тестовыми выводами с зажимами «крокодил». Однако такая схема подключения не обеспечивает достаточной точности измерений. Для повышения точности измерения приборы оснащены 5-ти полюсными разъёмами для подключения зажимов Кельвина.

1.2. Описание дисплея ЖКИ

Описание дисплея ЖКИ

Рис. 2.

  1. LCRZ – индикатор текущего первичного измеряемого параметра.
  2. MAX – режим регистрации максимального показания.
  3. AVG – режим регистрации среднего показания.
  4. MIN – режим регистрации минимального показания.
  5. AUTO – режим автораспознавания компонентов.
  6. θ – индикатор измерения значения фазового угла в доп. строке дисплея.
  7. D – индикатор измерения значения тангенса угла диэл-х потерь в доп. строке дисплея.
  8. Q – индикатор отображения значения добротности в доп. строке дисплея.
  9. .8.8.8.8 – область отображения вторичного параметра (доп. строка дисплея).
  10. – индикатор звукового сигнала в режиме допусков.
  11. deg – индикатор измерения фазового угла θ (град).
  12. Ω – индикатор измерения эквивалентного послед. сопротивления ESR (Ом).
  13. % – индикатор процентов (в режиме допусков).
  14. kHz – единицы отображения тестовой частоты (Гц / кГц).
  15. PAL – режим параллельной эквивалентной схемы замещения.
  16. SER – режим последовательной эквивалентной схемы замещения.
  17. mµH – единицы измерения индуктивности L (мкГн, мГн, Гн).
  18. pmµF – единицы измерения ёмкости C (пФ, мкФ, мФ, Ф).
  19. MkΩ – единицы измерения сопротивления R / импеданса Z (Ом, кОм, МОм).
  20. RMT – индикатор режима удалённого управления.
  21. .8.8.8.8.8 – Область отображения измеренного значения основного параметра.
  22. ESR – индикатор измерения эквивалентного последовательного сопротивления.
  23. DH – режим удержания показаний (Data Hold).
  24. SLO Ом – режим низкой скорости измерений (1,5 изм/с).
  25. 2105% – индикатор предела в режиме сортировки по допускам (1%; 5%; 10%; 20%).
  26. FAST – режим высокой скорости измерений (4 изм./с).
  27. – индикатор низкого заряда батареи или зарядки аккумулятора (АМ-3125).
  28. @OFF – режим автоматического отключения прибора.
  29. TOL – индикатор режима сортировки по допускам.
Служебные индикаторы ЖКИ

– Короткозамкнутая калибровка при нажатии кнопки CLEAR
– Открытая калибровка при нажатии кнопки CLEAR
– Сообщение об ошибке
– Индикатор режима калибровки
– Индикатор повреждённого или отсутствубщего предохранителя
– Сообщение об ошибке аналого-цифрового преобразователя (UNK)
– Сообщение об ошибке аналого-цифрового преобразователя (END)

ВНИМАНИЕ! Появление ошибки Е02 связано с выходом из строя входных цепей и АЦП прибора в результате неправильной эксплуатации (например, измерение неразряженного конденсатора) и, как следствие, ведет к платному ремонту прибора!

Для питания прибора можно использовать батарею (для АМ-3123), аккумулятор (для АМ-3125) или внешний источник питания (адаптер).

Для включения прибора нажмите кнопку POWER. На дисплее будет показана версия прошивки. После этого прибор готов к работе и находится в режиме измерений.

Перед измерением параметров элементов, смонтированных внутри схемы, обязательно обесточьте схему и разрядите все конденсаторы в ней. Разряжайте все накапливающие заряд элементы перед их тестированием.

ОСТОРОЖНО! Перед подключением сетевого адаптера убедитесь, что батарея установлена с соблюдением правильной полярности, которая указана на внутренней поверхности батарейного отсека. Подключение внешнего питания при неправильной установке аккумулятора может серьёзно повредить прибор.

Примечания.

  • Обратите внимание на параметры сетевого адаптера, которые приведены на его корпусе. Номинальные параметры: 12VDC, 150mA, 4mm. Используйте только оригинальные сетевые адаптеры, использование другого адаптера может повредить прибор.
  • При подключении внешнего источника питания прибор отключает поступление питания от батареи. Если в приборе находится аккумулятор (модель АМ-3125), при подключении сетевого адаптера сразу же начнётся его зарядка. Прибор модели АМ-3125 содержит самостоятельный контроллер зарядки, который заряжает аккумулятор от адаптера, даже если прибор выключен. НЕ ИСПОЛЬЗУЙТЕ обычные неперезаряжаемые батареи в АМ-3125!

3.1. Режим удержания показаний (HOLD)

Для использования этого режима нажмите кнопку HOLD. На экране появится индикатор "DH", после чего в основной и дополнительной строках зафиксируются данные, которые были на экране перед нажатием кнопки HOLD.

Для выключения этого режима снова нажмите кнопку HOLD. Индикатор "DH" пропадёт с экрана, показания начнут обновляться, а прибор вернётся в обычный режим работы.

3.2. Режим записи показаний (REC)

Этот режим используется для динамической регистрации максимального, минимального и среднего показаний.

Для включения этого режима удерживайте кнопку REC, после чего на экране появится индикатор "MAX AVG MIN".

Для выключения этого режима удерживайте кнопку REC, после чего индикаторы "MAX", "AVG" и "MIN" пропадут с экрана.

Примечание. Изменение типа измеряемых параметров автоматически отключает режим регистрации показаний.

Для этого режима доступны четыре варианта, которые циклически переключаются нажатием кнопки REC (в режиме записи показаний FREQ отключается): Recording Mode → Maximum Mode → Minimum Mode → Average Mode

3.2.1. Регистрация показаний (Recording mode)

Этот режим включается по умолчанию, при этом на экране отображается индикатор "MAX AVG MIN". В достаточно устойчивом диапазоне измеряемых величин при каждой регистрации показания звучит звуковой сигнал.

Примечание. Если диапазон изменения данных превышает 1%, зарегистрированные показания обновляются постоянно.

3.2.2. Отображение макcимума (Maximum mode)

Нажимайте кнопку REC до появления на экране индикатора "MAX", при этом величина, отображаемая в основной экранной области, будет представлять собой максимальное значение.

3.2.3. Отображение минимума (Minimum mode)

Нажимайте кнопку REC до появления на экране индикатора "MIN", при этом величина, отображаемая в основной экранной области, будет представлять собой минимальное значение.

3.2.4. Отображение среднего (Average Display)

Нажимайте кнопку REC до появления на экране индикатора "AVG", при этом величина, отображаемая в основной экранной области, будет представлять собой среднее значение.

3.3. Выбор первичного измеряемого параметра (L/C/R/Z)

Для выбора измерительного режима сначала нужно выбрать основной параметр. При каждом нажатии кнопки L/C/R/Z параметр сменяется в следующем порядке: L (индуктивность) → C (ёмкость) → R (сопротивление) → Z (импеданс)

Примечание. После изменения основного режима дополнительная экранная область отображает текущую частоту. Если необходимо изменить дополнительный параметр, нажмите кнопку выбора дополнительного параметра.

3.4. Выбор вторичного измеряемого параметра (D/Q/θ/ESR)

При необходимости выберите дополнительный параметр нажатием кнопки D/Q/θ/ESR. При каждом нажатии кнопки D/Q/θ/ESR параметр сменяется в следующем порядке: D (tg угла потерь) → Q (добротность) → θ (фазовый угол) → ESR (экв. послед. сопр.).

3.5. Тестовая частота (FREQ)

Для изменения частоты нажмите кнопку FREQ:

  • Если в дополнительной экранной области не отображается частота, после нажатия кнопки FREQ там будет показана действующая тестовая частота.
  • Если в дополнительной экранной области частота уже отображается, то при каждом нажатии кнопки FREQ прибор переключается между следующими частотами:
    • АМ-3123: 100 Гц/ 120 Гц/ 1 кГц/ 10 кГц
    • АМ-3125: 100 Гц/ 120 Гц/ 1 кГц/ 10 кГц/ 100 кГц

3.6. Режим сортировки по допускам (TOL)

В этом режиме в дополнительной экранной области отображается диапазон в процентах. Режим сортировки, номинальная величина и предельное значение для сортировки отображаются в основной экранной области. Можно выбирать между следующими диапазонами для сортировки элементов: 1%, 5%, 10%, 20%. При включении режима сортировки по допускам данные, отображаемые в основной экранной области, становятся номинальной величиной. Величина в процентах вычисляется по формуле:

100% × (Mx – Nom) / Nom

где: Mx – тестовая величина, отображаемая в основной экранной области; Nom – сохранённая номинальная величина.

Величина в процентах используется для сортировки. Процедура использования режима сортировки по допускам описана ниже:

  • Выберите основной режим измерений нажатием кнопки L/C/R/Z.
  • Задайте тестирующую частоту и последовательный/параллельный эквивалентный режим.
  • Выполните, при необходимости, операцию CLEAR.
  • Протестируйте стандартные элементы с известными и точными измеряемыми параметрами.
  • После получения желаемого результата измерения нажмите кнопку TOL для сохранения текущего показания в качестве номинальной величины.
  • После этого на экране будет отображаться индикатор "TOL", а значение в процентах будет отображаться в дополнительной экранной области – оно будет говорить об отклонении в %.
    Примечание. Отображаемый перед нажатием кнопки TOL основной параметр может быть принят в качестве номинальной величины в любом режиме, включая режимы удержания показаний (HOLD) и регистрации показаний (MAX, MIN, AVG) и т.д.
  • Если нет необходимости в сортировке, этот шаг можно пропустить. Нажмите кнопку TOL и выберите диапазон: 1%, 5%, 10% или 20%, который затем будет показан на экране.
  • При подключении другого тестируемого устройства прозвучит звуковой сигнал. Один звуковой сигнал означает, что параметр элемента находится внутри заданного диапазона. Три звуковых сигнала означают, что параметр элемента находится вне заданного диапазона.
    ВНИМАНИЕ! Перед тестированием конденсатора убедитесь, что он полностью разряжен. Проверка неразряженного конденсатора может привести к поломке прибора.
  • Долгое нажатие кнопки TOL отключает режим сортировки по допускам.

Примечание. Режим сортировки по допускам автоматически отключается при изменении тестовой частоты и основной или дополнительной измерительной функции.

3.7. Режим AutoLCR

Эта функция используется для автоматического выбора основного и дополнительного параметров и подходящего параллельного/последовательного эквивалентного режима для L, C, R. Выбор осуществляется на основании импеданса элемента и в соответствии с результатом тестирования. Эта функция делает удобным проведение измерений разнотипных или неизвестных элементов.

Долгое нажатие кнопки AUTO включает режим AutoLCR, о чём сигнализирует индикатор "AUTO". В режиме autoLCR дополнительный параметр соответствует основному как это показано в таблице ниже.

Таблица 3.7. Соответствие между основным и доп. параметрами в режиме AutoLCR.

Основной параметр Доп. параметр
Ёмкость (C) Рассеяние (D)
Индуктивность (L) Добротность (Q)
Сопротивление (R) Фазовый угол (θ)

Выбор последовательного или параллельного эквивалентного режима осуществляется в зависимости от величины импеданса. Параллельный режим выбирается при высоких импедансах, а последовательный – при низких.

Повторное долгое нажатие на кнопку AUTO выключает режим AutoLCR, а также прекращается автоматическое изменение основного и дополнительного режимов, последовательного/параллельного эквивалентных режимов и режима частоты. Индикатор "AUTO" пропадает с экрана.

3.8. Частота измерений (RATE)

Можно выбрать одну из двух частот проведения измерений данным прибором: высокую или низкую. При высокой частоте прибор проводит около 4…5 изм./с, при низкой – около 1,5 изм./с. Стабильность медленного измерения выше, чем быстрого.

Частоту проведения измерений можно изменять нажатием кнопки RATE. Индикатор "FAST" на экране соответствует быстрым измерениям, а индикатор "SLOW" – медленным.

3.9. Последовательный/параллельный эквивалентный режим

Таблица 3.9. Последовательные и параллельные эквивалентные схемы для катушек индуктивности и конденсаторов

Из-за неидеальности и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели: последовательная и параллельная.

Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 Ом), а параллельный режим – для элементов с высоким импедансом (>10 кОм). Для элементов с импедансом между двумя этими значениями эквивалентный режим не оказывает большого влияния на результат измерения.

Удерживайте кнопку P↔S, при этом индикатор на экране будет отображать текущий выбранный эквивалентный режим:

  • "PAL" – параллельный;
  • "SER" – последовательный.

В зависимости от выбранного основного параметра отличается и выбранный по умолчанию эквивалентный режим:

  • для конденсаторов и резисторов – PAL;
  • для катушек индуктивности – SER.

3.10. Служебное меню (UTIL)

Данный измерительный прибор содержит встроенное служебное меню, с помощью которого можно задавать некоторые системные параметры. Для перемещения по меню используются кнопки с синей маркировкой. Таких кнопок три: UTIL, ▲, ▼. Оператор может настраивать звуковой сигнал, время до автоматического отключения, сохранять и востанавливать настройки прибора, наблюдать напряжение батареи и т. д.

Долгое нажатие кнопки UTIL отображает служебное меню. В основной экранной области отображается название пункта меню, а в дополнительной экранной области – текущее значение выбранного параметра.

Служебное меню состоит из:

Таблица 3.10.1 Параметры и настройки служебного меню

Пункт меню Примечание Параметр
bEEP управление звуковым сигналом ON / OFF
AoFF задание времени автоматического отключения 5 / 15 / 30 / 60 / OFF
PuP задание состояния при включении прибора PrE / Set
dEF сброс к настройкам по умолчанию yES / NO
bAtt просмотр напряжения батареи Напряжение батареи

По умолчанию нажатие кнопки UTIL выбирает следующий пункт меню. Для изменения параметра используйте кнопки со стрелками ▲, ▼. При каждом нажатии кнопки UTIL прибор осуществляет переход к следующему пункту меню в следующем порядке: bEEP → AoFF → PuP → dEF → bAtt.

Примечание. Изменение настроек приводит к различным эффектам в зависимости от режима, в котором прибор был до входа в меню.

3.10.1. Настройка звукового сигнала (bEEP)

Пункт меню "bEEP" позволяет пользователю включить или выключить звуковой сигнал при нажатии кнопок. Значение по умолчанию: ON.

Для выбора «ON» (ВКЛ) или «OFF» (ВЫКЛ) используйте кнопки со стрелками ▲, ▼. Изменение этого параметра вступает в силу сразу же, однако в дальнейшем при выходе из меню надо или сохранить изменения, или отменить их.

Примечание. Данный параметр отключает звуковой сигнал только при нажатии кнопок и не влияет на звуковой сигнал в режиме допусков и в режиме регистрации показаний, а также на предупреждение перед автоматическим отключением прибора.

3.10.2. Auto power-off Setup (AoFF)

Пункт меню "AoFF" позволяет пользователю задать время до автоотключения прибора.

Таблица 3.10.2. Параметры автоматического отключения

Доп. экранная область Пояснение
5 5 минут (по умолчанию)
15 15 минут
30 30 минут
60 60 минут
OFF Ручное отключение

При отображении в основной экранной области пункта меню "AoFF", используйте кнопки ▲ и ▼ для изменения значения времени отключения. При включенном режиме автоматического отключения таймер прибора работает непрерывно. По истечении заданного времени бездействия прибор издаёт звуковой сигнал, позволяя пользователю предотвратить автоматическое отключение и сбросить таймер нажатием любой кнопки.

Примечание:

  • Режим автоматического отключения активен только при питании от батареи.
  • О включенном режиме автоотключения собщает индикатор "@OFF".
  • Автоматическое отключение не будет работать в режимах TOL, REC и RMT. Таймер автоматического отключения снова будет активен при выходе из этих режимов.
  • Изменённый параметр вступает в действие немедленно, однако он не сохраняется после выключения питания прибора. Для сохранения состояния прибора после выключения питания необходимо дополнительно сохранить изменённые в служебном меню настройки.
3.10.3. Состояние при включении питания (PuP)

Пункт меню "PuP" позволяет пользователю настраивать состояние измерительного прибора при включении. Настройка по умолчанию: PrE. Изменения параметров сохраняются или нет в зависимости от способа выхода из меню.

Настройка и сохранение состояния прибора
  • Перед входом в служебное меню настройте все параметры прибора, такие как частоту, основной и дополнительный параметры. Если измерительный прибор находится в меню, выйдите из него, проведите необходимые настройки и затем войдите в меню снова.
  • Удерживайте кнопку UTIL для входа в служебное меню.
  • Нажимайте кнопку UTIL до появления пункта меню "PuP" в основной экранной области.
  • Для сохранения текущих настроек прибора во внутреннюю память кнопкой ▲ и ▼ измените состояние параметра на "Set".
  • Нажимая кнопку UTIL, проверьте, что все прочие параметры установлены так, как это необходимо. После этого нажмите и удерживайте кнопку UTIL.

После выполнения перечисленных шагов все параметры прибора сохранены в его внутреннюю память, откуда они будут загружены при следующем включении прибора.

Примечание. Измерительный прибор может сохранять только один набор параметров, поэтому каждое сохранение стирает записанные ранее параметры и замещает их новыми.

Предотвращение перезаписи сохранённых параметров

В служебном меню пункт "PuP" имеет по умолчанию значение "PrE" (сохранение предыдущих настроек). Если нужно перезаписать сохранённое ранее состояние, этот параметр нужно установить на "Set". Чтобы не перезаписать сохранённые ранее параметры, убедитесь, что этот параметр не установлен равным значению "Set".

3.10.4. Сброс настроек (dEF)

Пункт меню "dEF" используется для сброса настроек прибора на настройки по умолчанию, перечисленные в таблице ниже. Настройка по умолчанию: No.

Таблица 3.10.4. Настройки прибора по умолчанию

Параметр Значение по умолчанию
Основная функция C (ёмкость)
Дополнительная функция нет (частота)
Функция AutoLCR Off
Эквивалентный режим SER (последовательный)
Измерительная частота 1kHz
Скорость измерений низкая (SLOW)
Режим допусков Off
Звуковой сигнал On
Время до автоотключения 5 минут
Сохранение параметров измерений Не сохранять
Сохранение параметров служебного меню Не сохранять

При выбранном пункте меню "dEF" кнопкой ▲ или ▼ выберите "NO" (настройки прибора не будут сброшены на настройки по умолчанию) или "yES" (настройки прибора будут сброшены).

Примечание:

  • Способ выхода из служебного меню также определяет, будет или нет выполнена функция сброса параметров ("yES"). Если выйти из меню без сохранения, то параметры сброшены не будут.
  • Если одновременно заданы оба параметра ("PuP" = "Set", а "dEF" = "yES"), то приоритет имеет параметр "PuP". В этом случае прибор не сбросит настройки на настройки по умолчанию, сохранит заданные в текущем сеансе работы параметры для использования при следующем включении.
3.10.5. Проверка напряжения батареи (bAtt)

При выборе пункта меню "bAtt" в дополнительной экранной области будет показано напряжение батареи.

3.10.6. Выход из служебного меню

Выйти из служебного меню можно двумя способами: с сохранением изменённых параметров и без сохранения изменённых параметров.

Сохранение и выход

Для сохранения всех изменённых параметров в служебном меню нажмите и удерживайте кнопку UTIL. После этого прибор выйдет из служебного меню, и будут выполнены операции PuP и dEF с сохранением всех настроек. "Сохранение" означает, что все настройки будут сохранены во встроенную энергонезависимую память и, таким образом, будут активны при следующем включении прибора.

Выход без сохранения

Покинуть служебное меню без сохранения изменённых установок можно нажатием любой кнопки на передней панели, за исключением кнопок UTIL, ▲, ▼, POWER. Операции PuP и dEF не будут иметь силу, а изменённые параметры "bEEP" и "AoFF" будут действовать, но не сохранятся после выключения питания прибора.

3.11. Функция калибровки (CLEAR)

Доступны два режима калибровки: открытая калибровка (Open Clear) и короткозамкнутая калибровка (Short Clear). Калибровка может снизить распределённую погрешность, вызванную измерительными наконечниками. Например, закрытая калибровка может снизить контактное сопротивление резисторов и измерительных наконечников, а открытая калибровка может снизить влияние распределённых ёмкостей и сопротивлений при измерении элементов с высоким импедансом.

Для удобства использования режимы разомкнутой и короткозамкнутой калибровки активируются через нажатие одной и той же кнопки. При нажатии кнопки CLEAR прибор автоматически выбирает калибровку OPEN или SHORT.

3.11.1. Открытая калибровка

Сначала выберите частоту, при этом измерительные наконечники и входные терминалы должны быть разомкнуты (свободны). Нажмите на кнопку CLEAR, и через мгновение в дополнительной экранной области после автоматического измерения появится индикатор "OPEN". Для принудительной калибровки размыканием нужно снова нажать кнопку CLEAR.

Примечание. Индикатор "—" в доп. экранной области означает, что измерительные разъёмы не находятся в разомкнутом состоянии, и открытая калибровка невозможна.

Открытая калибровка

Рис. 3. Открытая калибровка

3.11.2. Короткозамкнутая калибровка

Сначала выберите тестовую частоту, для которой нужно провести калибровку, затем закоротите входные разъёмы HPOT/HCUR, LPOT/LCUR или зажимы измерительных выводов. Нажмите кнопку CLEAR, после автоматического тестирования на экране появится сообщение "SHrT" Для принудительной короткозамкнутой калибровки нужно снова нажать кнопку CLEAR.

Примечание. Индикатор "—" в дополнительной экранной области означает, что измерительные разъёмы не находятся в замкнутом состоянии, и короткозамкнутая калибровка невозможна.

Короткозамкнутая калибровка

Рис. 4. Короткозамкнутая калибровка

3.11.3. Процедура быстрой калибровки

Ниже описана общая процедура для проведения калибровки:

  • Выберите основной и дополнительный измеряемые параметры;
  • Выберите тестовую частоту;
  • Выберите эквивалентный режим;
  • Разомкните измерительные наконечники для проведения открытой калибровки;
  • Замкните измерительные выводы для проведения короткозамкнутой калибровки;
  • Подключите тестируемое устройство и приступите к измерению.

Примечание:

  • Данные калибровки сохраняются в оперативной памяти прибора временно и теряются при его выключении. Поэтому её необходимо выполнять после каждого включения прибора до измерений.
  • Данные калибровки сохраняются для каждой частоты и действуют только для неё (например, если провести калибровку на частоте 1 kHz, сменить частоту, а затем снова вернуться к ней, необходимости проводить повторную калибровку для этой частоты нет).
  • Калибровка не зависит от измеряемых параметров или последовательного/параллельного эквивалентного режимов. Прибор производит калибровку в соответствии с принципами соединения элементов между собой. После калибровки сложного импеданса, отображаемый параметр – это только один из элементов импеданса, поэтому он также обнуляется.
  • При длительном непрерывном использовании прибора он подвергается воздействию окружающей температуры, и сопротивление испытательных приспособлений, измерительных наконечников изменяется. Поэтому для обеспечения высокой точности измерений калибровку необходимо проводить периодически повторно.

3.12. Проверка предохранителя

Данный измерительный прибор содержит встроенный предохранитель для защиты внутренней схемы прибора. При выгорании этого предохранителя на экране отображается сообщение "FUSE", звучит непрерывный звуковой сигнал, а все кнопки и функции прибора блокируются.

При возникновении такой ситуации прибор необходимо выключить, отключить внешний источник питания и вынуть батарею. Для замены предохранителя свяжитесь с сервисным центром.

Примечание. И повреждение предохранителя, и отсутствие тестового сигнала, вызванное поломкой внутреннего источника сигнала, приведут к появлению сообщения "FUSE".

3.13. Сигнал о низком заряде батареи

При использовании батареи мерцание экранного индикатора означает, что напряжение на батарее ниже нормального рабочего значения (<6,8 В). В этом случае необходимо до продолжения работы как можно скорее заменить батарею.

Если в прибор установлен аккумулятор, при появлении индикатора на экране аккумулятор необходимо зарядить. При подключенном внешнем источнике питания мигающий индикатор означает, что происходит зарядка аккумулятора.

3.14. Подсветка экрана

Приборы оснащены подсветкой, которая облегчает чтение информации с экрана в условиях недостаточнойи освещённости. Для включения подсветки экрана удерживайте кнопку ☼ более 2 с. Для выключения подсветки экрана удерживайте кнопку ☼ более 2 с снова.

3.15. При питании от батареи

При питании от батареи яркость подсветки автоматически снижается для экономии энергии. После 15 секунд работы подсветки яркость начнёт снижаться вдвое, а после 30 секунд – подсветка отключится.

При питании от внешнего источника питания подсветка работает на максимальной яркости и не отключается автоматически. При переключении на питание от батареи яркость сначала снизится, а по истечении определённого времени автоматически отключится.

Схема питания прибора модели АМ-3123 не поддерживает зарядку. При использовании внешнего источника питания прибор автоматически переключается на него, а питание от батареи отключается.

Прибор модели АМ-3125 оснащён схемой зарядки, и при подключении внешнего источника питания встроенный аккумулятор начинает автоматически заряжаться, а питание прибора переключается на внешний источник питания. Цикл зарядки батареи занимает около 80 минут, ток заряда составляет около 40 мА. После окончания зарядки батареи она автоматически прекращается.

ВНИМАНИЕ! Не используйте в АМ-3125 обычные неперезаряжаемые батареи! Это может привести к взрыву батареи. Игнорирование этого предупреждения приведёт к повреждению прибора и снятию гарантии.

3.16. Измерение индуктивности

Измерение индуктивности

Рис. 5.

  1. Удерживайте кнопку POWER для включения прибора.
  2. Нажимая кнопку L/C/R/Z, добейтесь появления индикатора "L" на экране, сообщающего о выбранном режиме измерения индуктивности.
  3. Поместите выводы катушки индуктивности в разъёмы HPOT/HCUR и LPOT/LCUR или подключите к ним тестовые выводы прибора – с зажимами «крокодил» (3-полюсные) или с зажимами Кельвина (5-полюсные).
  4. Нажатием кнопки FREQ выберите на экране необходимую тестовую частоту.
  5. Нажатием кнопки D/Q/θ/ESR выберите необходимый дополнительный параметр.
  6. Наблюдайте величину индуктивности на экране прибора.

3.17. Измерение ёмкости

Измерение ёмкости

Рис. 6.

ВНИМАНИЕ! Перед тестированием конденсаторов проверьте, что они полностью разряжены!

  1. Удерживайте кнопку POWER для включения прибора.
  2. Нажимая кнопку L/C/R/Z, добейтесь появления индикатора "C" на экране, сообщающего о выбранном режиме измерения ёмкости.
  3. Поместите выводы конденсатора в разъёмы HPOT/HCUR и LPOT/LCUR или подключите к ним тестовые выводы прибора – с зажимами «крокодил» (3-полюсные) или с зажимами Кельвина (5-полюсные).
    ОСТОРОЖНО! Перед подключением конденсатора или ёмкостного элемента к прибору полностью разрядите его. Для разрядки некоторых элементов высокой ёмкости может потребоваться дополнительное время. Неполная разрядка элемента приведёт к повреждению входов измерительного прибора и снятию гарантии!
  4. Нажатием кнопки FREQ выберите на экране необходимую тестовую частоту.
  5. Нажатием кнопки D/Q/θ/ESR выберите необходимый дополнительный параметр.
  6. Наблюдайте величину ёмкости на экране прибора.

3.18. Измерение сопротивления

Измерение сопротивления

Рис. 7.

  1. Удерживайте кнопку POWER для включения прибора.
  2. Нажимая кнопку L/C/R/Z, добейтесь появления индикатора "R" на экране, сообщающего о выбранном режиме измерения сопротивления.
  3. Поместите выводы резистора в разъёмы HPOT/HCUR и LPOT/LCUR или подключите к ним тестовые выводы прибора – с зажимами «крокодил» (3-полюсные) или с зажимами Кельвина (5-полюсные).
  4. Нажатием кнопки FREQ выберите на экране необходимую тестовую частоту.
  5. Нажатием кнопки D/Q/θ/ESR выберите необходимый дополнительный параметр.
  6. Наблюдайте величину сопротивления на экране прибора.

Примечание. Данный измерительный прибор для измерения сопротивления использует переменный сигнал, поэтому показанный результат является сопротивлением переменному току, а не сопротивлением постоянному току. Для измерения сопротивления постоянному току используйте функцию ESR в доп. строке дисплея.

3.19. Измерение импеданса

  1. Удерживайте кнопку POWER для включения прибора.
  2. Нажимая кнопку L/C/R/Z, добейтесь появления индикатора "Z" на экране, сообщающего о выбранном режиме измерения импеданса.
  3. Поместите выводы тестируемого объекта (резистор, конденсатор или индуктор) в измерительные разъёмы HPOT/HCUR и LPOT/LCUR или подключите к ним тестовые выводы прибора – с зажимами «крокодил» (3-полюсные) или с зажимами Кельвина (5-полюсные).
  4. Нажатием кнопки FREQ выберите на экране необходимую тестовую частоту.
  5. Нажатием кнопки D/Q/θ/ESR выберите необходимый дополнительный параметр.
  6. Наблюдайте величину импеданса на экране прибора.
Загрузить в PDF

Основные измерения и функции АМ-3123

Управление прибором автоматизировано. Для этого используется Режим AutoLCR, который обеспечивает автоматический выбора основного (нижняя строка дисплея) и дополнительного параметров (верхняя строка дисплея) и подходящего для измерения параллельного или последовательного эквивалентного режима для L, C, R. Выбор осуществляется на основании импеданса элемента и в соответствии с результатом тестирования. Эта функция делает удобным проведение измерений разнотипных или неизвестных элементов. Выбор последовательного или параллельного эквивалентного режима осуществляется в зависимости от величины импеданса. Параллельный режим выбирается при высоких импедансах, а последовательный – при низких.

Примеры измерений

Измерение активного сопротивления
(резистор)

Измерение индуктивности и добротности
(обмотка питания реле)

Измерение ёмкости конденсатора

Измерение индуктивности и фазового угла
(трансформатор)

Измерение комплексного сопротивления
(трансформатор)

Измерение комплексного и эквивалентного

последовательного сопротивления
(трансформатор)

Калибровка

Открытая калибровка

Короткозамкнутая калибровка

Некоторые системные настройки прибора

Автоматическое выключение

Звуковой сигнал

Напряжение батареи питания

Статьи о продукции АКТАКОМ

Измерители RLC АКТАКОМ. Возможности и особенности применения

В данной статье рассматриваются ручные модели измерителей RLC АКТАКОМ. Наши читатели уже знакомы с ручными моделями измерителей RLC АКТАКОМ. Но, за прошедшие 6 лет, модельный ряд ручных моделей измерителей RLC АКТАКОМ существенно обновился и у приборов появились новые интересные возможности.

Как правильно организовать рабочее место?

В статье рассказывается о том, как правильно сформировать рабочее место, руководствуясь не только соображениями эргономики и планирования рабочего пространства, но и необходимостью использования различных приборов и оборудования.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Почему в описании указан 5-проводной измерительный кабель с зажимами Кельвина, в то время как к зажимам подходят 4 провода?
  • Как заменить батарею в АМ-3123?
  • Какие условия эксплуатации предусмотрены для данного RLC-метра?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Программное обеспечение

    • AM-312x-SW Программное обеспечение
      Дата изменения: 24.05.2019

    Документация

    • АМ-3123, 3125 методика поверки
      Дата изменения: 23.10.2020
    • АМ-3123, 3125 паспорт изделия
      Редакция: 230728 | Дата изменения: 28.07.2023
    Наверх

    Почему в описании указан 5-проводной измерительный кабель с зажимами Кельвина, в то время как к зажимам подходят 4 провода?

    В описании все указано верно. Кабель 5-проводной! Четыре измерительных провода используются для подключения к двум зажимам Кельвина (подробнее о 4-проводной схеме подключения), а пятый провод - это оплетка (экран) кабеля, размещенная в пластиковой внешней изоляции для снижения уровня входных помех при измерениях.


    Наверх

    Как заменить батарею в АМ-3123?
    Когда батарея питания прибора садится или её напряжение просаживается ниже рабочего значения, на дисплее возникает специальный индикатор, свидетельствующий о необходимости замены батарей, несмотря на то, что прибор ещё способен некоторое время проработать с нормированной точностью.

    ОПАСНО! Для предотвращения электрического удара, отключите тестовые щупы от любых цепей или источников напряжения, прежде чем открыть крышку батарейного отсека!

    Порядок замены батареи:


    1. Откройте крышку батарейного отсека, отвернув крепёжный винт отвёрткой
    2. Аккуратно вытащите старую батарею
    3. Вставьте новую батарею (Alkaline; 6LR61; 9V) соблюдая полярность (для удобства, рядом с контактными пружинами имеются пластиковые ограничители, соответствующие размерам полюсов батареи типа "Крона")
    4. Закройте крышку батарейного отсека и надёжно закрепите её винтом (Помните, что работать с прибором при открытой крышке батарейного отсека опасно из-за возможности поражения электрическим током!)

    Наверх

    Какие условия эксплуатации предусмотрены для данного RLC-метра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Программное обеспечение

    Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    AM-312x-SW Программное обеспечение
    Программное обеспечение АКТАКОМ АМ-312x-SW предназначено для считывания и обработки измерений измерителя RLC АМ-3123 и АМ-3125 при подключении прибора к компьютеру по интерфейсу USB.
    Дата изменения: 24.05.2019
    Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
    Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация

    АМ-3123, 3125 методика поверки
    Дата изменения: 23.10.2020
    Читать/Загрузить
    АМ-3123, 3125 паспорт изделия
    Редакция: 230728 | Дата изменения: 28.07.2023
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
