АММ-3148 Измеритель RLC

Ваша корзина пуста

Цифровой RLC -метр на базе моста с автобалансировкой. Тестовая частота 50 Гц...100 кГц (10 точек). Базовая погрешность 0,1%. Скорость измерения 20 изм/сек.. Емкость 0,001 пФ-10 мФ, индуктивность 0,001 мкГн-100 кГн, сопротивление (|Z|, R, X) 0,0001 Ом-100 МОм, добротности 0,0001-9999,9, тангенса угла потерь 0,0001-9,9999. Автоопределение LCZ. Послед. и парал. эквивалентная схема замещения. Тестовый сигнал до 1 В. Вых. импеданс 30 Ом, 100 Ом.ЖК-дисплей, встроенный компаратор, RS232, HANDLER, Питание 220 В. Габариты 275х120х425мм, масса 3,8 кг

Снято с производства
Замена: АММ-3038, АММ-3046
RS-232

Розничная цена (вкл. НДС):  недоступно

Недорогой LCR-метр экономного класса обладает высокой точностью измерения (0,1%) и позволяет проводить измерения на тестовой частоте до 100 кГц. Имеет небольшие габаритные размеры и вес. Приборы имеют довольно высокую функциональность и встроенный компаратор, позволяющий проводить разбраковку электронных компонентов, а также имеет возможность подключения к ПК. Это незаменимый прибор для предприятий, имеющих ограниченный бюджет, которым требуется проводить тестирование электронных компонентов.

Характеристика
Значение
Измеряемые (тестируемые) параметры
|Z|, C, L, X, B, R, G, D, Q, θ
Базовая точность измерения LCR параметров
0,1%
Тестовая частота
10 точек: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц
Напряжение тестового сигнала 0,1 Вскз, 0,3 Вскз, 1 Вскз
Выходной импеданс 30 Ом, 100 Ом
Время измерения (раз/сек)
на частотах >1 кГц
Быстрое: 20
Среднее: 8
Медленное: 2
Диапазон измерения LCR параметров
|Z|, X, R 0,0001 Ом...99,999 МОм
C 0,001 пФ...9999,9 мкФ
L 0,001 мкГн...99,999 кГн
D 0,0001...9,9999
Q 0,0001...9999,9
θ (град) -179,99°...179,99°
θ (рад) -3,1415...3,1415
Δ% -999,99%...999,99%
Схема замещения
Последовательная, параллельная
Выбор диапазона
Ручной, автоматический, удержание
Режим запуска
Внутренний, ручной, внешний, по шине
Усреднение
1...99
Калибровка
Открытая, закрытая, полная частотная коррекция
Математические операции
Абсолютное значение, Δ%
Схема измерения
5-ти проводная
Компаратор 5 ячеек сортировки: 3 PASS, 1 FAIL, 1AUX
Внутренняя память
10 ячеек для файлов установок
Интерфейсы
RS-232C, HANDLER
Режим отображения
Абсолютное значение, Δ, Δ%
Дисплей
5 разрядов, специальный ЖК с подсветкой
Рабочая температура / влажность
0°С-40°С, ≤90%RH
Питание
198 В...242 В; 47,5 Гц...52,5 Гц
Максимальная потребляемая мощность
≤30 ВА
Габаритные размеры
275 х 120 х 425 мм
Вес
Около 3,8 кг

Реальные конденсаторы, резисторы и катушки индуктивности отличаются от идеальных. Обычно компоненты имеют характеристики резистора и реактора одновременно. Реальный компонент состоит из идеального резистора и реактора (индуктивности или конденсатора), соединённых по последовательной или параллельной эквивалентной схеме. Величины из двух различных эквивалентных схем могут быть преобразованы друг в друга по соответствующим формулам и отличаются за счёт параметров добротности (Q) и тангенса угла диэлектрических потерь (D).

Параллельная и последовательная эквивалентная схема

Схема Тангенс угла диэлектрических потерь Формулы преобразования
C
L

Примечание: L – Индуктивность; C – Ёмкость; f – Частота; R – Сопротивление; D – Тангенс угла диэлектрических потерь; Q – Добротность; индекс «s» – эквивалентное последовательное сопротивление (serial); «p» – эквивалентное параллельное сопротивление (parallel).

Рекомендации при выборе эквивалентной схемы при измерении ёмкости:
1. Можно выбрать эквивалентную схему в соответствии с тангенсом угла потерь (D) при двух различных частотах. Если D снижается при увеличении частоты, рекомендуется применять параллельную схему. Для индуктивности ситуация обратная. На самом деле D не находится в прямой зависимости от тестовой частоты. На рисунке приведена ситуация, когда последовательное (Rs) и параллельное (Rp) сопротивление существуют одновременно. Если Rs > Rp, выбирается последовательная схема, если Rp > Rs, то больше подходит параллельная эквивалентная схема.


Рис. 1. Эквивалентная схема реального конденсатора
где, Cx: идеальный конденсатор; Rx: сопротивление тестовых выводов; Lo: индуктивность тестовых выводов; Rp: сопротивление изоляции конденсатора; Co: паразитная ёмкость конденсатора

Для заданной частоты (F) можно вычислить соответствующие значения ёмкости по последовательной (Cs) и параллельной (Cp) схемам.
2. Когда нет точной информации о характере реального компонента, есть правила:
– Для компонентов с низким импедансом (большие конденсаторы и маленькие катушки индуктивности), применяется последовательная эквивалентная схема.
– Для компонентов с высоким импедансом (маленькие конденсаторы и большие катушки индуктивности), применяется параллельная эквивалентная схема.
– Если конденсатор используется в качестве фильтра, наилучшим выбором является последовательная эквивалентная схема.
– Если конденсатор используется в качестве осциллятора в колебательном контуре, наилучшим выбором является параллельная эквивалентная схема.

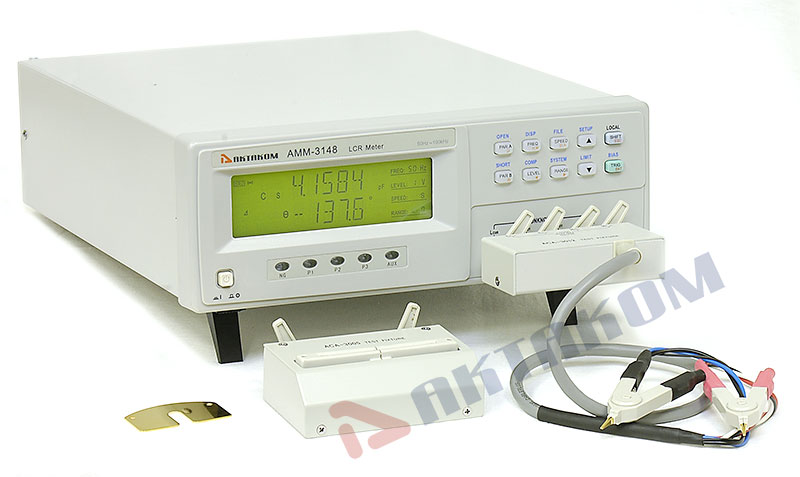

Стандартная комплектация

  • Прибор 1 шт.
  • 4-проводный тестовый зажим АСА-3005 1 шт.
  • 4-проводные щупы Кельвина АСА-3012 1 шт.
  • Калибровочная пластина АСА-3010 1 шт.
  • Сетевой кабель 1 шт.
  • Предохранитель 1 шт.
  • Руководство по эксплуатации 1 шт.
  • Упаковочная тара
Загрузить в PDF

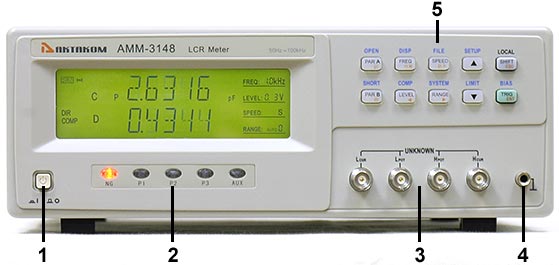

Органы управления измерителя RLC AMM-3148

Органы управления измерителя RLC AMM-3148

  1. Кнопка включения и выключения питания
  2. Индикаторы сортировки: NG — не входит в диапазоны сортировки, P1, P2, P3 — pass BIN1, BIN2, BIN3, AUX — aux bin
  3. Разъёмы подключения объекта измерений.
    UNKNOWN – разъёмы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
    HD (HCUR): Разъём высокого тока
    HS (HPOT): Измерительный разъём высокого потенциала
    LS (LPOT): Измерительный разъём низкого потенциала
    LD (LCUR): Разъём низкого тока
  4. Разъём заземления
  5. Кнопки меню. В приборе имеется три уровня функций для клавиш:
    a) Функции при непосредственном нажатии на клавишу
    PARA A: выбор первичного параметра
    PARA B: выбор вторичного параметра
    FREQ: установка частоты тест-сигнала
    LEVEL: установка уровня тест-сигнала
    SPEED: выбор скорости измерения
    RANGE: выбор диапазона измерений HOLD/AUTO
    SHIFT: кнопка перехода к второму уровню функций
    TRIGGER: для синхронизации в однократном режиме
    ↑ ↓ для выбора значений PAR, PAR B, FREQ, LEVEL, SPEED или RANGE
    LOCAL: для выбора операций удаленного управления (RMT статус)
    b) Второстепенные функции, доступны после нажатия клавиши SHIFT
    OPEN: открытая калибровка
    SHORT: закрытая калибровка
    DISP: выбор параметров дисплея
    COMP: выбор режимов компаратора
    BIAS: вкл/выкл смещения
    SETUP: переход в меню настроек
    LIMIT: настройка пределов для режимов измерения
    FILE: переход к меню файлового менеджера
    SYSTEM: переход в меню системных установок
    c) Функции, доступные в меню ввода данных:
    ESC – выход из подменю
    ENTER – ввод данных
    ↑: выбор опции или +1
    ↓: выбор опции или -1
    <: выбор опции
    >: выбор опции
    m μ n M p k: выбор приставки для ввода единиц измерения.
Загрузить в PDF

Подготовка к работе измерителя RLC AMM-3148

Внимание!
– Перед включением прибора в сеть убедитесь, что выключатель питания находится в положении "Выключено" .
– Рекомендуется дать прибору прогреться в течение 20 минут после включения. Для более точного измерения параметров сигнала предварительно проведите операцию калибровки. При изменении рабочей температуры более чем на ±5 °С операцию калибровки необходимо повторить.
1. Подключите прибор к сети переменного тока, оснащенной шиной защитного заземления, используя сетевой провод из комплекта. Если розетка не оборудована шиной заземления – используйте разъем заземления на задней панели прибора.
2. Включите прибор. На дисплее появится окно загрузки и отобразится версия прошивки.
3. Подключите необходимые тестовые выводы ко входным терминалам прибора. Прибор готов к работе.
Загрузить в PDF

Порядок работы с измерителем RLC АММ-3148

1. Измерительная функция
Нажмите PARA A или PARA B и выберите первичный и вторичный параметр при помощи клавиш со стрелками.

2. Тестовая частота
Нажмите кнопку FREQ и при помощи клавиш со стрелками выберите одно из 10 фиксированных значений тестовой частоты.

3. Уровень тест-сигнала
Нажмите кнопку LEVEL и при помощи клавиш со стрелками выберите значение уровня тестового сигнала.

4. Скорость измерений
Нажмите кнопку SPEED и при помощи клавиш со стрелками выберите нужную скорость FAST, MED или SLOW.

5. Измерительный диапазон
Примечание: Измерительный диапазон выбирается в соответствии с импедансом тестируемого устройства, даже если измеряемым параметром является ёмкость или индуктивность. Прибор имеет девять измерительных диапазонов. При ручном выборе измерительного диапазона рекомендуется руководствоваться таблицей. Если выбран автоматический режим выбора диапазона – прибор устанавливает диапазон в соответствии с импедансом каждого тестируемого объекта. Для установки диапазона измерений нажмите кнопку RANGE. Выберите AUTO или HOLD и при помощи клавиш со стрелками нужный диапазон.

Номер диапазона Номинальный диапазон Измерительный диапазон
8 10 Ω 0…10 Ом
7 30 Ω 10… 100 Ом
6 100 Ω 100…316 Ом
5 300 Ω 316 Ом … 1 кОм
4 1 кΩ 1…3,16 кОм
3 3 кΩ 3,16…10 кОм
2 10 кΩ 10…31,6 кОм
1 30 кΩ 31,6… 100 кОм
0 100 кΩ >100 кОм

6. Открытая калибровка
Способность прибора производить открытую коррекцию (калибровку) позволяет снизить погрешность вызванную паразитной проводимостью, параллельной объекту измерений. Подключите тестовые выводы к измерительным терминалам прибора, не подключая объект измерений. Нажмите кнопку SHIFT, затем кнопку OPEN и при помощи клавиш со стрелками выберите SWEEP (калибровка в режиме свипирования, измерение полной проводимости по всем частотам), или SPOT (на фиксированной частоте).

Используйте кнопку ENTER для начала калибровки, кнопки со стрелками, чтобы перейти к режиму короткозамкнутой калибровки, кнопку ESC для выхода.

7. Короткозамкнутая калибровка
Способность прибора производить короткозамкнутую коррекцию (калибровку) позволяет снизить погрешность вызванную остаточной индуктивностью, последовательной с объектом измерений.

Подключите тестовые выводы к измерительным терминалам прибора и соедините их накоротко, или используйте закорачивающую пластину.

Нажмите кнопку SHIFT, затем кнопку SHORT и при помощи клавиш со стрелками выберите SWEEP (калибровка в режиме свипирования, измерение полной проводимости по всем частотам), SPOT (на фиксированной частоте) или DCR (на постояном токе).

Используйте кнопку ENTER для начала калибровки, кнопки со стрелками, чтобы перейти к режиму короткозамкнутой калибровки, кнопку ESC для выхода.

8. Выбор режима отображения результата
Нажмите кнопку SHIFT, затем кнопку DISP и при помощи клавиш со стрелками выберите режим отображения результата на дисплее. Direct (DIR) – действительное значение результата; ABS Delta (Δ) – абсолютное отклонение; % Delta (%) – отклонение в процентах.

9. Режим компаратора

Нажмите кнопку SHIFT, затем кнопку COMP для включения или отключения режима компаратора. Встроенный компаратор прибора может сортировать результаты измерений по ячейкам:

Индикаторы BIN 1 – BIN 3 – первичный и вторичный параметры в соответствующих ячейках BIN 1 – BIN 3 находятся в заданных пределах. Индикатор AUX BIN – активен если первичный параметр в пределах, а вторичный – вне пределов.

Индикатор OUT BIN – активен если первичный параметр за пределами / активен если первичный – в пределах, а вторичный – вне пределов и ячейка AUX bin выключена (индикатор AUX BIN не активен).

Индикатор – абсолютная погрешность

Индикатор % – относительная погрешность в процентах

10. Меню настроек измерений SETUP

Нажмите кнопку SHIFT, затем кнопку SETUP для перехода в меню настроек и выберите нужный пункт при помощи кнопок со стрелками:

TRIG – Режим запуска

Внутренний (INT) – непрерывные измерения;

Внешний (EXT) – однократные измерения по TTL импульсу на HANDLER;

Ручной (MAN) – однократное измерение при нажатии кнопки TRIGGER;

По шине (BUS) – измерение по команде *TRG по интерфейсу GPIB.

• DELAY – Время задержки: от 0 до 60 с с шагом 1 мс.

• FILT – Усреднение от 1 до 99

• SRES – Выходной импеданс: 100Ω или 30Ω

• DCHR – Тест разрядки: включен ON или выключен OFF

• CABLE – Длина кабеля: 0м или 1 м.

ALCZ – Авто LCR: включен ON или выключен OFF

• ZERO – Переключатель коррекции: включен ON или выключен OFF

Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

11. Настройка таблицы пределов

Прибор предусматривает задание трех пар пределов для первичного параметра и одной пары пределов для вторичного параметра. Объекты, попавшие в диапазон по первичному параметру, но по вторичному параметру имеющие равное или меньшее (либо большее соответственно) значение попадают в ячейку AUX BIN. Нажмите кнопку SHIFT, затем кнопку LIMIT для перехода в меню пределов и выберите нужный пункт при помощи кнопок со стрелками:

AUX: вспомогательная ячейка вкл/выкл;

MODE: режим сортировки первичного параметра ABS (абсолютное значение) или PER (%);

NOM: номинальное значение первичного параметра;

BIN1L: нижний предел первичного параметра 1;

BIN1H: верхний предел первичного параметра 1;

BIN2L: нижний предел первичного параметра 2;

BIN2H: верхний предел первичного параметра 2;

BIN3L: нижний предел первичного параметра 3;

BIN3H: верхний предел первичного параметра 3;

SEC L: нижний предел вторичного параметра;

SEC H: верхний предел вторичного параметра.

Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку

ENTER для подтверждения ввода и кнопку ESC для выхода.

Индикаторы сортировки на передней панели:

OUT: не входит в диапазоны сортировки;

P1: входит в ячейку 1;

P2: входит в ячейку 2;

P3: входит в ячейку 3;

AUX: вспомогательная ячейка

Результаты сортировки для интерфейса HANDLER:

/BIN1/BIN2/BIN3: входит в пределы ячеек 1,2,3;

/AUX: вспомогательная ячейка;

/OUT: не входит в диапазоны сортировки;

/PHI: превышен первичный параметр;

/PLO: занижен первичный параметр;

/SREJ: вторичный параметр не входит в предел

12. Управление файлами

Нажмите кнопку SHIFT, затем кнопку FILE для перехода в меню управления файлами. На дисплее отобразится функция и номер файла. Можно сохранять до 10 файлов.

SAVE: сохранение файла. Выберите функцию SAVE и номер файла 0-9.

LOAD: поиск и просмотр сохраненного файла. Выберите функцию LOAD и номер файла 0-9.

ERASE: удаление файла. Выберите функцию ERASE и номер файла 0-9.

Если ячейка памяти с выбранным номером занята, отобразится Y, если свободна – N. Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

13. Меню установок системы

Нажмите кнопку SHIFT, затем кнопку SYSTEM для перехода в меню установок системы.

BUS: выбор типа шины OFF, RS232 или GPIB (опция);

ADDR: GPIB адрес, от 0 до 31;

BAUD: выберите режим RS232C – 4800, 9600, 11520, 12800, 14400, 28800 или 38400bps;

DELIM: символ окончания обмена данными – LF (ASCII code 100), CR (ASCII code 13) или CR+LF;

FETCH: режим отправки результата измерений по RS232C или GPIB – AUTO или QUERY;

TRGEG: режим работы триггера для интерфейса HANDLER – RISE (нарастание) или FALL (спад);

HD: задержка сигнала интерфейса HANLDER – HOLD или CLEAR;

ALARM: звуковой сигнал в режиме компаратора – OFF, NOGO (сигнал при не попадании ни в одну ячейку), AUX (сигнал при попадании в ячейку AUX), PASS (сигнал при попадании в ячейку 1, 2 или 3);

SOUND: тип сигнала LO.SHT (низкий и короткий), LO.LON (низкий и длинный), LO.TWO (двойной низкий), HI.SHT (высокий и короткий), HI.LON (высокий и длинный), HI.TWO (двойной высокий);

KBEEP: сигнал клавиатуры – вкл/выкл;

KLOCK: блокировка клавиатуры вкл/выкл – если блокировка клавиатуры включена нажмите кнопку SHIFT,

затем кнопку SYSTEM и выберите OFF для разблокировки;

SAVE: кнопка сохранения данных. Нажмите ENTER чтобы сохранить настройки.

Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

14. Удаленное управление

Подробная инструкция по работе в режиме удаленного управления доступна после регистрации прибора с указанием его серийного номера на сайте www.aktakom.ru.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Какие условия эксплуатации предусмотрены для данного RLC-метра?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АММ-3148 руководство по эксплуатации
      Редакция: 181025 | Дата изменения: 24.05.2019
    Наверх

    Какие условия эксплуатации предусмотрены для данного RLC-метра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Документация

    АММ-3148 руководство по эксплуатации
    Редакция: 181025 | Дата изменения: 24.05.2019
    Читать/Загрузить

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    АКТАКОМ в социальных сетях:
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
