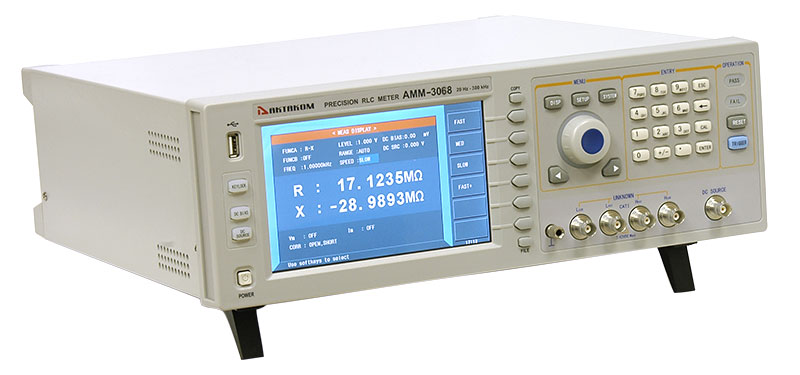

Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее. Приборы имеют встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения.
Современная электрофизика полупроводников немыслима без измерения вольт-фарадных характеристик (ВФХ), или т.н. CV-метрии, что подразумевает измерение емкости как функции от приложенного постоянного напряжения смещения. Именно эти измерения дают возможность быстрого определения базовых параметров слоев полупроводников и диэлектриков, которые затруднительно измерить прямыми методами.
В данной статье описывается применение режима многоточечных измерений
(свипирование автоматическое по диапазону или с произвольно
устанавливаемым шагом) в анализаторах компонентов АКТАКОМ АММ-30х8,
который расширяет возможности прибора, в том числе при исследовании
полупроводниковых структур, повышает достоверность результатов и снижает
время проведение измерений.
Как подключить AMM-30xx к ПК с помощью USB интерфейса?
Для правильного определения прибора в ПО Aktakom RLC Pro, необходимо прибор перевести в режим связи USBTMC.
Для этого на приборе нажмите кнопку SYSTEM, а затем SYSTEM SETUP. В открывшемся меню отображаются основные настройки системы.
С помощью курсорных кнопок на лицевой панели прибора выберите пункт меню BUS MODE, и установите значение USBTMC
Нажмите клавишу LOG для сохранения настроек в этом интерфейсе.
Далее необходимо подключить прибор к ПК (с установленным ПО Aktakom RLC Pro) и дождаться автоматического определения ОС подключенного устройства. Если драйвер не установился автоматически, то необходимо установить его вручную.
После определения прибора в системе, необходимо его выключить и отсоединить от ПК. Далее необходимо включить прибор, дождаться его загрузки и подсоединить к ПК USB кабелем. После запуска приложения Aktakom RLC Pro, будет запрошенключ. Вводится ключ программного обеспечения и на этом приложение готово получать данные от прибора.
Как устранить влияние паразитной ёмкости при измерениях с помощью анализаторов компонентов АММ-3038, АММ-3048, АММ-3058, АММ-3068, АММ-3078 и АММ-3088?
Если тестируемое устройство обладает высоким импедансом (т. е. малой ёмкостью), влиянием паразитной ёмкости нельзя пренебречь. Измерение по схеме, представленной на рисунках, где проводящая поверхность находится под тестируемым устройством, приведёт к возникновению ошибки. Но если заземлённый проводник помещается между Hс и Lс, то Cd может быть сведено к минимуму. Помещение заземлённого проводника между Lс и металлическим проводником может устранить эффекты Ch и Cl.
Если тестируемое устройство обладает низким импедансом (т. е. низкой индуктивностью, большой ёмкостью), основным источником ошибки измерения будет являться индуктивная связь между тестовыми выводами. Прибор рассчитан на проведение измерений с 4-х проводными выводами для устранения эффекта индуктивной связи. Так как токи в Hс, Lс и в заземляющей клемме равны по величине, но противоположны по направлению, влияние магнитных полей устраняется.
Появление паразитной ёмкости
Метод устранения паразитной ёмкости
Есть ли возможность измерять ESR и ESL электролитических конденсаторов измерителем LCR АМ-3001?
К сожалению, измеритель иммитанса АМ-3001 не может измерять эквивалентное последовательное сопротивление (ESR) и эквивалентную последовательную индуктивность (ESL). Для этих целей мы рекомендуем использовать анализаторы компонентов Актаком серий АММ-3038, АММ-3048, АММ-3058 и АММ-3068, АММ-3078, АММ-3088. Наверх
Какие флэш-накопители рекомендуется использовать для сохранения данных в анализаторах компонентов Актаком?
Для сохранения данных с результатами измерений и настройками в анализаторах спектра Актаком рекомендуется использовать флэш-накопители известных производителей с объемом не более 8 Гб и файловой системой FAT32. Наверх
Какие условия эксплуатации предусмотрены для данного RLC-метра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Какой тип кабеля RS-232 испольуется для дистанционного управления анализаторами компонентов Актаком АММ-30хх?
Для дистанционного управления анализаторами компонентов Актаком АМ-3044/3046, АММ-3038/3048/3058, АММ-3068/3078/3088 применяется нуль модемный кабель RS-232. Управление через COM порт, расположенный на задней панели прибора, производится при помощи SCPI команд. Наверх
Программное обеспечение
Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
Программное обеспечение AKTAKOM RLC Pro предназначено для удалённого управления измерителями RLC АКТАКОМ серии АММ-30х8. Обеспечивается лабораторный режим работы с прибором по интерфейсу USB.
Версия: 1.0.0.2 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
Описание команд терминала анализаторов компонентов AMM-3068, AMM-3078, AMM-3088
