2-х-канальный генератор сигналов произвольной формы - приставка к ПК: 0,02 Гц - 10 МГц, синус, прямоугольник, треугольник, произвольный сигнал, максимальная амплитуда выходного сигнала Uп-п=10 В, дискретизация 12 Бит/100 МГц/128 кБ, вых. фильтр, доп. функции: режим X-Y, возможность задания сигналов в виде формулы или рисунка, USB 1.1; ПО для Windows XP, Windows 7, Windows 8, Windows 10 (до версии 1709). Питание 220 В, габариты 260х210х70, масса 0,8 кг.
Возможность изготовления и актуальную цену уточняйте в письменном запросе
Двухканальный виртуальный цифровой генератор сигналов произвольной формы представляет собой 12-разрядный цифровой прибор в стандартном конструктиве приборов серии «USB-лаборатория АКТАКОМ», и выдает сигнал произвольной формы или сигнал одной из стандартных форм (синусоидальная, прямоугольная, треугольная и некоторые другие) по двум каналам одновременно. Задание формы и параметров сигналов производится пользователем с помощью компьютера независимо для каждого из каналов. Прибор имеет общий для обоих каналов вход внешней синхронизации для запуска генерации по внешнему событию. Генератор сигналов также вырабатывает выходной сигнал для синхронизации запуска других приборов.
Технические характеристики генератора сигналов
Общие характеристики
Количество выходных каналов
2
Форма выходных сигналов
произвольная или стандартная
Выбор формы для обоих каналов
независимый
ЦАП
12 бит
Максимальное число точек на канал
128 К
Отключаемый фильтр нижних частот
15 МГц
Максимальная частота оцифровки
80 МГц
Полоса частот по уровню 1%
0...10 МГц
Максимальный уровень выходного сигнала от пика до пика:
без дополнительного усилителя
с дополнительным усилителем (только для АНР-3122)
±2,5 В на нагрузке 50 Ом
±20 В на нагрузке 50 Ом
Шаг изменения напряжения выходного сигнала
не более 2,5 мВ; 10 мВ с усилителем
Пределы изменения сдвига сигнала по вертикали
±2,5 В
Длительность фронта прямоугольного сигнала
не более 20 нс
Частота дискретизации
выбирается от 2,44 кГц до 80 МГц
Погрешность
не более 10–6 от выходной частоты
Синхронизация
Выбор режимов синхронизации
перезапуск
однократный или непрерывный
источник
внешний или ручной (внутренний)
полярность
по восходящему или по спадающему фронту
Входной сигнал внешней синхронизации
форма
прямоугольный импульс
амплитуда
ТТЛ-уровень
длительность
не менее 25 нс
Выходной сигнал синхронизации
форма
прямоугольный импульс
амплитуда
ТТЛ-уровень на нагрузке 1 кОм
длительность
не менее 25 нс

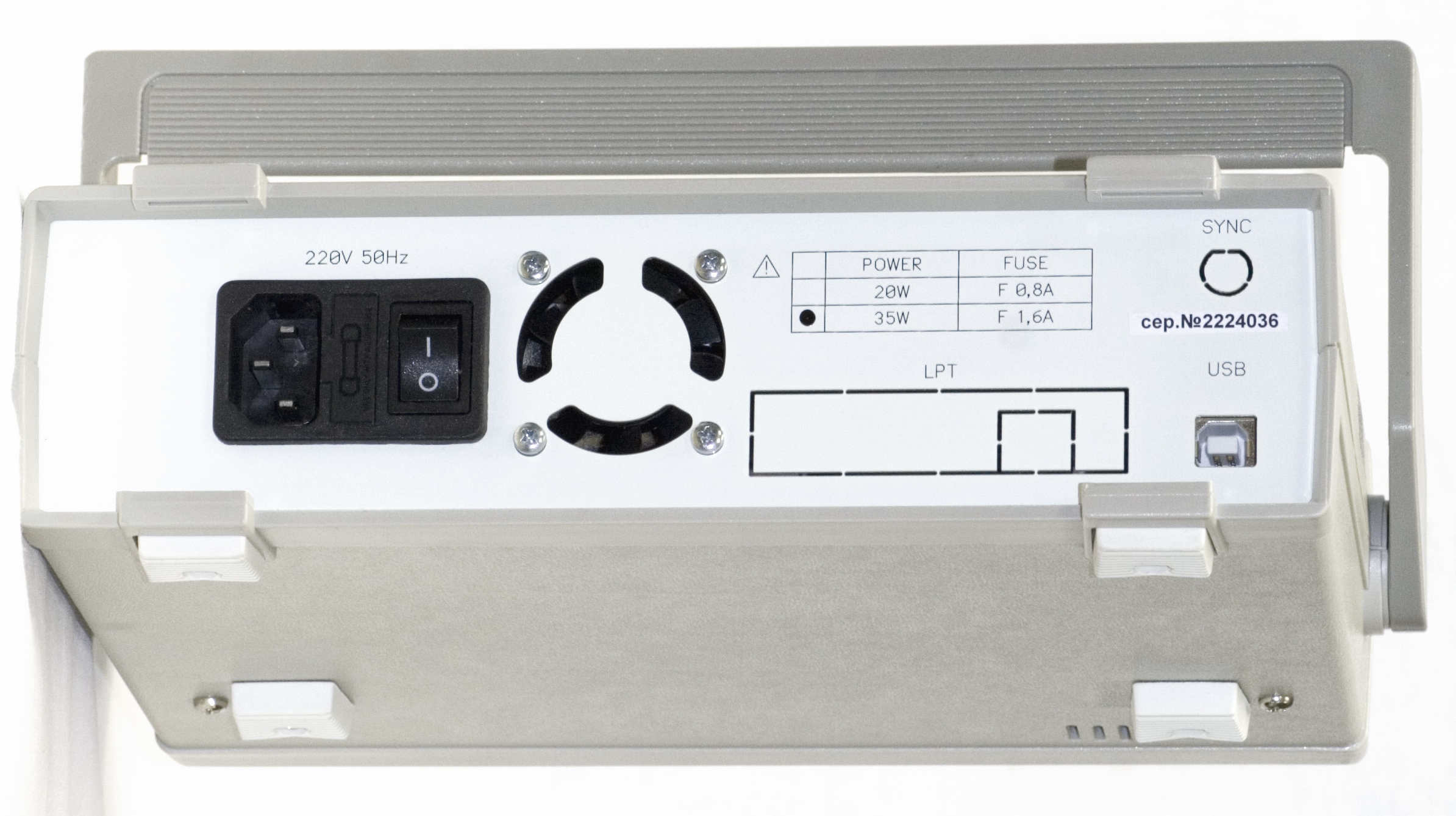

Мощностные и конструктивные параметры
Питание
220 В, 50 Гц, не более 20 Вт
Габаритные размеры
260x210x70 мм
Масса
не более 2,0 кг
Относительная влажность
не более 90% при температуре 25°С
Атмосферное давление
от 495 до 795 мм рт. ст.

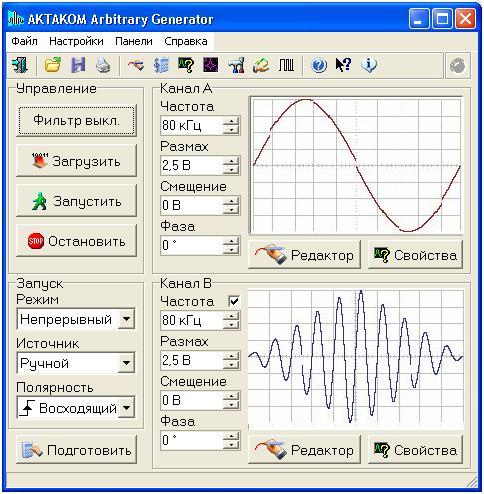

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ AKTAKOM ARBITRARY GENERATOR
НАЗНАЧЕНИЕ:
Приложение AKTAKOM Arbitrary Generator предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе модулей генераторов сигналов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и запись данных, задающих форму сигнала, в память генератора сигналов. Данные формы сигнала могут задаваться пользователем графически, в виде математической формулы (есть встроенный калькулятор формул) или двоичной последовательности: выбраны из списка стандартных сигналов (синус, прямоугольник, треугольник, пила, вспышка, импульс) или быть загружены из ранее сохранённого файла независимо для каждого канала.
Также приложение позволяет задавать форму сигналов для двух каналов одновременно в виде параметрической кривой, т.е. в виде двухмерной фигуры Лиссажу (функция «Лазерное шоу»).
Приложение содержит встроенный модуль анализа для подготовленных к генерации сигналов. В функции модуля анализа входят:
виртуальный осциллограф (показывает форму генерируемых сигналов с учётом ограничений аппаратуры);
автоматическое измерение параметров импульса;
спектральный анализ сигналов;
функции вольтметра и измерителя сдвига фаз.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер и расположение всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Минимальные требования к компьютеру
Порт USB 1.1;
Установленная операционная система Windows XP, Windows 7, Windows 8, Windows 10 (до версии 1709);
Видеосистема VGA (разрешение 640x480, 256 цветов), рекомендуется разрешение 800x600 или более, 24-битный цвет;
Для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема;
Для использования всех возможностей программы мы рекомендуем использование процессора не менее Pentium II 400 и ОЗУ объёмом не менее 32 Мб.
** Полное руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено сайта www.aktakom.ru, после приобретения и регистрации прибора с указанием его серийного номера.
Виртуальные приборы всего за несколько лет стали популярными и даже «модными» среди современных потребителей измерительной техники. Действительно, используя виртуальные приборы, всего за несколько минут можно превратить свой компьютер в универсальный измерительный прибор с отличными параметрами. В данной статье предложена концепция виртуальной измерительной USB-лаборатории, поставляемой под торговой маркой АКТАКОМ. Концепция основана на использовании измерительных модулей, подключаемых к ПК с помощью перспективного USB-интерфейса. Ей характерен комплексный подход к разработке отдельных моделей виртуальных приборов, объединяющий их в единую измерительную систему.
Уровень выходного сигнала для АНР-3121 и АНР-3122: +/-10 В это амплитуда или peak-to-peak?
В имеющихся у нас разных pdf-вариантах руководства по эксплуатации уровень выходного сигнала для АНР-3122 описан по-разному, но везде фигурирует цифра +/-10В.
Однозначно, для прибора АНР-3122 – размах 20 В, т.е. это именно величина от пика до пика и обязательно при нулевом смещении. В приборе нет напряжений питания, позволяющих разогнать сигнал до 40 В. Также нужно иметь ввиду, что введение смещения соответственно изменит и максимально возможный размах, т.к. смещение является частью сигнала.
Дополнительно для сведения: для прибора АНР-3121 – размах 5 В (+/-2,5 В) при нагрузке 1 МОм, и вдвое меньше при нагрузке 50 Ом (т.е. размах 2,5 В, что соответствует +/-1,25 В).
Синхронизованы ли два канала в двухканальном генераторе АНР-3122 и можно ли между ними менять фазу?
1. Генератор АНР-3122 поддерживает функцию изменения фазы выходного сигнала в интервале от -360° до 360°, причем для каждого канала фаза может быть установлена своя.
2. В приборе предусмотрены режимы внешней и внутренней синхронизации.
В режиме внешней синхронизации по команде запуска генерации, поступившей из компьютера, прибор переходит в состояние ожидания запускающего события по входу внешней синхронизации. Генерация сигналов начинается только по обнаружению на этом входе фронта указанной полярности.
В режиме внутренней синхронизации (для его включения в программе следует установить ручной режим запуска) генерация начинается немедленно по команде запуска генерации, поступившей из компьютера. При этом также вырабатывается импульс внутренней синхронизации длительностью не менее 25 нс, который выдается на выход синхронизации прибора.
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх
С каким минимальным шагом по частоте возможна перестройка генератора? Проблема в том, что на частотах около 1 МГц частота на выходе 1001.8 кГц. Это нормальная работа прибора или нет?
Для ответа на этот вопрос кратко поясним, как происходит формирование сигналов в генераторе АНР-3122.
На схеме, приведенной ниже, иллюстрируется работа прибора.
Для выработки сигналов используются следующие исходные данные:
Шаблоны формы сигналов;
Требуемые выходные частоты;
Требуемые значения выходного размаха;
Длина имеющегося буфера памяти прибора.
На первом этапе вычислений подбирается наименьшее общее кратное (НОК) для периодов по обоим сигналам. Поскольку возможности прибора ограничены максимальной длиной буфера памяти, при подборе НОК могут автоматически корректироваться частоты и понижаться дискретность представления формы сигнала. Для устранения этих нежелательных эффектов пользователь может воспользоваться возможностью ручного управления прибором. В этом случае задаются не частоты, а непосредственно длины буферов и кратности шаблонов.
В любом случае, далее производится горизонтальное масштабирование шаблонов: с помощью интерполяционных формул требуемый шаблон строится на заданной длине буфера данных.
После масштабирования по времени производится масштабирование по размаху. В полученном шаблоне определяется максимальный размах и нормируется по размаху, заданному пользователем. С тем же коэффициентом корректируются уровни и всех остальных выборок. Замечание: при использовании ручного управления прибором вертикальное масштабирование не производится, используются оригинальные уровни точек из шаблона формы.
Из подготовленных таким образом шаблонов составляется общий буфер данных, который по команде пользователя пересылается в память прибора.
Запуск генерации сигналов по обоим каналам начинается в соответствии с установленным режимом синхронизации.
После генерации всего записанного массива данных происходит либо остановка генерации (если установлен одиночный режим работы), либо прибор вновь перезапускает генерацию данных с начала (непрерывный режим).
Таким образом, ситуация, описанная в вопросе, является нормальной работой прибора.
