2-х-канальный генератор сигналов произвольной формы - приставка к ПК: 0,02 Гц - 10 МГц, синус, прямоугольник, треугольник, произвольный сигнал, максимальная амплитуда выходного сигнала +/-2,5 В, дискретизация 12 Бит/80 МГц/128 кБ, вых. фильтры, доп. функции: режим X-Y, возможность задания сигналов в виде формулы или рисунка, USB 1.1; ПО для Windows XP, Windows 7, Windows 8, Windows 10 (до версии 1709). Питание 220 В, габариты 260х210х70, масса 0,8 кг

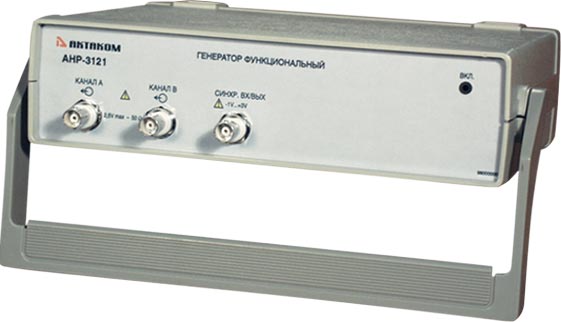

Двухканальный виртуальный цифровой генератор сигналов произвольной формы представляет собой 12-разрядный цифровой прибор в стандартном конструктиве приборов серии «USB-лаборатория АКТАКОМ», и выдает сигнал произвольной формы или сигнал одной из стандартных форм (синусоидальная, прямоугольная, треугольная и некоторые другие) по двум каналам одновременно. Задание формы и параметров сигналов производится пользователем с помощью компьютера независимо для каждого из каналов. Прибор имеет общий для обоих каналов вход внешней синхронизации для запуска генерации по внешнему событию. Генератор сигналов также вырабатывает выходной сигнал для синхронизации запуска других приборов.
Технические характеристики
Общие характеристики
Количество выходных каналов
2
Форма выходных сигналов
произвольная или стандартная
Выбор формы для обоих каналов
независимый
ЦАП
12 бит
Максимальное число точек на канал
128 К
Отключаемый фильтр нижних частот
15 МГц
Максимальная частота оцифровки
80 МГц
Полоса частот по уровню 1%
0...10 МГц
Максимальный уровень выходного сигнала от пика до пика:
без дополнительного усилителя
с дополнительным усилителем (только для АНР-3122)
±2,5 В на нагрузке 50 Ом
±20 В на нагрузке 50 Ом
Шаг изменения напряжения выходного сигнала
не более 2,5 мВ; 10 мВ с усилителем
Пределы изменения сдвига сигнала по вертикали
±2,5 В
Длительность фронта прямоугольного сигнала
не более 20 нс
Частота дискретизации
выбирается от 2,44 кГц до 80 МГц
Погрешность
не более 10–6 от выходной частоты
Синхронизация
Выбор режимов синхронизации
перезапуск
однократный или непрерывный
источник
внешний или ручной (внутренний)
полярность
по восходящему или по спадающему фронту
Входной сигнал внешней синхронизации
форма
прямоугольный импульс
амплитуда
ТТЛ-уровень
длительность
не менее 25 нс
Выходной сигнал синхронизации
форма
прямоугольный импульс
амплитуда
ТТЛ-уровень на нагрузке 1 кОм
длительность
не менее 25 нс
Мощностные и конструктивные параметры
Питание
220 В, 50 Гц, не более 20 Вт
Габаритные размеры
260x210x70 мм
Масса
не более 2,0 кг
Относительная влажность
не более 90% при температуре 25°С
Атмосферное давление
от 495 до 795 мм рт. ст.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ AKTAKOM ARBITRARY GENERATOR
НАЗНАЧЕНИЕ:
Приложение AKTAKOM Arbitrary Generator предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и запись данных, задающих форму сигнала, в память прибора. Данные формы сигнала могут задаваться пользователем графически, в виде математической формулы (есть встроенный калькулятор формул) или двоичной последовательности: выбраны из списка стандартных сигналов (синус, прямоугольник, треугольник, пила, вспышка, импульс) или быть загружены из ранее сохранённого файла независимо для каждого канала.
Также приложение позволяет задавать форму сигналов для двух каналов одновременно в виде параметрической кривой, т.е. в виде двухмерной фигуры Лиссажу (функция «Лазерное шоу»).
Приложение содержит встроенный модуль анализа для подготовленных к генерации сигналов. В функции модуля анализа входят:
виртуальный осциллограф (показывает форму генерируемых сигналов с учётом ограничений аппаратуры);
автоматическое измерение параметров импульса;
спектральный анализ сигналов;
функции вольтметра и измерителя сдвига фаз.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер и расположение всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Минимальные требования к компьютеру
Порт USB 1.1;
Установленная операционная система Windows XP, Windows 7, Windows 8, Windows 10 (до версии 1709);
Видеосистема VGA (разрешение 640x480, 256 цветов), рекомендуется разрешение 800x600 или более, 24-битный цвет;
Для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема;
Для использования всех возможностей программы мы рекомендуем использование процессора не менее Pentium II 400 и ОЗУ объёмом не менее 32 Мб.
*Руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки руководства по эксплуатации перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
Виртуальные приборы всего за несколько лет стали популярными и даже «модными» среди современных потребителей измерительной техники. Действительно, используя виртуальные приборы, всего за несколько минут можно превратить свой компьютер в универсальный измерительный прибор с отличными параметрами. В данной статье предложена концепция виртуальной измерительной USB-лаборатории, поставляемой под торговой маркой АКТАКОМ. Концепция основана на использовании измерительных модулей, подключаемых к ПК с помощью перспективного USB-интерфейса. Ей характерен комплексный подход к разработке отдельных моделей виртуальных приборов, объединяющий их в единую измерительную систему.
Важным достоинством виртуальных приборов является возможность совмещения в одном корпусе двух (или более) различных по функциональному назначению устройств. Примером такого комбинированного прибора является АКТАКОМ АСК-4106, объединяющий в одном корпусе двухканальный цифровой запоминающий осциллограф и генератор сигналов произвольной формы. Основное преимущество такого комплекса заключается в том, что тестируемое изделие подключается к измерительной аппаратуре только один раз, и после этого по заданной программе снимаются все необходимые характеристики и параметры. Другим немаловажным достоинством является то, что состав измерительных функций комплекса можно изменять путем изменения только программного обеспечения, в том числе и самим пользователем.
Уровень выходного сигнала для АНР-3121 и АНР-3122: +/-10 В это амплитуда или peak-to-peak?
В имеющихся у нас разных pdf-вариантах руководства по эксплуатации уровень выходного сигнала для АНР-3122 описан по-разному, но везде фигурирует цифра +/-10В.
Однозначно, для прибора АНР-3122 – размах 20 В, т.е. это именно величина от пика до пика и обязательно при нулевом смещении. В приборе нет напряжений питания, позволяющих разогнать сигнал до 40 В. Также нужно иметь ввиду, что введение смещения соответственно изменит и максимально возможный размах, т.к. смещение является частью сигнала.
Дополнительно для сведения: для прибора АНР-3121 – размах 5 В (+/-2,5 В) при нагрузке 1 МОм, и вдвое меньше при нагрузке 50 Ом (т.е. размах 2,5 В, что соответствует +/-1,25 В).
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх
Программное обеспечение
Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
Версия: 2.0.2.2 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Версия: 1.0.4.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации cигналов для двух каналов.
Версия: 1.1.2.8 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Базовый комплект разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.8.6 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
Версия: 1.2.6.0 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для
двухканальных генераторов сигналов произвольной формы AHP-3121, AHP-3122, AHP-3172, а также модулей генераторов аналоговых сигналов
в составе комбинированных приборов ACK-4106, ACK-4106L, ACK-4114 и ACK-4174. Работает в среде Windows и LabView с интерфейсами USB и LAN.
Версия: 1.0.8.6 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
AHP-3121_SDK Описание библиотеки функций и коды ошибок
Редакция: 1.0.8.6 |
Дата изменения: 24.05.2019
