ADS-3062L Двухканальный USB осциллограф - приставка

Ваша корзина пуста

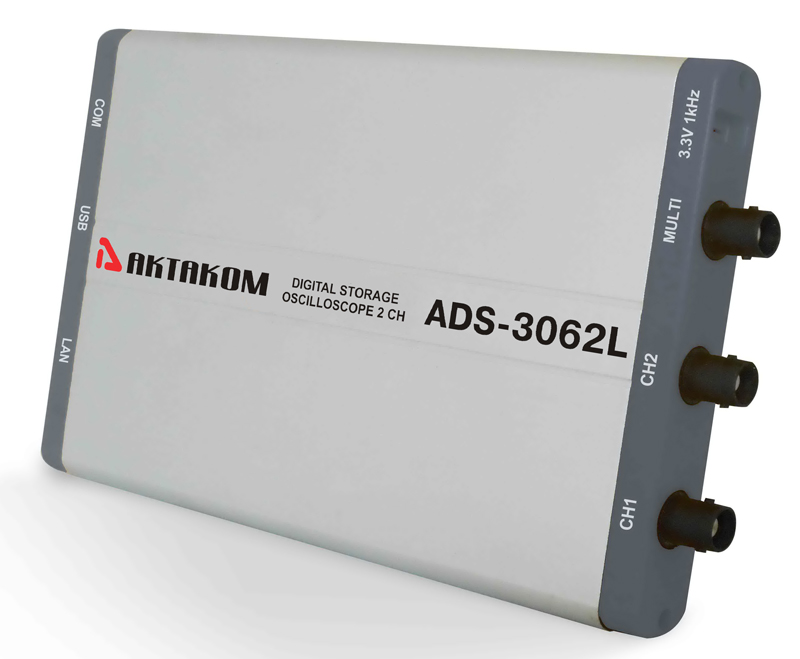

2-х канальный осциллограф- приставка к ПК. Полоса пропускания 60 МГц, Разрешение 8 бит. Дискретизация 500 Мвыб/сек (250 Мвыб/с на канал). Коэф.отклонения 5 мВ/дел - 5 В/дел. Коэф. развертки 5 нс/дел - 100 с/дел.Глубина записи 10 М точек. Макс. вх. напряжение 40 В. Вх.импеданс 1 МОм||10 пФ. 20 автоизмерений, Интерфейсы USB 2.0, LAN. Габартиные размеры 180 х 120 х 18 мм.

Розничная цена (вкл. НДС): недоступно

Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.

Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/с для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус.Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс

Характеритстика			Значение
Полоса пропускания			60 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)		500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход	Связь по входу		закрытый
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		40 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек
	Коэффициент развертки		5 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки		5 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		5 мВ/дел ~ 5 В/дел
	Полоса пропускания для аналогового периодического сигнала		60 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)		≤5.8 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /, FFT
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
Система запуска	Режим запуска		Однократный, обычный, авто
	Тип запуска		Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
	Запуск по видеосигналу		NTSC, PAL и SECAM
	Диапазон установки уровня запуска		±5 делений от центра экрана
Интерфейс			USB 2.0, LAN
Входы/выходы			Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание			от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN
Потребляемая мощность			менее 5 Вт
Габаритные размеры			190 мм × 120 мм × 18 мм (ДВГ)
Вес			около 260 гр

Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов (поставляется с прибором)

Назначение

Приложение предназначено для полнофункционального управления приборами ADS-3112, ADS-3062, ADS-3112L, ADS-3062L, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Возможности

Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика.
В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:

Математическая обработка

AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов 1 и 2 и БПФ.

Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.

Стандартная комплектация

прибор
осциллографические щупы – 2 шт.
сетевой кабель
сетевой адаптер
USB кабель для подключения к ПК
Чехол
руководство по эксплуатации (краткая инструкция)
Программное обеспечение Aktakom DSO-SoftV Программное обеспечение для осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения: Программное обеспечение Aktakom DSO-SoftV Программное обеспечение для осциллографов Версия: 2.0.6 \| Дата изменения: 24.05.2019 Документация ADS-3XXX руководство по эксплуатации Редакция: 161220 \| Дата изменения: 16.12.2020 Наверх

Программное обеспечение

Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

Aktakom DSO-SoftV Программное обеспечение для осциллографов

Версия: 2.0.6 | Дата изменения: 24.05.2019

Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.

Загрузить

¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

Документация

ADS-3XXX руководство по эксплуатации

Редакция: 161220 | Дата изменения: 16.12.2020

Читать

1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.

2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

* в рабочее время по рабочим дням

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Назад в раздел
