2-х канальный USB осциллограф - приставка к ПК - Портативный дизайн!, 100 МГц, 8 бит/ 100 MS/s-10GS/s, расширенный объем памяти на канал 512 К, коэфф. отклонен. 10 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±50В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх./вых. внешн. синхронизации, калибратор, USB 2.0., ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, пит. +5В, размеры 150*85*32, вес 0,19кг
Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
2 независимых канала с полосой пропускания до 100 МГц
буфер записи до 512 кБ на канал (определяется пользователем)
произвольно выбираемая длина предзаписи/послезаписи
высокая чувствительность (от 10 мВ/дел)
автоматическая настройка на входные сигналы
большой выбор курсорных и автоматических измерений
статистические измерения и построение гистограмм
анализатор спектра (БПФ)
цифровой люминофор
аварийная сигнализация
подключение к ПК через USB 2.0
вх./вых. внешней синхронизации (совместимость - ТТЛ)
Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):
НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.
В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:
цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);

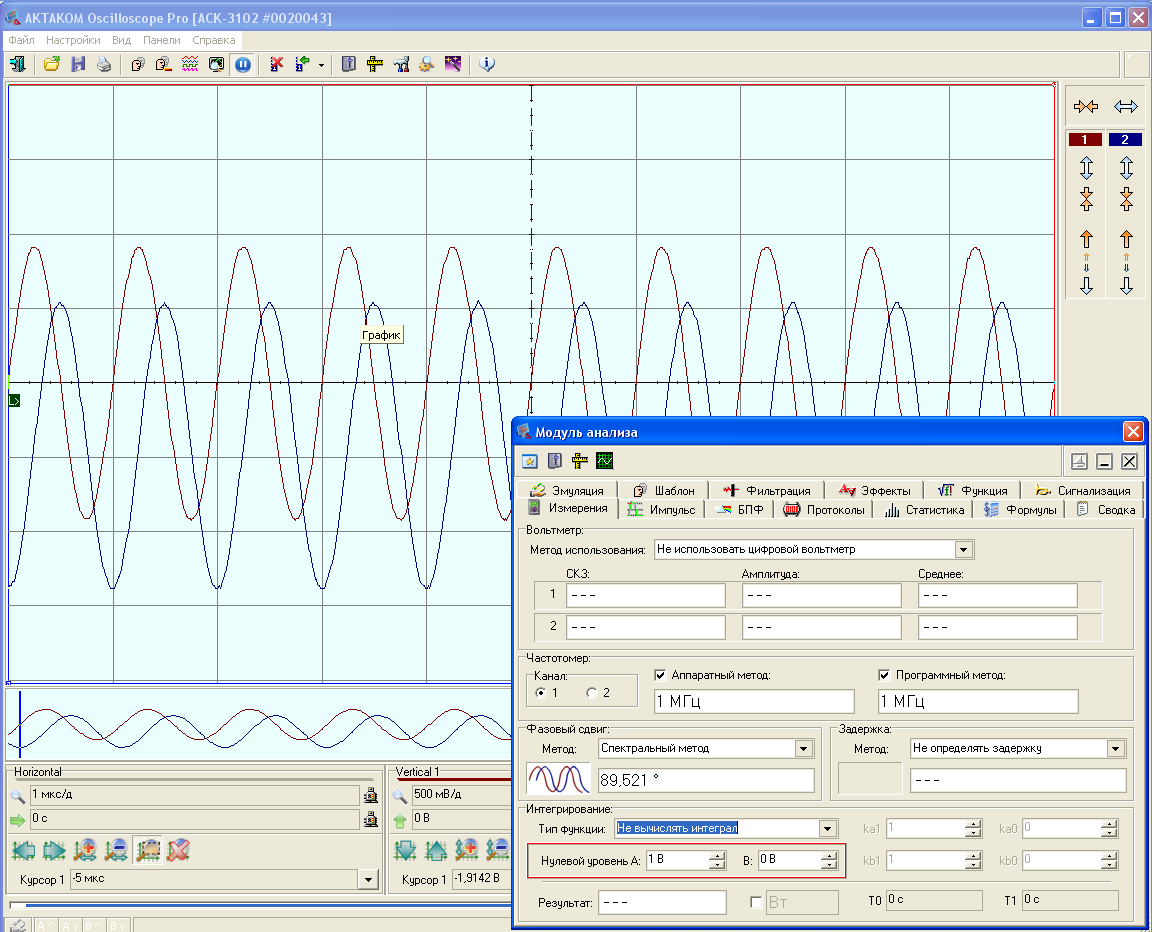

функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;

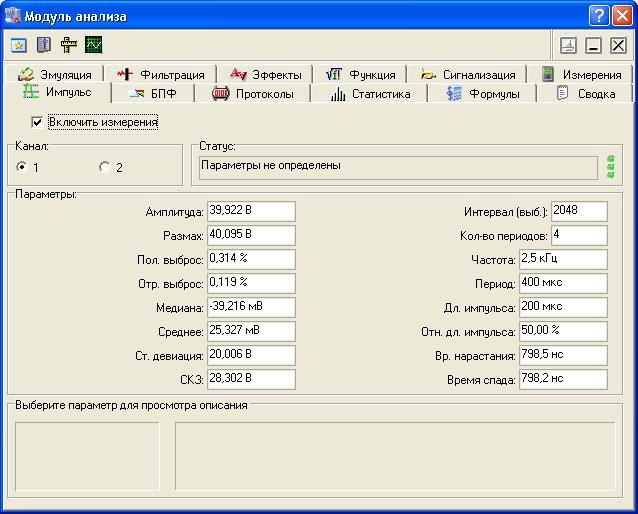

автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
калькулятор формул;
редактор для эмуляции сигналов.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Преимущества "длинной" памяти
Особенностью цифровых виртуальных запоминающих осциллографов является то, что процесс регистрации состоит из двух циклов: первый - непосредственно захват (запись) сигнала во внутреннюю память, второй – передача данных в компьютер для обработки и вывода графической информации на экран. Во время второго цикла информация о сигнале, поступающая на вход прибора, теряется безвозвратно. Попытка уменьшить частоту записи для захвата и записи как можно большей временной части входного сигнала может привести к значительному искажению его формы. Одним из способов увеличения временного интервала захваченного осциллографом события при сохранении максимальной частоты дискретизации является использование «длинной» памяти.
Прибор с «длинной» памятью позволяет фиксировать большую часть сигнала, включая редкие аномалии сигнала, которые могут быть записаны с большей вероятностью, чем при записи в память меньшего объёма. На иллюстрации ниже приведен пример записи в осциллограф с «длинной» памятью с остановкой регистрации и последующим поиском аномалии в сигнале периодического вида. С использованием режима растяжки по горизонтали и последовательным просмотром всей записанной в память осциллограммы можно найти участок сигнала с искаженным по форме импульсом.
АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра - режим спектрального анализа БПФ с возможностью выбора ОКНА и визуализации фазы
АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра - режим спектральго анализа сигнала с выбором ОКНА и переключением вида спектограмы-столбцы-линии

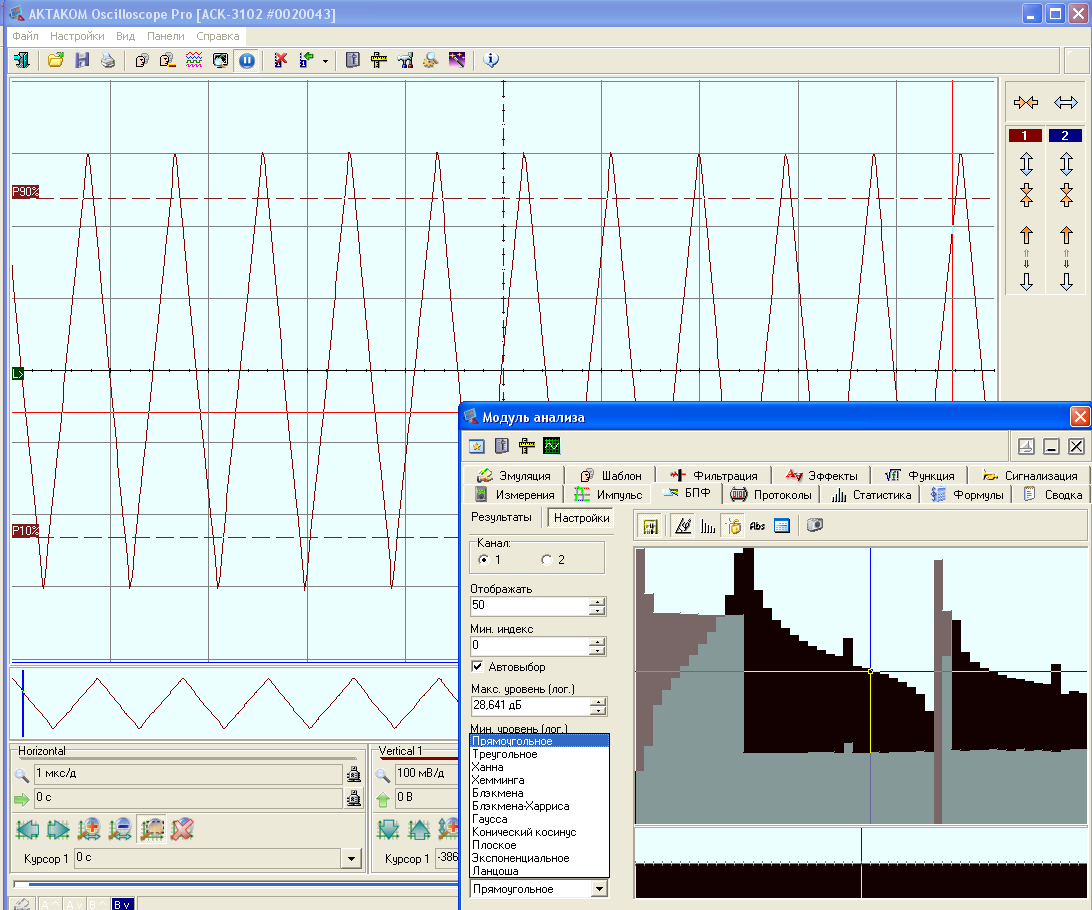

АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра - режим спектрального анализа БПФ с возможностью выбора ОКНА и индикацией абсолютного значения уровня сигнала
АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра - возможность создания сигнала по пользовательской формуле и ручному масштабированию
АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра - возможность создания сигнала из набора вычисляемых функций и автоматического масштабирования формуле и ручному масштабированию

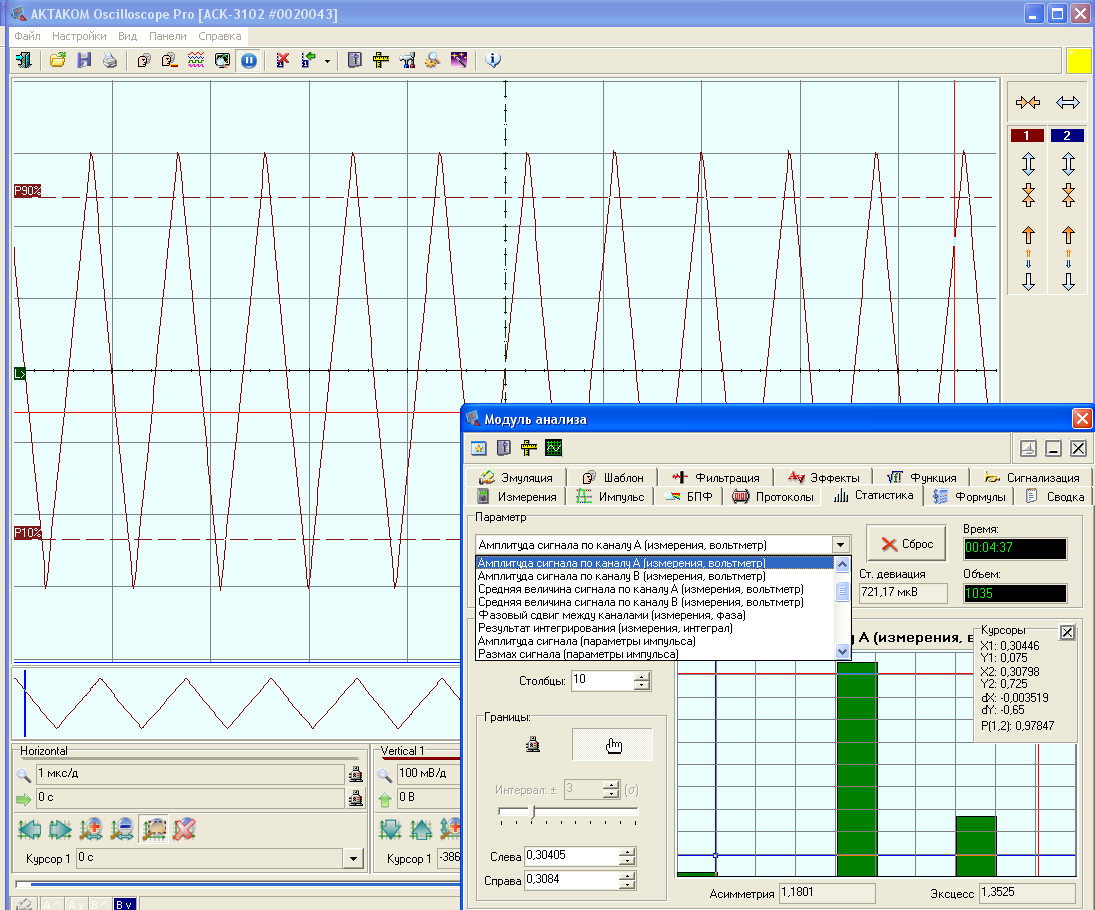

АСК-3102 1М Двухканальный USB осциллограф - приставка + анализатор спектра - режим статистики измеряемых выбранных параметров сигнала в реальном режиме времени
Можно ли использовать прибор АСК-3102 в качестве АЦП, управляемого из собственной программы пользователя?
Да, возможно, для этого следует воспользоваться кмплектом разработчика ACK3102_SDK. Базовая версия этого комплекта распространяется бесплатно. Наверх
Будет ли работать режим расширенной синхронизации в Aktakom Oscilloscope Pro на АСК-3106?
Нет. В ACK-3106 нет расширенной синхронизации. Функции расширенной синхронизации требуют аппаратной поддержки и не могут быть реализованы исключительно программными средствами. Для семейства ACK-3102 режим расширенной синхронизации доступен для моделей с опцией T, например:
"АСК-3712 1Т Двухканальный USB осциллограф - приставка". Наверх
В процессе записи сигналов в режиме самописца некорректно регистрируется сигнал. На вход USB осциллографа подаётся импульсный сигнал частотой 1 МГц. Что делать, чтобы запись сигнала осуществлялась корректно?
В программном обеспечении, поставляемом с цифровыми запоминающими осциллографами – приставками к ПК, предусмотрена возможность записи сигнала на ПК в режиме «САМОПИСЕЦ». Работа аппаратуры и программы в этом режиме существенно отличается от работы в обычном осциллографическом режиме, поскольку сбор данных и вывод их на экран происходит без пауз.
Основным параметром для нормальной работы USB осциллографа в режиме самописца является максимальная частота дискретизации. Максимальная частота дискретизации осциллографа определяется:
Используемым интерфейсом. В приборах АСК-3х02 — это USB 2.0 (максимальная частота дискретизации составляет 200 кГц), а в приборах АСК-31х6 и АСК-31х7 — это USB 1.1 (максимальная частота дискретизации составляет 50 кГц);
Активными процессами, выполняющимися в операционной системе (ОС). При увеличении количества приложений в ОС, скорость обмена данными между прибором и ПК падает.
Для нормальной работы USB осциллографа в режиме самописца частота входного сигнала должна быть в 5-10 раз ниже предельной частоты дискретизации (в режиме самописца, см. ниже). Следовательно, при подаче на вход осциллографа (например, АСК-3116) сигнала частотой 1 МГц самописец не будет осуществлять корректную регистрацию сигнала из-за недостаточной скорости обмена с ПК, так как необходимая частота дискретизации осциллографа будет превышать допустимую.
В ПО AKTAKOM Oscilloscope Pro v2.0.4.3 осуществляется предупреждение пользователя (путем отображения всплывающего окна) при превышении порогового уровня обмена данными ПК с прибором.
При тестировании приборов АСК-3002 и АСК-3102 в режимах самописца (при стандартных работающих приложениях ОС Windows XP, Windows Vista, Windows 7) максимальная частота дискретизации USB осциллографа составила 200 кГц*. При тестировании АСК-3106, АСК-3116, АСК-3107, АСК-3117 — 50 кГц*.
* При выставлении частот дискретизации выше указанных, производилась некорректная запись сигнала и происходило предупреждение системой о снижении частоты для нормальной работы самописца.
Какой формат записи данных в файлы используется в осциллографах USB лаборатории AKTAKOM?
Данные собранных осциллограмм программа может сохранять в файлы на диске компьютера. Для этих файлов используется универсальный битовый формат AKTAKOM USB Lab, который может быть в дальнейшем открыт либо самой программой осциллографа, либо входящей в комплект программного обеспечения утилитой AULFConverter Конвертер файлов. С помощью этой утилиты Вы сможете преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV (Comma Separated Values), который может быть затем открыт любым текстовым редактором или процессором электронных таблиц.
Кроме цифрового сохранения результатов измерений в форме текстового файла, возможно сохранение в файл уже готового изображения полученных сигналов. С помощью соответствующей команды Вы можете сохранить изображение сигналов на графике в файл в формате BMP (Windows bitmap) или в векторных форматах WMF или EMF (Windows metafile). При этом, конечно, сохраняются и все дополнительные элементы графика, например, кривая специальной функции.
У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.
Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.
Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.
Базовый комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.3.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Приложение предназначено для полнофункционального управления приборами ACK-3106, АСК-3106L, ACK-3116, АСК-3002, АСК-3102, ACK-3102 1T, ACK-3102 1M, АСК-3712, ACK-3712 1T, ACK-3712 1M и модулями комбинированных приборов, в которых имеется осциллограф, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
Версия: 2.0.5.8 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
Версия: 2.0.2.2 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Версия: 1.0.4.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
Версия: 1.2.6.0 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для
двухканальных цифровых запоминающих осциллографов ACK-3102, ACK-3002 и ACK-3712. Работает в среде Windows и LabView с интерфейсами USB
и LAN.
Версия: 1.0.3.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
AKTAKOM Pulse Parameters SDK - комплект разработчика программного обеспечения для определения импульсных параметров осциллограмм. Данный комплект разработчика предназначен для использования совместно с SDK для цифровых запоминающих USB-осциллографов АКТАКОМ семейств ACK-3106 и ACK-3102, но может использоваться и самостоятельно, с любыми произвольными осциллографическими данными.
Версия: 1.0.0.1 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
ACK-3102_SDK Описание библиотеки функций и коды ошибок
Редакция: 1.0.3.4 |
Дата изменения: 24.05.2019
