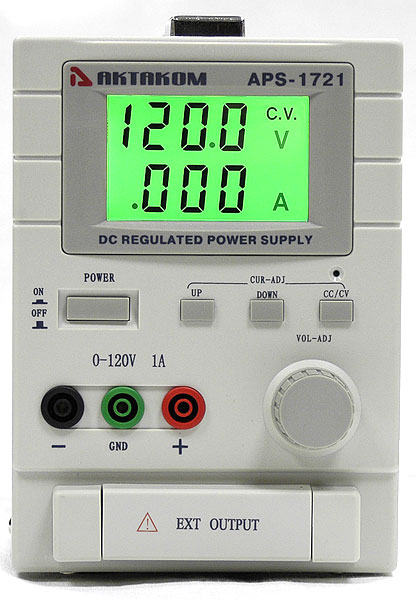

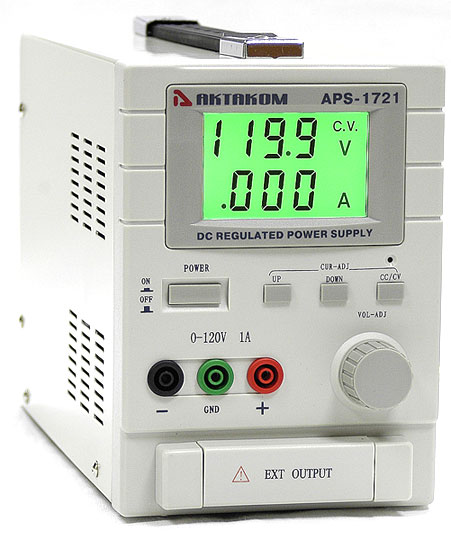

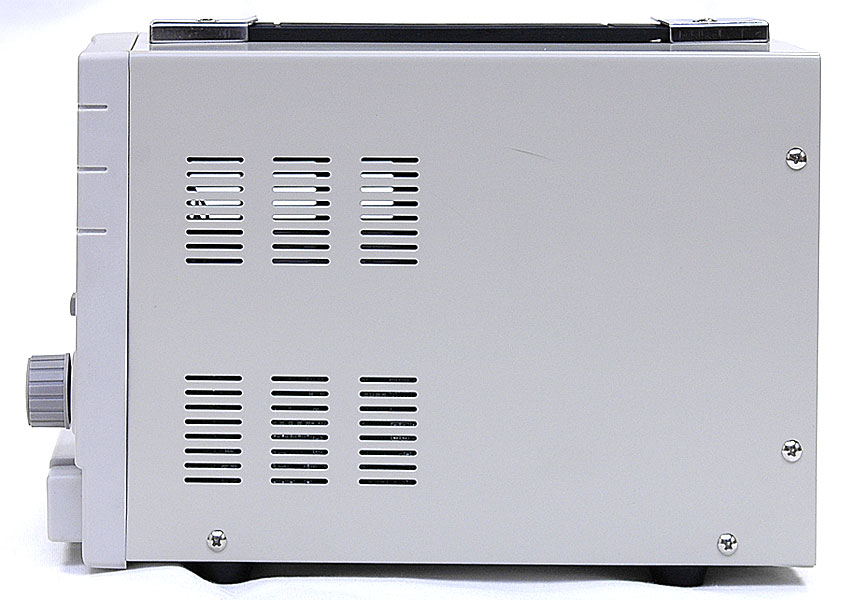

APS-1721 Источник питания

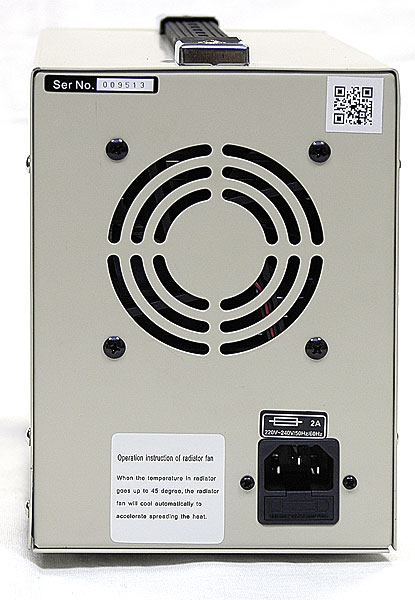

1. Присоедините кабель питания к прибору.

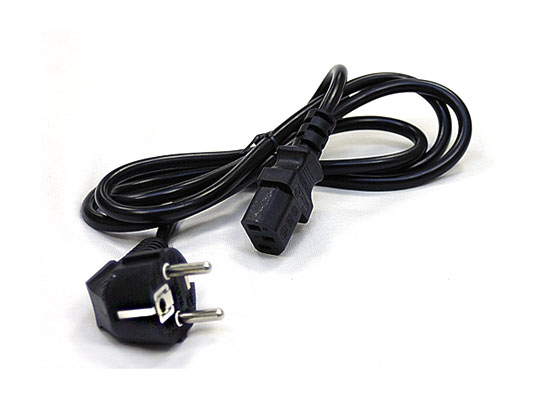

2. Подключите прибор к сети переменного тока штатным кабелем через розетку, оснащенную шиной защитного заземления.
3. Регулятор напряжения «VOL-ADJ» поверните против часовой стрелки до упора.
4. Включите прибор, нажав кнопку POWER. При включении прибора должны засветиться цифровые индикаторы выходного напряжения и тока.
5. Поверните регулятор напряжения «VOL-ADJ» по часовой стрелке до упора, чтобы убедиться, что напряжение на выходе увеличивается до максимального значения, затем против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшилось до 0.
6. Установите регулятор «VOL-ADJ» в среднее положение.
7. Нажмите кнопку СС/СV, над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы «+» и «-». Затем, нажимая кнопки UP и DOWN проверьте, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.

3.1. Работа в режиме стабилизации тока

1. При помощи регулятора «VOL-ADJ» установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).

2. Нажмите кнопку «СС/СV», над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы «+» и «-». При помощи кнопок UP и DOWN установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.

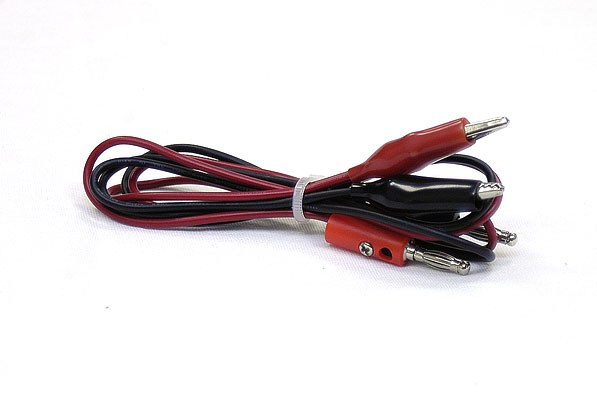

3. Разомкните выходные клеммы «+» и «-» и подключите к прибору нагрузку.

4. Перед выключением прибора отсоедините нагрузку.

3.2. Работа в режиме стабилизации напряжения

1. Регулятор напряжения «VOL-ADJ» отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.

2. Замкните накоротко выходные клеммы. Нажмите кнопку СС/СV, над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы «+» и «-». При помощи кнопок UP и DOWN установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.

3. Разомкните выходные клеммы «+» и «-» и подключите к прибору нагрузку.

4. Перед выключением прибора отсоедините нагрузку.

3.3. Работа источника питания под управлением персонального компьютера (APS-1721L, APS-1721 с опцией LS)

В комплект приобретённого Вами прибора (APS-1721L, APS-1721 с опцией LS) входит программное обеспечение (условно-бесплатная версия), которое не имеет физического носителя (CD-диска). Программное обеспечение Вы сможете загрузить с сайта www.aktakom.ru.

Запись программного обеспечения на компакт диск и его доставка, в случае необходимости, осуществляется за дополнительную плату.

Для загрузки условно бесплатной версии программного обеспечения зайдите на сайт www.aktakom.ru, авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Регистрация» и укажите все необходимые данные. Затем выберите из списка Ваш прибор и введите его серийный номер.

ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт , если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки на файлы, доступные для загрузки.

Источник питания с опцией L или LS обеспечивает дистанционное управление по интерфейсам USB или LAN (протокол TCP/IP).

1. Первое подключение к ПК нужно выполнять по интерфейсу USB. Это позволит установить параметры локальной сети для соединения с источником питания по интерфейсу LAN.

Для автоматического поиска и подключения прибора рекомендуется после установки программы Aktakom Power Manager (APM) на Ваш компьютер не запускать программу, а вначале подключить кабель USB прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.

ВНИМАНИЕ! При первом запуске Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации прибора. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.

2. Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается ПК и программе, подключенной по USB.

ВНИМАНИЕ! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».

3. Интерфейс LAN должен быть предварительно cконфигурирован. Для этого используется программа Aktakom Net Configurator (ANC) версии 1.1.0.6 и выше. Программу ANC можно бесплатно загрузить с сайта www.aktakom.ru.

4. Для дистанционного управления прибором можно применять готовые программы Aktakom Power Manager и Aktakom Power Manager Light (APMLight) или создать свою программу, используя комплект средств разработки ПО (SDK). SDK представлен в двух вариантах: APSxxxxL_SDK_Base Базовый комплект средств разработки ПО и APSxxxxL_SDK Полный комплект средств разработки ПО.

5. Программное обеспечение Aktakom Power Manager Light (APMLight) (условно-бесплатная версия) обеспечивает дистанционное управление выходным напряжением и током стабилизации источника питания в ручном режиме в непосредственно в программе.

6. Программное обеспечение Aktakom Power Manager (APM) реализует широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режимах. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой. При помощи данного программного обеспечения пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры (эта версия ПО является дополнительной платной опцией и приобретается отдельно).

7. Подробную информацию о программном обеспечении SDK и его использовании можно получить на сайте www.aktakom.ru.

8. Программное обеспечение распространяется по лицензии. При первом запуске программы нужно принять лицензионное соглашение.

3.4. Работа источника питания с использованием внешней синхронизации (APS-1721 с опцией LS)

Источник питания с опцией LS обеспечивает возможность внешнего запуска по сигналу, поданному на вход внешней синхронизации.

Сигнал синхронизации – это напряжение от 0 до 5 B постоянного тока (не более 5,5 В), ток не должен превышать 5 мА (входное сопротивление входа синхронизации 3,6 кОм). Разъем синхронизации – аудио разъем диаметром 3,5 мм с тремя контактами. Схема подключения представлена на рис. 5.

Рис. 5. Схема подключения

Вход синхронизации гальванически не связан с цепями внутри истопника питания. Срабатывание происходит по событию синхронизации.

События синхронизации:

1. Фронт. Переключение выхода блока питания происходит при обнаружении перехода сигнала синхронизации из нижнего состояния в верхнее.

Рис. 6. Синхронизация по фронту

2. Спад. Переключение выхода блока питания происходит при обнаружении перехода сигнала синхронизации из верхнего состояния в нижнее.

Рис. 7. Синхронизация по спаду

Режим работы с синхронизацией по событиям нужно предварительно активировать в программном обеспечении Aktakom Power Manager (APM) и Aktakom Power Manager Light (APMLight). Активированные события синхронизации устанавливают заранее заданное в программе выходное напряжение или ток стабилизации или обеспечивают переход к следующему шагу функционального управления, заданному в Aktakom Power Manager.

Подробнее использование синхронизации изложено в описании программ.
