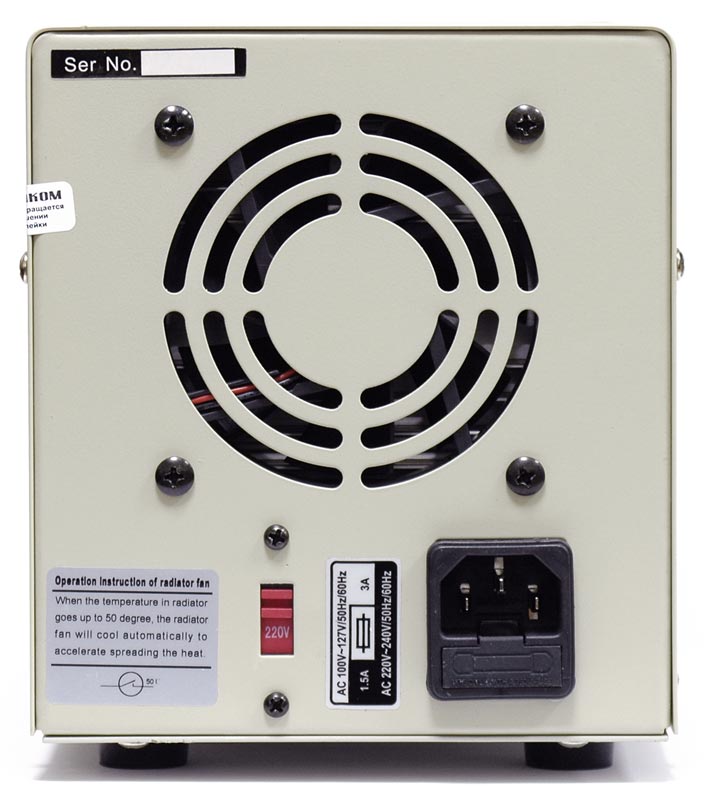

APS-1333 Источник питания

Недорогие аналоговые источники питания с цифровой индикацией предназначены для проведения работ в процессе наладки, ремонта и лабораторных исследований. Источники питания выдают плавно регулируемое постоянное стабилизированное напряжение и стабилизированный ток.

• 3-разрядный LED дисплей
• Защита от короткого замыкания, от перегрузки по току и от переполюсовки
• Режим стабилизации тока и стабилизации напряжения

Технические характеристики

• Кол-во каналов: 1
• Выходное напряжение: 0...30 В
• Выходной ток: 0...3 А
• Разрешение установки выходного напряжения 0,1 В
• Разрешение установки выходного тока 0,01 А
• Погрешность установки выходного напряжения: 1%Uуст+2 емр
• Погрешность установки выходного тока: 2% Iуст + 2 емр
• Пульсация + шум по напряжению (среднеквадратичное значение), не более 10 мВ
• Питание: 220±22 В
• Масса: 5 кг
• Габаритные размеры: 291х136х158 мм

Стандартная комплектация

• Источник питания
• Кабель питания
• Эксплуатационный документ

Установка значений напряжения и тока в источниках питания APS-1333, APS-1335 и APS-1338

1. Нажмите кнопку (9) включения прибора (положение ON – утопленное). При этом цифровые индикаторы выходного напряжения (1) и тока (2) должны засветиться.

2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) поверните против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшается до 0 В, затем до упора по часовой стрелке, чтобы проверить, что напряжение на выходе увеличивается до максимального значения (регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) при этом должны быть установлены в среднем положении). При этом прибор находится в режиме стабилизации напряжения и светится индикатор режима «стабилизация напряжения» (CV) (8).

3. Установите регуляторы «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) в крайнее положение по часовой стрелке, а регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) поверните против часовой стрелки до упора.

4. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс* и допустимой мощностью не менее Uмакс/Iмакс, а затем поверните регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке до упора для того, чтобы проверить, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Прибор переходит в режим стабилизации тока и светится индикатор «стабилизация тока» (СС) (7).

* Uмакс и Iмакс максимальные значения напряжения и тока в соответствии с табл. 1 "Руководства по эксплуатации".

Работа в режиме стабилизации напряжения в источниках питания APS-1333, APS-1335 и APS-1338

1. Включите питание прибора.

2. При помощи регуляторов «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) установите требуемое значение выходного напряжения (к выходным клеммам (10) и (12) при этом ничего не должно быть подключено).

3. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс и допустимой мощностью не менее Uмакс/Iмакс, затем, поворачивая регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке установите максимально допустимое значение тока для нагрузки. Если в эксплуатационном режиме уменьшение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока и выходное напряжение уменьшится.

4. Разомкните выходные клеммы (10) и (12) и подключите к прибору нагрузку.

5. В режиме стабилизации напряжения светится индикатор «стабилизация напряжения» (CV) (8).

6. Перед выключением прибора отсоедините нагрузку.

Режим стабилизации тока в источниках питания APS-1333, APS-1335 и APS-1338

1. Регулятор силы тока «CURRENT COARSE» (5) поставьте в среднее положение. Включите питание прибора.

2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме увеличение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей выходных клеммах (10) и (12) предварительно установленного предельного значения напряжения, а выходной ток уменьшится.

3. Установите регуляторы силы тока «CURRENT COARSE» (5) и «CURRENT FINE» (6) в крайнее положение против часовой стрелки.

4. Подключите к прибору нагрузку.

5. При работе прибора в режиме стабилизации тока светится индикатор «стабилизация тока» (СС) 7.

6. Перед выключением прибора отсоедините нагрузку.
