Линейный управляемый источник питания, 30 В, 5 А. Макс. мощность 150 Вт. 1 канал, 2 LED индикатора. Пульсации/шум - 2 мВ скз. Разрешение установки выходного напряжения - 10 мВ, выходного тока - 1 мА. 3 ячейки памяти для записи установок, функция ограничения выходного тока (ОСР). USB, LAN Размеры 115 x 190 x 240. Вес 5,3 кг Доступны к заказу с быстрыми сроками!

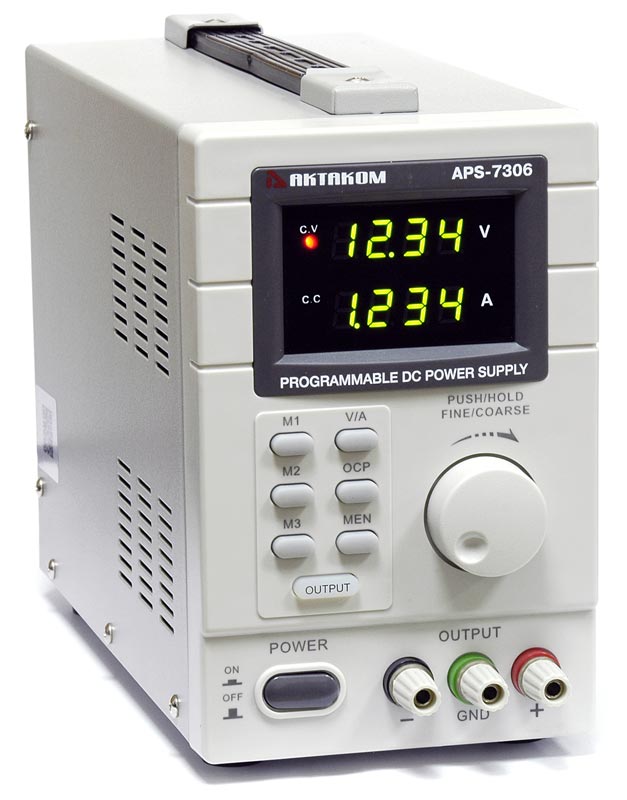

Управляемые источники питания APS-7306L предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований в условиях умеренного климата. Применяются в ремонтных и научно-исследовательских лабораториях.

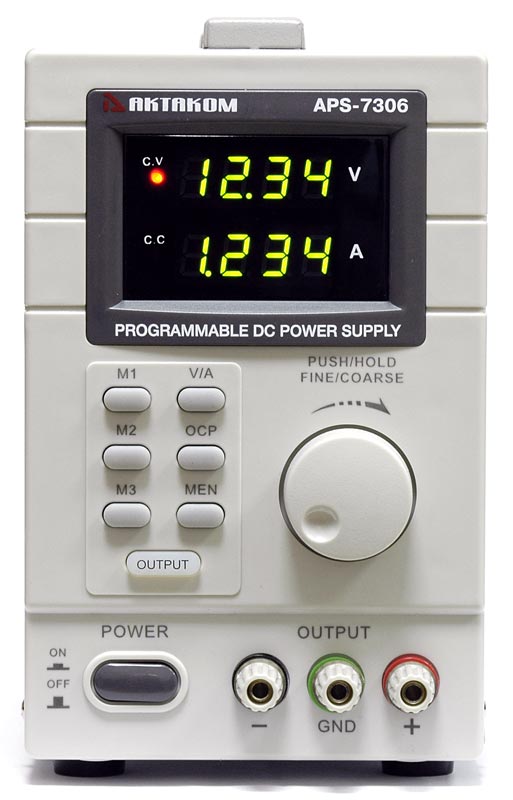

Кнопка OUTPUT для включения и выключения подачи сигнала на выходные клеммы прибора
Кнопка MEN для активации режима сохранения настроек в памяти.
Кнопки М1, М2, М3 для сохранения и вызова предустановленных настроек
Кнопка V/C для выбора регулировки тока и напряжения
Кнопка ОСР для включения и выключения защиты от превышения по току
Индикатор режима стабилизации тока
Индикатор режима стабилизации напряжения
Цифровой индикатор величины напряжения на выходе
Цифровой индикатор величины тока на выходе
Поворотный регулятор
Выходная клемма «-»
Выходная клемма заземления
Выходная клеммы «+»
Разъём подключения сетевого кабеля и держатель предохранителя.
Вентилятор охлаждения
Разъем USB
Разъем синхронизации (только для APS-7306LS)
Разъем LAN (только для APS-7306L и APS-7306LS)
2. Подготовка прибора к работе
Присоедините кабель питания к прибору.
Подключите прибор к сети переменного тока штатным кабелем через розетку, оснащенную шиной защитного заземления.
Включите прибор, нажав кнопку POWER. При включении прибора должны засветиться цифровые индикаторы выходного напряжения и тока.
3. Порядок работы
3.1. Установка выходных напряжения и тока
Нажмите кнопку V/A для перехода в режим установки напряжения или тока. При выборе начнут мигать цифры индикатора напряжения или тока.
Для точной настройки напряжения/тока нажатием на поворотный регулятор перемещайтесь между разрядами. После того как цифровое значение выбранного разряда начнёт мигать поворотным регулятором установите необходимое значение этого разряда.
3.2. Работа в режиме стабилизации тока
Установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).
Установите максимально допустимое значение тока для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока (загорится индикатор «СС»), и выходное напряжение пропорционально упадет.
Подключите к прибору нагрузку.
Нажмите кнопку OUTPUT для включения выхода.
Перед выключением прибора нажмите кнопку OUTPUT для выключения выхода и отсоедините нагрузку.
3.3. Работа в режиме стабилизации напряжения
Установите половину максимального значения тока.
Введите максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения (загорится индикатор «CV») с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.
Установите требуемое значение выходного тока.
Нажмите кнопку OUTPUT для включения выхода.
Перед выключением прибора нажмите кнопку OUTPUT для выключения выхода и отсоедините нагрузку.
3.4. Сохранение в память и вызов настроек
Данная функция позволяет сохранить в памяти прибора установленные значения напряжения и тока для их последующего вызова. В памяти прибора можно сохранить до 3 комбинаций настроек выходных напряжения и тока.
Нажмите кнопку MEN. Установленные значения напряжения и тока на дисплее начнут мигать. Нажмите кнопку М1, М2, М3 для выбора соответствующей ячейки памяти 1, 2 или 3. Настройки автоматически сохраняются в памяти выбранной ячейки, дисплей перестаёт мигать.
При вызове ячейки памяти нажмите соответствующую кнопку М1, М2, М3 – последние установленные значения напряжения и тока отобразятся на индикаторах.
3.5. Защита от перегрузки по току (функция OCP)
Для включения защиты от перегрузки по току нажмите кнопку введите значение силы тока, затем нажмите кнопку ОСР.
В случае активации защиты при перегрузке загорится индикатор «OCP» и выход источника питания отключится.
3.6. Конфигурация интерфейса дистанционного управления
Конфигурирование интерфейсов дистанционного управления и сведения о программном обеспечении доступны после регистрации товара (с указанием серийного номера прибора) на сайте www.aktakom.ru.
Загрузить в PDF
Токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?
В источниках питания Актаком используется 2 вида защиты.
В более простых бюджетных источниках используется защита включением режима «стабилизация тока» (СС). При уменьшении сопротивления нагрузки (или коротком замыкании) источник уменьшает напряжение на выходных клеммах до минимального уровня и остается таким, пока на клеммах не возникнет сопротивление нагрузки. При появлении сопротивления, напряжение (и ток) начнут пропорционально расти до установленного значения.
В более сложных источниках, помимо режима стабилизации тока есть режим защиты от превышения тока –«OCP» (Over Current Protection). Этот режим включается независимо от режима «стабилизации тока» и позволяет выставить любое предельное значение тока, при котором источник отключит напряжение на выходных клеммах. После срабатывания защиты источник будет находится с отключенными клеммами до тех пор, пока не будут нажаты определенные кнопки на панели управления прибором, независимо от состояния нагрузки.
В многоканальных источниках встречаются варианты защиты OCP как на отдельные каналы, так и на суммарную выходной ток источника.
Таким образом, можно считать, что в приборах без режима «OCP» реализована схема защиты «стабилизацией тока», а в приборах с «OCP» защита по току работает в режиме триггера.
Однако, надо помнить, что в обоих случаях при срабатывании защиты выходные клеммы (и нагрузка) гальванически не отвязаны от источника питания.
Одним из важнейших инструментов в области промышленного производства, лабораторных исследований, деятельности ремонтных мастерских является источник питания. Это приводит к тому, что модельный ряд источников питания АКТАКОМ постоянно обновляется, появляются новые модели, возможности и функционал, необходимость которых диктуется потребительским рынком. В данной статье представлена новинка – источник питания APS-7306L с возможностью управления по интерфейсам USB и LAN и встроенной схемой синхронизации.
Благодаря пандемии, практически каждый человек в мире познакомился с
бесконтактными измерениями, на примере инфракрасного термометра. В
настоящем обзоре рассказывается о технологиях удаленного контроля
устройств и беспроводной передачи данных, которые используются в
контрольно-измерительной технике под торговой маркой АКТАКОМ.
Для чего используется программное обеспечение Актаком Power Manager?
Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Как в программе АРМ увидеть серийный номер прибора?
Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы. Наверх
Как подключиться к APS-7306L / 7306LS по сети?
Перед работой с прибором в компьютерных сетях необходимо настроить сетевые параметры прибора. Сетевые параметры прибора устанавливаются/изменяются при помощи программы ANC.
Рис. 1. Главное окно программы ANC
После настройки сетевых параметров прибора, необходимо установить соответствующие настройки прибора в программе APM. Прибор, для которого устанавливаются сетевые параметры, выбирается на вкладке “Техника” в окне “Настройки” в списке “Модель прибора”.
Рис. 2. Вкладка “Настройки” программы APM.
Далее необходимо перейти на вкладку “Сокеты” и ввести сетевые параметры прибора, к которому подключаемся. После того, как параметры введены необходимо нажать кнопку
Рис. 3. Вкладка “Сокеты” программы APM. Ввод параметров.
Рис. 4. Вкладка “Сокеты” программы APM. Добавление сокета
Затем необходимо снова зайти на вкладку “Техника” и нажать кнопку с изображением локатора, для поиска приборов сетевые параметры, которых были введены. Для подключения к найденному прибору достаточно выбрать его из списка и нажать кнопку
Внимание! Если в списке “Модель прибора” на вкладке “Техника” в окне “Настройки” был выбран другой источник питания сетевые параметры необходимо установить заново, а именно: перейти на вкладку сокеты выбрать или ввести заново сетевые параметры и нажать кнопку
Источник питания может быть подключён к программе двумя способами: по интерфейсу USB или по сетевому интерфейсу LAN (протокол TCP/IP).
Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.
Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.
Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.
Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.
Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».
1) Подключение по USB
Откройте окно настроек (в главном меню Настройки – Панель настроек, или просто клавиши Ctrl+O). Перейдите на вкладку Техника. В списке Модель прибора выберите нужный вам тип устройств и нажмите кнопку «Обнаружить» :
После окончания сканирования выберите нужный прибор из списка обнаруженных устройств и нажмите кнопку «Подключить» :
Устройство подключено к программе и готово к работе.
2) Подключение TCP/IP
Сетевое подключение требует одного предварительного шага: нужно добавить сокет устройства.
В окне Настроек перейдите на вкладку Сокеты и в поле Имя впишите IP-адрес прибора в соответствии его сетевым настройкам. Проверьте, что поля Порт и Логин также соответствуют настройкам прибора. Нажмите кнопку «Добавить» :
В списке сокетов добавится строка с сетевыми настройками прибора.
Далее действуйте аналогично подключению по USB.
Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
Программное обеспечение
Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
Программное обеспечение AKTAKOM Power Manager 21 Light предназначено для дистанционного управления лабораторными источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Позволяет использовать вход внешней синхронизации.
Версия: 1.0.1.2 |
Дата изменения: 17.10.2024
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.1.1 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.2 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Программное обеспечение AKTAKOM Power Manager 21 Pro предназначено для дистанционного управления лабораторными источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Позволяет использовать вход внешней синхронизации. Обладает расширенным набором функций: управление списком команд, управление шаблонами, сохранение данных и др.
Версия: 1.0.0.4 |
Дата изменения: 18.11.2022
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Версия: 1.0.6.0 |
Дата изменения: 18.06.2021
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
Версия: 1.1.0.7 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для управляемых источников питания AKTAKOM APS-7306L. Работает в среде Windows и LabView с интерфейсами USB и LAN.
Версия: 1.0.0.2 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для управляемых источников питания AKTAKOM. Работает в среде Windows и LabView с интерфейсами USB и LAN.
Версия: 1.0.1.1 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Aktakom Power Manager Light руководство по эксплуатации
Дата изменения: 24.05.2019
