60 В, 10 А. Макс. мощность 600 Вт. Линейный. 2 LED индикатора. 1 канал. 4-х проводная схема. Пульсации/шум - 10 мВ скз. Кнопка включения/отключения нагрузки. Разрешение 10 мВ/ 1 мА. Интерфейсы USB и LAN. Размеры 265 x 140 x 360. Вес 17 кг Доступны к заказу с быстрыми сроками!
Источники питания APS-3610 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований.
Есть ли в источниках питания Актаком APS-3103/3310/3320/3605/3610 защита от короткого замыкания?
Да, есть.
Практически все современные источники питания имеют два режима работы: режим стабилизации напряжения и режим стабилизации тока. При коротком замыкании источник питания автоматически переходит из режима стабилизации выходного напряжения в режим стабилизации выходного тока, и выходное напряжение пропорционально уменьшается. При этом ток в подключенной к источнику питания нагрузке будет ограничен значением, установленным поворотным шлицем под отвертку для регулировки величины выходного тока, расположенным на передней панели источника питания. Для лучшей защиты рекомендуется выставлять малое значение тока. В случае короткого замыкания ток в подключенной нагрузке будет ограничен установленным на источнике питания значением. Наверх

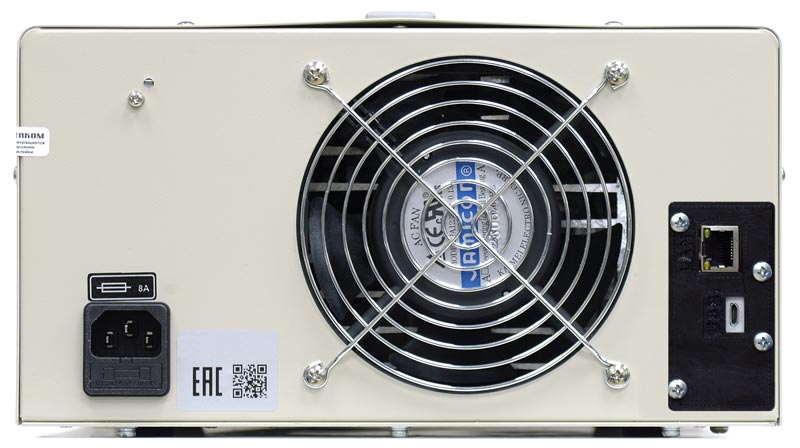

Когда должен включаться вентилятор охлаждения в источнике питания APS-3610? Он должен работать постоянно или включаться только при перегреве?
В источнике питания APS-3610 реализована схема "интеллектуального" управления вентилятором. При включении источника питания APS-3610 вентилятор охлаждения не включается, как это обычно принято в подобных устройствах. Для управления работой вентилятора на внутреннем радиаторе установлен термодатчик, при нагреве которого включается вентилятор для охлаждения. При снижении температуры вентилятор отключается. Например, под нагрузкой 4,5 А, 40 В вентилятор включается через 5 минут, отключается через 2 минуты. Наверх
Как подключиться к источнику питания APS-31xxL\33xxL\36xxL\71ххL\72ххL по web-интерфейсу?
Возможность дистанционного управления источником питания серии APS-31xxL\33xxL\36xxL\71ххL\72ххL по web-интерфейсу отсутствует.
Для дистанционного управления источником питания серии APS-31xxL\33xxL\36xxL\71ххL\72ххL применяется программное обеспечение из комплекта поставки прибора. Наверх
Что показывает индикатор на передней панели источника питания?
На передней панели располагается индикатор подключения, который показывает состояние (статус) дистанционного управления прибора:
в режиме ручного управления – индикатор не горит
включен USB кабель (работа по USB) – горит красный цвет индикатора
включен LAN кабель (USB кабель вынут) – горит зеленый цвет индикатора
в программе установлен режим «подключен» (прибор работает в режиме дистанционного управления, ручное управление отключено) – индикатор мигает зеленым или красным цветом.
Как осуществляется работа в режиме стабилизации тока?
Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
При помощи регулятора «VOLTAGE» установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).
При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет.
Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
Как осуществляется работа в режиме стабилизации напряжения?
Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
Регулятор напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.
При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки.
Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
Есть ли в APM и APM Lt функция программного отключения подачи питания на нагрузку?
В программном обеспечении APM Aktakom Power Manager и APM Light Aktakom Power Manager Light есть функция включения / отключения подачи напряжения на нагрузку. За эту функцию отвечает красная кнопка в левом нижнем углу главного окна ПО. Наверх
Возможно ли последовательное объединение двух источников питания APS-3xxxL для организации двухполярного питания?
Физически последовательно соединить два источника питания возможно. В штатной программе объединение нескольких источников питания не предусмотрено, но возможно создание собственного ПО клиента с управлением несколькими источниками с помощью предоставляемого SDK.
Наверх
Какой максимальный ток потребляет от сети источник питания APS-3610 при максимальной нагрузке?
Лабораторный источник питания постоянного тока АКТАКОМ APS-3610 при максимальной нагрузке 60 В и 10 А (600 Вт постоянного тока) потребляет от сети 220 В ток 5,2 А, т.е. 1144 ВА. Наверх
Какое назначение имеет двухцветный двухжильный кабель, имеющий с одной стороны клемму под винт?
Этот кабель предназначен для реализации части четырехпроводной схемы подключения, при этом обрезанная часть кабеля может быть припаяна пользователем самостоятельно, вставлена под винт, в гнезда или удлинена, в зависимости от расстояния между данным источником питания и реальной нагрузкой. Кабель выполнен в виде части витой пары для демонстрации принципа правильного исполнения обратной связи для уменьшения помех и обеспечения лучшей стабильности выходного напряжения / тока в нагрузке. Кабель не нужно использовать при применении двухпроводной схемы (наиболее часто используемой) подключения источника питания к нагрузке. Кабель не обязательно использовать при работе на малых расстояниях и/или небольших токах.
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх
Для чего используется светодиод в этой модели?
Cветодиод является индикатором состояния интерфейса, через который источник питания взаимодействует с ПК. У него есть следующие состояния:
Постоянный зеленый - прибор подключен к ПК через интерфейс LAN, передачи данных нет;
Мигающий зеленый - прибор подключен к ПК через интерфейс LAN, происходит передача данных;
Постоянный красный - прибор подключен к ПК через интерфейс USB, передачи данных нет;
Мигающий красный - прибор подключен к ПК через интерфейс USB, происходит передача данных.
Для чего используется программное обеспечение Актаком Power Manager?
Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Как в программе АРМ увидеть серийный номер прибора?
Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы. Наверх
Поддерживается ли USB TMC при программировании APS-3xxxL через USB?
В этих приборах не используется USB TMC. Стандартный USB-драйвер входит в комплект ПО. Наверх
Как подключить источник питания к программе?
Источник питания может быть подключён к программе двумя способами: по интерфейсу USB или по сетевому интерфейсу LAN (протокол TCP/IP).
Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.
Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.
Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.
Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.
Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».
1) Подключение по USB
Откройте окно настроек (в главном меню Настройки – Панель настроек, или просто клавиши Ctrl+O). Перейдите на вкладку Техника. В списке Модель прибора выберите нужный вам тип устройств и нажмите кнопку «Обнаружить» :
После окончания сканирования выберите нужный прибор из списка обнаруженных устройств и нажмите кнопку «Подключить» :
Устройство подключено к программе и готово к работе.
2) Подключение TCP/IP
Сетевое подключение требует одного предварительного шага: нужно добавить сокет устройства.
В окне Настроек перейдите на вкладку Сокеты и в поле Имя впишите IP-адрес прибора в соответствии его сетевым настройкам. Проверьте, что поля Порт и Логин также соответствуют настройкам прибора. Нажмите кнопку «Добавить» :
В списке сокетов добавится строка с сетевыми настройками прибора.
Далее действуйте аналогично подключению по USB.
Каким образом осуществляется программирование источника питания APS-3xxxL через LAN?
Вместо текстового формата SCPI, используются более эффективные битовые команды. Инструменты для работы с прибором через LabVIEW имеются, но они не основаны на SCPI и только частично совпадают с VISA. Наверх
Как можно посмотреть сетевые настройки источника питания?
Подключите источник питания к локальной сети, используя разъём LAN.
Включите питание прибора.
Запустите любой браузер и в адресной строке браузера введите IP-адрес, назначенный источнику питания.
Должно появиться окно, предлагающее ввести login, назначенный источнику питания в программе Aktakom Net Configurator (ANC). По умолчанию в этом окне уже содержится логин, используемый по умолчанию. После ввода логина нажмите "OK".
Если login, введённый на предыдущем шаге, корректный, то в браузере отобразится информация об источнике питания.
Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
Программное обеспечение
Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Версия: 1.0.1.4 |
Дата изменения: 17.10.2024
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.0.7 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Версия: 1.0.1.1 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты.
Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
Версия: 2.0.2.2 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Версия: 1.0.4.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Программное обеспечение AKTAKOM Power Manager 21 Pro предназначено для дистанционного управления лабораторными источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Позволяет использовать вход внешней синхронизации. Обладает расширенным набором функций: управление списком команд, управление шаблонами, сохранение данных и др.
Версия: 1.0.0.4 |
Дата изменения: 18.11.2022
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Версия: 1.0.6.0 |
Дата изменения: 18.06.2021
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
Версия: 1.1.0.7 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для управляемых источников питания AKTAKOM APS-3310L, APS-3103L, APS-3320L, APS-3605L, APS-3610L. Работает в среде Windows и LabView с интерфейсами USB и LAN.
Версия: 1.0.0.7 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для управляемых источников питания AKTAKOM APS-3310L, APS-3103L, APS-3320L, APS-3605L, APS-3610L. Работает в среде Windows и LabView с интерфейсами USB и LAN.
Версия: 1.0.0.8 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для управляемых источников питания AKTAKOM. Работает в среде Windows и LabView с интерфейсами USB и LAN.
Версия: 1.0.1.1 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Aktakom Power Manager Light руководство по эксплуатации
Дата изменения: 24.05.2019
У Вас уже есть этот прибор?
1. Вы можете ознакомиться с документацией в режиме чтения, а также загрузить её в формате PDF после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. В составе стандартной поставки приложена Краткая Инструкция или полное Руководство по эксплуатации. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
5. Полное Руководство по эксплуатации можно получить (загрузить в формате PDF без ограничения количества загрузок) после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
* в рабочее время по рабочим дням
APS-1503, 1602, 1721, 3xxx(L) паспорт изделия
Включает методику поверки |
Редакция: 230831 |
Дата изменения: 31.08.2023
У Вас уже есть этот прибор?
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
APS-3xxxL_SDK Описание библиотеки функций и коды ошибок
Редакция: 1.0.0.7 |
Дата изменения: 24.05.2019
У Вас уже есть этот прибор?
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
