APS-7303 Источник питания

Ваша корзина пуста

30 В, 3 А. Макс.мощность 90 Вт. 1 канал. 3 LED дисплея. Разрешение 10 мВ/1 мА. Пульсации/шум - 2 мВ скз. Кнопка включения/отключения нагрузки. Интерфейс RS-232. Размеры 125x170x270 мм. Вес 3,5 кг

Номер в Госреестре СИ: 51134-12
Снято с производства
Замена: APS-7306, APS-7306L, APS-1503L
RS-232

Розничная цена (вкл. НДС):  недоступно

Источники питания APS-7303 предназначены для питания радиотехнических устройств стабилизированным напряжением или током при проведении работ в процессах наладки, ремонта и лабораторных исследований в условиях умеренного климата. Применяются в ремонтных и научно-исследовательских лабораториях.

Технические характеристики

  • Дисплей: 3 LED дисплея
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…30 В
  • Выходной ток: 0…3 А
  • Погрешность установки напряжения: ±0.1% + 20 мВ
  • Погрешность установки тока: ±0.5% + 5 мА (≤3 А), ±0.5% + 10 мА (>3 А)
  • Пульсация + шум по напряжению: 2 мВ с.к.з. (≤3 А), 3 мВ с.к.з. (>3 А)
  • Питание: 220 В
  • Выходная мощность: 90 Вт

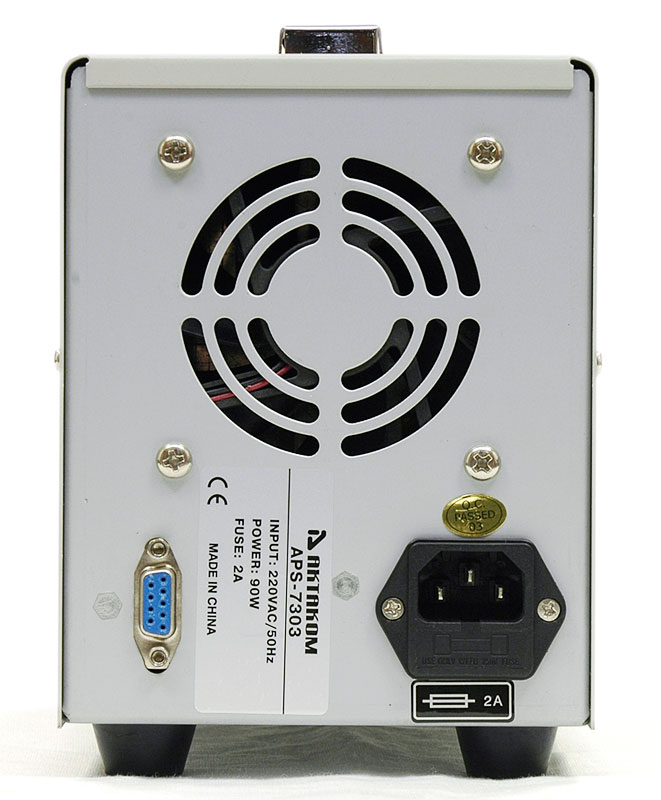

  • Интерфейс RS-232
  • Габаритные размеры: 125x170x270 мм
  • Вес 3,5 кг
  • Габариты в упаковочной таре 240х190х350, вес 4,3 кг.

Стандартная комплектация

  • Источник питания
  • Сетевой кабель питания
  • Техническая документация

Инструкция по использованию подключения источников питания АКТАКОМ APS-7х03/7х05 по интерфейсу RS-232 может быть загружена с сайта www.aktakom.ru.

Для загрузки технической документации для Вашего прибора перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Регистрация» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки документации.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл.

Дополнительная комплектация

  • Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)
Загрузить в PDF

Указание мер безопасности

Соединение СОМ-портов компьютера и прибора для связи по интерфейсу RS-232 не обеспечивает гальваническую развязку сигнальных цепей и общего провода. Для полного исключения взаимного влияния друг на друга и во избежание выхода из строя прибора, компьютера и других, подключенных к ним устройств, используйте адаптеры RS-232 с гальванической развязкой (не входят в комплект прибора).

Для построения систем с дистанционно управляемыми источниками питания с хорошей гальванической развязкой рекомендуется использовать аналогичные по параметрам лабраторные источники питания APS-7303L, APS-7305L.

Статьи о продукции АКТАКОМ

Лабораторные программируемые источники питания АКТАКОМ с дистанционным управлением

Управляемые источники питания семейства AKTAKOM APS-XXXX очень удачно расширяют возможности работы в современной лаборатории для питания радиотехнических устройств стабилизированным напряжением или током, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Дистанционное управление в сочетании с полной гальванической развязкой (по интерфейсу LAN) предоставляет наилучшие возможности для использования этих лабораторных источников питания для применения в лабораториях, находящихся в нескольких помещениях или в передвижных установках.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Где найти методику поверки для прибора?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • APS-7303, 7305, 7303L, 7305L руководство по эксплуатации
      Включает методику поверки | Редакция: 160831 | Дата изменения: 24.05.2019
    • Инструкция по использованию подключения источника питания APS-7х03/7х05 по интерфейсу RS-232
      Дата изменения: 24.05.2019
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Документация

    APS-7303, 7305, 7303L, 7305L руководство по эксплуатации
    Включает методику поверки | Редакция: 160831 | Дата изменения: 24.05.2019
    Читать/Загрузить
    Инструкция по использованию подключения источника питания APS-7х03/7х05 по интерфейсу RS-232

    Инструкция содержит параметры соединения и коммуникационный протокол связи по интерфейсу RS-232 источников питания АКТАКОМ APS-7х03/7х05.

    Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
