30 В, 5 А. Макс.мощность 150 Вт. Линейный. Управляемый. 1 канал. 2 цифровых 3-х разрядных LED дисплея. Автономный режим. Дистанционное управление от ПК по USB. Режимы управления током и напряжением: произвольный, по закону, фиксированные значения. Режим повышенной точности индикации. Возможность интеграции в системы под управлением LAB View. Госреестр.
Номер в Госреестре СИ: 26738-04 Снято с производства
Замена: APS-7306L, APS-3605L
Управляемые аналоговые источники питания предназначены для проведения измерений с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительног комплекса, незаменимы при исследовании реакции радиоэлектронной аппаратуры на изменения напряжения. Удобное ПО позволяет осуществлять удаленное управление источником посредством интерфейса USB. Программная оболочка позволяет создавать сигналы произвольной формы и подавать их на выход источника. При желании пользователь может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.).
Линейная схема стабилизации
Два 3-х разрядных цифровых дисплея тока и напряжения (по 2 на каждый канал)
Индикаторы CC и CV
Возможность отключения нагрузки
Плавная регулировка тока и напряжения
Установка ограничения по току
Защита от короткого замыкания
Возможность работы в автономном режиме с управлением с передней панели прибора
Управление через USB интерфейсу от ПК
Точность установки 0,01 А и 0,1 В в автономном режиме
Возможность включения/выключения режима повышенной точности индикации: 0,001 А и 0,01 В
Возможность последовательного соединения приборов в автономном режиме
Установка закона изменения выходного напряжения (функциональное управление с ПК)
Произвольное управление с ПК (управление в реальном времени)
Установка фиксированных значений с ПК
Загрузка/сохранение файлов установок и законов изменения выходного напряжения
Возможность настройки времени мониторинга и управления при управленнии с ПК
Технические параметры
Количество каналов: 1
Выходные параметры каждого канала: 0... 30 В / 0... 5 А
Погрешность установки выходного напряжения : ±(1% Uвых+ 2 емр)
Погрешность установки выходного тока : ±(2% Iвых+ 2 емр)
Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения ±(0,0005×Uуст + 5) мВ
Нестабильность вых. тока при изменении напряжения на нагрузке в режиме стабилизации тока ±(0,001×Iуст + 15) мА
Нестабильность вых. параметров при изменениях напряжения в сети питания на 10% от номинального значения: ±(0,0002×Uуст + 2 мВ), ±(0,0005×Iуст + 5 мА)
Пульсации выходного напряжения в режиме стабилизации напряжения, типичное: ±1 мВ эфф. значения
Пульсации выходного тока в режиме стабилизации тока, типичное: ±2 мА эфф. значения
Дискретность установки в автономном режиме: по напряжению - 0,1 В, по току - 0,01 А
Общие характеристики
Интерфейс: USB1.1
Питание: 220 В ±10%, 50Гц
Масса: 5 кг
Габариты: 124x160x326 мм
Требования к ПК
Наличие USB 1.1
Установленная операционная система Windows 9x, Me, NT4, 2000, XP, Vista
Видеосистема VGA (640x480, 256 цветов)
Программное обеспечение AKTAKOM Power Manager
Программное обеспечение AKTAKOM Power Manager предлагает широкие возможности по дистанционному заданию выходных параметров управляемых источников питания АТН. При помощи AKTAKOM Power Manager, можно управлять выходным напряжением и током стабилизации, как в произвольном (ручном), так и в функциональном режиме. Заметим, что программное обеспечение AKTAKOM Power Manager позволяет работать, как с источниками питания, оборудованными контрольными АЦП, так и с источниками питания без АЦП. При этом, на источниках питания в которых есть АЦП, значения измеряются аппаратно, именно, на выходе прибора, а для источников питания без АЦП, параметры определяются по заданному значению. Причем, цвет индикаторов для приборов с АЦП и без АЦП, в главном окне измерений - разный!!! Для источников питания с АЦП - зеленый, без АЦП - красный.
Если режим произвольного или ручного управления - прост и понятен: пользователь меняет выходные параметры, изменяя положение ползунков, справа от управляемого параметра, то режим функционального управления позволяет реализовать гораздо больше возможностей и является фактически режимом автоматического управления источником питания.

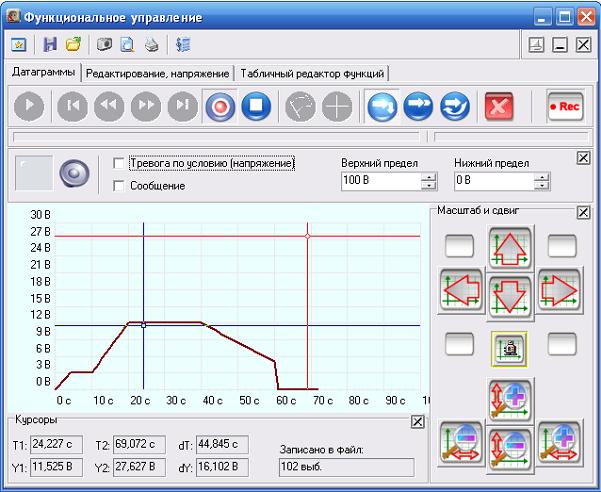

Режим функционального управления в AKTAKOM Power Manager позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по заранее заданному закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
Также, графический редактор, позволяет проводить над задаваемой формой такие операции, как: инвертирование, изменение масштаба, добавление случайного шума и сглаживание. Заметим, для более точного задания формы дискретность можно регулировать от 8 до 130000 точек!!! Кроме, того, для дальнейшего документирования, данную форму можно сохранить в графической форме.
Другим удобным способом задания формы в AKTAKOM Power Manager - является табличный редактор
Пользователь легко может задать закон изменения параметров, как с помощью встроенного табличного редактора, так и загрузить в него таблицу в формате .csv подготовленную внешним приложением. Более того, во встроенном табличном редакторе можно редактировать файлы табличных функций, используемых функцией filetab в графическом редакторе или в калькуляторе формул.
Законы изменения выходных параметров в AKTAKOM Power Manager можно посмотреть в окне датаграммы.
Причем, особо хотелось бы отметить, что для источников питания со встроенным АЦП отображаются не только задаваемые выходные параметры, но и реально измеренные выходные параметры!!!
Кроме, произвольных и функциональных режимов в AKTAKOM Power Manager имеется возможность задавать фиксированные значения выходного напряжения. По умолчанию, в окне измерений их два: 3,3В и 5В. Но пользователь может добавить в данный список любое другое фиксированное значение.
При работе с многоканальными источниками питания в главном окне AKTAKOM Power Manager предусмотрена возможность коммутации каналов.
Кроме вышеуказанных, предоставляет пользователям много дополнительных возможностей увеличивающих функциональность и удобство пользования управляемыми источниками питания, среди них:
возможность настройки времени мониторинга и управления - установка времени для цикла управления и опроса состояния прибора. С определенной периодичностью, программа будет посылать команды на источник питания и опрашивать его
возможность включения/выключения режима повышенной точности индикации - это возможность доступна только для источников питания с АЦП.
режим тревоги по условию - при установке этой функции отслеживается, чтобы текущее значение напряжение не выходило за указанные пределы. В случае такого выхода включится сигнализация
озвучивания событий - разрешение использования звукового сообщения программы
всплывающие подсказки
запоминание положения рабочих панелей при выходе из программы
Для устранения влияния переходных процессов на подключенную к источнику питания нагрузку при включении и выключении источника питания кнопкой «POWER», кнопка «OUTPUT» (или «DC OUT») должна обязательно находиться в положении «выкл.», т.е. отжата.
Включите прибор нажатием кнопки «POWER». При этом должны засветиться индикаторы прибора.
При нажатой кнопке установки режима стабилизации тока «CC SET» поверните регулятор «CURRENT» по часовой стрелке и установите требуемое значение силы тока.
При нажатой кнопке «OUTPUT» (или «DC OUT») (положение «вкл.»), выходная цепь включена, а индикаторы напряжения и тока показывают текущие выходные значения. При отжатой кнопке «OUTPUT» (или «DC OUT») (положение «выкл.») выходная цепь отключена, а индикатор напряжения отображает установленное значение.
Виртуальные приборы всего за несколько лет стали популярными и даже «модными» среди современных потребителей измерительной техники. Действительно, используя виртуальные приборы, всего за несколько минут можно превратить свой компьютер в универсальный измерительный прибор с отличными параметрами. В данной статье предложена концепция виртуальной измерительной USB-лаборатории, поставляемой под торговой маркой АКТАКОМ. Концепция основана на использовании измерительных модулей, подключаемых к ПК с помощью перспективного USB-интерфейса. Ей характерен комплексный подход к разработке отдельных моделей виртуальных приборов, объединяющий их в единую измерительную систему.
В настоящее время программное обеспечение для измерительных приборов является уже не дополнительным аксессуаром, как было ранее, а одной из основных характеристик эффективного использования прибора. Применение ПО позволяет, с одной стороны, обеспечить дистанционное управление прибором (что является необходимым элементом при построении распределенных измерительных систем) и с другой, автоматизировать повторяющиеся операции (например, циклические испытания).
Возможна ли работа управляемых источников питания АКТАКОМ в автономном режиме, т.е. без подключения к ПК?
Да, конечно. Автономная работа (управление с передней панели прибора без управления от ПК) возможна для всех управляемых источников питания АКТАКОМ. Наверх
Возможно ли параллельное и последовательное соединение каналов дистанционно для 2-х канальных управляемых источников питания?
Нет, такая функция в настоящее время не предусмотрена. Наверх
Что такое режим повышенной точности индикации?
На ЖК или LED индикаторе источника питания значения тока и напряжения отображаются с точностью индикации, соотвественно, 0,01 А и 0,1 В. По умолчанию, с такой же точностью, эти значения, отображаются и на виртуальных индикаторах тока и напряжения в рабочем окне программного обеспечения. Пользователь может включить режим повышенной точности индикации. Естественно, что в этом режиме, значения на ЖК индикаторах отображаются с точностью 0,01 А и 0,1 В, а, вот, в рабочем окне программного обеспечения точность индкации увеличивается до 0,001 А и 0,01 В. Наверх
С какой дискретностью строятся тренды в программном обеспечении? Можно ли ее менять?
Программа с определенной периодичностью посылает команды на источник питания и опрашивает его настройки. Это значение называется временем мониторинга и управления, т.е. это значение времени для цикла управления и опроса состояния прибора. Пользователь может менять это значение через установки в программном обеспечении. Изменение этого значения и будет задавать дискретность построения трендов. Наверх
В чём различие режимов функционального и произвольного управления источником питания через программное обеспечение?
В режиме произвольного управления, пользователь управляет источником питания в реальном времени. Т.е., изменяя значение тока и напряжения в рабочем окне, пользователь в реальном времени изменяет значения и на выходных клеммах источника питания.
При функциональном режиме управления значения тока и напряжения меняются по заранее заданному пользователем закону. Закон может задаваться как с помощью графического, так и при помощи табличного редактора.
Можно ли задавать фиксированные значения напряжения, отличающиеся от прописанных по-умолчанию?
По-умолчанию в программе прописано два фиксированных значения напряжения: 3,3 В и 5 В. Но пользователь может добавить любое другое фиксированное значение напряжения, естественно, не превышающее максимальное выходное значение напряжения для конкретной модели источника питания. Наверх
Для чего используется программное обеспечение Актаком Power Manager?
Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Как в программе АРМ увидеть серийный номер прибора?
Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы. Наверх
Как подключить источник питания к программе?
Источник питания может быть подключён к программе двумя способами: по интерфейсу USB или по сетевому интерфейсу LAN (протокол TCP/IP).
Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.
Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.
Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.
Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.
Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».
1) Подключение по USB
Откройте окно настроек (в главном меню Настройки – Панель настроек, или просто клавиши Ctrl+O). Перейдите на вкладку Техника. В списке Модель прибора выберите нужный вам тип устройств и нажмите кнопку «Обнаружить» :
После окончания сканирования выберите нужный прибор из списка обнаруженных устройств и нажмите кнопку «Подключить» :
Устройство подключено к программе и готово к работе.
2) Подключение TCP/IP
Сетевое подключение требует одного предварительного шага: нужно добавить сокет устройства.
В окне Настроек перейдите на вкладку Сокеты и в поле Имя впишите IP-адрес прибора в соответствии его сетевым настройкам. Проверьте, что поля Порт и Логин также соответствуют настройкам прибора. Нажмите кнопку «Добавить» :
В списке сокетов добавится строка с сетевыми настройками прибора.
Далее действуйте аналогично подключению по USB.
Когда устанавливается драйвер прибора для работы по USB?
Установка USB-драйвера устройства происходит в несколько этапов.
На первом этапе файлы, необходимые для установки драйвера, копируются на жесткий диск компьютера. Это происходит во время инсталляции программы APM. Прибор при этом не должен быть подключён к USB порту ПК.
По окончании инсталляции, программа-установщик предложит подключить прибор по USB, после чего начнёт установку скопированных файлов драйвера в операционную систему.
Если вы пропустили этот этап или автоматическая установка драйвера по каким-то причинам не удалась, вы можете установить драйвер вручную обычным для Windows способом в любой момент в дальнейшем. Для этого подключите прибор к компьютеру, дождитесь появления мастера добавления новых устройств и укажите в нём путь к файлам драйвера на установочном диске или в рабочей папке установленной программы, например: «C:\Program Files (x86)\AKTAKOM\AKTAKOM Power Manager\Driver». Наверх
Какие условия эксплуатации предусмотрены для данного источника питания?
Условия эксплуатации:
Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 25 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
Не допускается подключение прибора к цепям:
с индуктивной нагрузкой;
обратной полярности, относительно маркировки гнёзд прибора;
пульсирующего или переменного напряжения;
имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
Программное обеспечение
Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Версия: 1.0.6.0 |
Дата изменения: 18.06.2021
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Версия: 1.0.1.4 |
Дата изменения: 17.10.2024
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
Версия: 2.0.2.2 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Версия: 1.0.4.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
Aktakom Power Manager Light руководство по эксплуатации
Дата изменения: 24.05.2019
У Вас уже есть этот прибор?
1. Вы можете ознакомиться с документацией в режиме чтения, а также загрузить её в формате PDF после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. В составе стандартной поставки приложена Краткая Инструкция или полное Руководство по эксплуатации. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
5. Полное Руководство по эксплуатации можно получить (загрузить в формате PDF без ограничения количества загрузок) после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
* в рабочее время по рабочим дням
APS-3430, 3618, АТН-1ххх, АТН-2031, 3031 руководство по эксплуатации
Редакция: 170405 |
Дата изменения: 24.05.2019
У Вас уже есть этот прибор?
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
ATH-1535_SDK Описание библиотеки функций и коды ошибок
Редакция: 1.0.3.4 |
Дата изменения: 24.05.2019
У Вас уже есть этот прибор?
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
