АТН-3031 Источник питания

• Цифровой дисплей
• Защита от короткого замыкания
• Возможность последовательного подключения
• Установка ограничения по току
• Точность установки 0,01 А и 0,1 В

Технические параметры

• Количество каналов 3
• Выходные параметры:
• 2 канала: 0... 30 В / 0... 1,5 А
• 1 канал: 5 В/5 А фиксированный
• Погрешность установки (основные каналы)
• напряжение: ±(0,5%+1 е.м.р.)
• ток: ±(0,5%+2 е.м.р.)
• Нестабильность по нагрузке (основные каналы)
• напряжение: ±(0,05%+5 мВ)
• ток: ±(0,05%+5 мА)
• Нестабильность по сети (основные каналы)
• напряжение: ±(0,02%+2 мВ)
• напряжение: ±(0,05%+5 мА)
• Пульсации
• напряжение: 10 мВскз
• ток: 2 мАскз
• Возможно подключение нескольких блоков последовательно для увеличения выходного напряжения
• Шаг регулировки выходного напряжения 0,1 В, тока 0,01 А
• Возможность заземления выходных гнезд

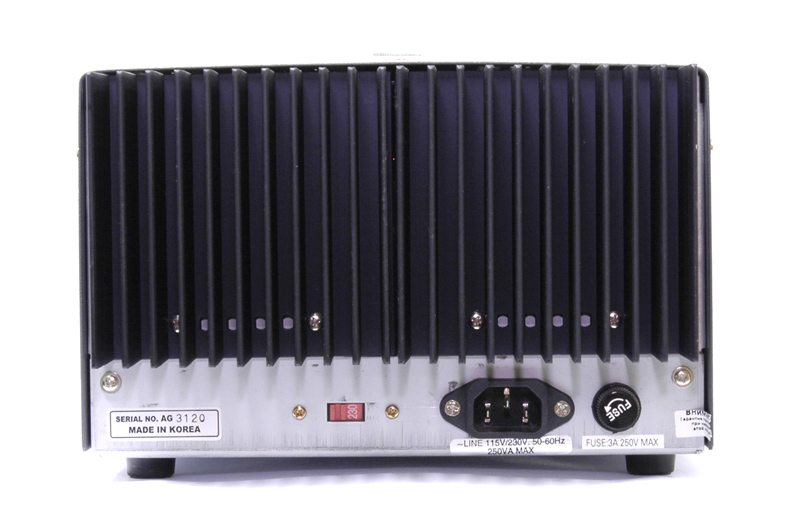

Общие характеристики

• Питание: сеть переменного тока 220 В ± 10%; 50 Гц ± 2 Гц

• Масса: 7,5 кг

• Габариты: 234x160x326 мм

• Габариты в упаковочной таре: 340х370х435 мм


Стандартная комплектация

• Источник питания
• Шнур питания
• Провода соединительные — 4 шт.
• Перемычки — 2 шт.
• Предохранитель
• Руководство по эксплуатации

Дополнительная комплектация

• Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
• Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)

Подготовка источника питания к работе

1. Для устранения влияния переходных процессов на подключенную к источнику питания нагрузку при включении и выключении источника питания кнопкой «POWER», кнопка «OUTPUT» (или «DC OUT») должна обязательно находиться в положении «выкл.», т.е. отжата.
2. Включите прибор нажатием кнопки «POWER». При этом должны засветиться индикаторы прибора.
3. При нажатой кнопке установки режима стабилизации тока «CC SET» поверните регулятор «CURRENT» по часовой стрелке и установите требуемое значение силы тока.
4. Регуляторами напряжения «VOLTAGE» установите требуемую величину напряжения.
5. При нажатой кнопке «OUTPUT» (или «DC OUT») (положение «вкл.»), выходная цепь включена, а индикаторы напряжения и тока показывают текущие выходные значения. При отжатой кнопке «OUTPUT» (или «DC OUT») (положение «выкл.») выходная цепь отключена, а индикатор напряжения отображает установленное значение.

Работа источника питания в режиме стабилизации напряжения

Включите питание блока и отрегулируйте регуляторы напряжения «VOLTAGE» таким образом, чтобы на выходе блока получить требуемое значение напряжения (к выходным гнездам при этом ничего не должно быть подключено). Индикатор режима стабилизации напряжения CV при этом должен светиться.

Нажав кнопку установки режима стабилизации тока «CC SET», при помощи регулятора силы тока «CURRENT» установите на выходе максимально допустимое значение тока (предельное значение тока). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения тока, блок питания автоматически перейдет в режим стабилизации тока, и выходное напряжение будет пропорционально падать.

Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку «OUTPUT» (или «DC OUT»).

Работа источника питания в режиме стабилизации тока

Регулятор тока «CURRENT» поверните против часовой стрелки до упора, после чего включите питание.

Регуляторы напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе источника питания получить максимально допустимое напряжение на нагрузке (предельное значение напряжения). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения напряжения, блок питания автоматически перейдет в режим стабилизации напряжения с выдачей на выходных гнездах предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально падать.

При нажатой кнопке установки режима стабилизации тока «CC SET» с помощью регулятора «CURRENT» отрегулируйте ток таким образом, чтобы получить требуемое значение тока на выходе.

Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку «OUTPUT» (или «DC OUT»).
