АТН-2333 Источник питания постоянного тока

Ваша корзина пуста

2x30 В, 2x3 А. Макс.мощность 180 Вт. Линейный. 2 канала. 4 цифровых 3-х разрядных LCD дисплея. Последовательное и параллельное соединение каналов. Трекинг. Бюджетная серия.
Поставляется для использования вне сферы метрологического контроля и надзора

Снято с производства
Замена: APS-2234, APS-3333

Розничная цена (вкл. НДС):  недоступно

Недорогие аналоговые источники питания с цифровой индикацией предназначены для проведения работ в процессе наладки, ремонта и лабораторных исследований. Источники питания выдают плавно регулируемое постоянное стабилизированное напряжение и стабилизированный ток.

Технические характеристики

  • Кол-во каналов: 2
  • Выходное напряжение: 0...30 В х 2
  • Выходной ток: 0...3 А х 2
  • Погрешность установки выходного напряжения: 1%Uуст+2 emp
  • Погрешность установки выходного тока: 2% Iуст + 2 емр
  • Пульсация + шум по напряжению (среднеквадратичное значение), типичное: 1 мВ
  • Пульсация + шум по току (среднеквадратичное значение), типичное: 2 мА
  • Питание: 110 В/220 В
  • Масса: 9 кг
  • Габаритные размеры: 365х164х265 мм
  • Габариты в упаковочной таре 220х380х430, вес 10,5 кг

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Руководство по эксплуатации
  • Упаковочная тара

Дополнительная комплектация

  • Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)
Загрузить в PDF

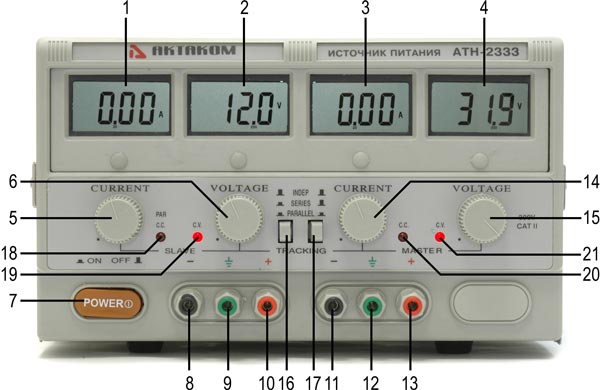

Органы управления источников питания АТН-2333, АТН-2335

Органы управления источников питания АТН-2333, АТН-2335

  1. Цифровой индикатор для отображения значения тока на выходе 1 канала (SLAVE – подчинённого).
  2. Цифровой индикатор для отображения значения напряжения на выходе 1 канала (SLAVE – подчинённого).
  3. Цифровой индикатор для отображения значения тока на выходе 2 канала (MASTER – главного).
  4. Цифровой индикатор для отображения значения напряжения на выходе 2 канала (MASTER – главного).
  5. Регулятор «CURRENT SLAVE»: регулировка тока на выходе 1 «SLAVE».
  6. Регулятор «VOLTAGE SLAVE»: регулировка напряжения на выходе 1 «SLAVE».
  7. Кнопка включения прибора POWER. Прибор включен, если кнопка ON нажата.
  8. Клемма «-» выхода 1 канала: подсоединение отрицательной клеммы нагрузки.
  9. Заземление выхода 1 канала.
  10. Клемма «+» выхода 1 канала: подсоединение положительной клеммы нагрузки.
  11. Клемма «-» выхода 2 канала: подсоединение отрицательной клеммы нагрузки.
  12. Заземление выхода 2 канала.
  13. Клемма «+» выхода 2 канала: подсоединение положительной клеммы нагрузки.
  14. Регулятор «CURRENT MASTER»: регулировка тока на выходе канала 2 «MASTER».
  15. Регулятор «VOLTAGE MASTER»: регулировка напряжения на выходе канала 2 «MASTER».
  16. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
  17. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
  18. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 1. Также загорается при параллельном соединении регулируемых выходов.
  19. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 1.
  20. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 2.
  21. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 2.

Вопросы и ответы

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Где найти методику поверки для прибора?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

    Документация

    • АТН-х3хх руководство по эксплуатации
      Включает методику поверки | Редакция: 170628 | Дата изменения: 24.05.2019
    Наверх

    Где найти методику поверки для прибора?
    Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта.
    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх

    Документация

    АТН-х3хх руководство по эксплуатации
    Включает методику поверки | Редакция: 170628 | Дата изменения: 24.05.2019
    Читать

    Указания по применению этого продукта также можно найти на закладке "Применение".

    Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
