AWG-4110 Генератор сигналов специальной формы

Программное обеспечение

• AWGM AWG Manager Программное обеспечение
  Версия: 1.0.1.0 | Дата изменения: 24.05.2019

Документация

• AWG-4105, 4110, 4150 руководство по эксплуатации
  Включает методику поверки | Редакция: 180428 | Дата изменения: 24.05.2019
• Описание SCPI команд генераторов AWG-4105, AWG-4110, AWG-4150
  Дата изменения: 24.05.2019

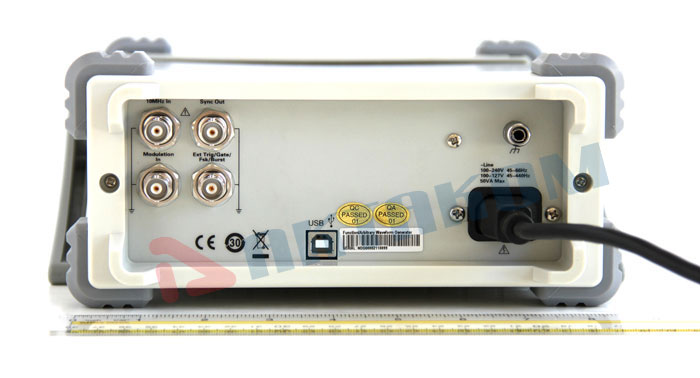

Генераторы сигналов AWG-4105, AWG-4110, AWG-4150 могут управляться по интерфейсу USB. При этом существуют два режима работы по USB: USBRAW и USBTMC.

Режим USBRAW

Этот режим используется для тестирования приборов при производстве. Программное обеспечение, поставляемое совместно с прибором, работает с генератором именно в режиме USBRAW. Протокол обмена в режиме USBRAW является закрытым.

Режим USBTMC

USBTMC (Universal Serial Bus Test Measurement Class) – этот режим предназначен для того, чтобы обеспечить возможность управления устройством в соответствии с IEEE488. USBTMC используется для упаковки команд SCPI (Standard Commands for Programmable Instruments). Дополнительные сведения об особенностях применения этого протокола и описание протокола доступны после регистации приборетенного прибора на сайте по серийному номеру.

Прибор типа AWG может использоваться как управляемый генератор с запуском от внешнего сигнала и возможностью управления им со стороны компьютера из среды LabVIEW при установке соответствующих драйверов прибора. Генератор AWG-4150 имеет два управляемых канала (выходы каналов - СН1, СН2) и вход внешней синхронизации запуска (Ext Trig/Gate/Fsk/Burst). Любой из каналов настраивается на формирование импульсов с заданными параметрами в режиме формирования пачек импульсов (Burst), например, с одним импульсом в пачке, и с запуском от внешнего сигнала (External Trigger). Задание длительности формируемого импульса производится из меню настройки параметров прямоугольных импульсов (Pulse) путем изменения длительности (PulWidth), а регулировка задержки формирования импульсов относительно внешнего запуска (External Trigger) производится заданием параметра задержки (Delay) режима формирования пачек импульсов (Burst).

На иллюстрации нижний график – осциллограмма сигнала установленной длительностью 70 мкс, сформированного генератором по импульсам внешнего запуска без задержки, осциллограмма сигнала внешнего запуска (External Trigger) – на верхнем графике.

На следующем рисунке нижний график – осциллограмма сигнала установленной длительностью 545 мкс, сформированного с задержкой 900мкс относительно импульсов сигнала внешнего запуска (External Trigger), осциллограмма которого приведена на верхнем графике.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
    • Не допускается замыкать накоротко выходные или входные разъемы прибора.
    • Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
    • Не допускается подача внешнего сигнала с неправильной полярностью.
    • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
    • При подключении кабеля не перепутайте входной разъем с выходными.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.
