Приемник Rx: CH1, CH2, CH3, CH4
Уровень холостого хода: высокий и низкий
Четность: нет, четные, нечетные
Разрядность: 5, 6, 7, 8, 9 бит
Скорость передачи: 1,2К - 8 Мбит/с
Отображение: шестнадцатеричное, двоичное, ASC II
I²C
Линия данных: CH1, CH2, CH3, CH4
Линия тактирования: CH1, CH2, CH3, CH4
SPI
Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
Разрядность: 4, 8, 16, 24, 32 бит
CAN
Источник: CH1, CH2, CH3, CH4
Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
Скорость передачи: 10 К - 5 Мбит/с
LIN
Источник: CH1, CH2, CH3, CH4
Уровень холостого хода: высокий и низкий
Скорость передачи: 2,4 К - 625 кбит/с
Органы управления осциллографов ADS-4142, ADS-4144, ADS-4155
Сенсорный дисплей прибора
Поворотная ручка SelectY. Служит для изменения положения фрагмента и управлением курсорами
Поворотная ручка SelectX. В зависимости от включенного режима выполняет различные функции. Нажатие на ручки подтверждает включение функции
Кнопка Measure. Вход в меню автоизмерений
Кнопка Menu▼ (Cursor ||). Первичная функция: Вход в основное (верхнее) меню. Вторичная функция: включение/отключение вертикальных курсоров
Кнопка возврата. По нажатию этой кнопки происходит выход из меню
Кнопка Auto. По нажатию этой кнопки осциллограф автоматически выберет значение настроек горизонтальной и вертикальной систем, а также системы запуска для осциллограммы входного сигнала
Кнопка Run/Stop. По нажатию этой кнопки осциллограф производит запуск / остановку регистрации сигнала
Кнопка SEQ/Single. По нажатию этой кнопки осциллограф производит однократный запуск регистрации сигнала
Поворотная ручка Scale. Поворотом ручки задается необходимое значение горизонтальной развертки
Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по горизонтали и изменение точки запуска. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали
Кнопка Zoom. По нажатию этой кнопки выполняется функция увеличения фрагмента. При одновременном нажатии с кнопкой включения прибора происходит выход из режима ожидания осциллографа
Кнопка Math. Первичная функция: При нажатии этой кнопки прибор входит в режим математических операций и БПФ. Вторичная функция: вход в меню настройки линии S1 при работе с сигналами последовательных шин
Кнопка Force. По нажатии этой кнопки (в обычном и однократном режимах запуска) происходит принудительный запуск
Кнопка Ref. Первичная функция: По нажатии этой кнопки прибор входит в режим работы с опорными осциллограммами. Вторичная функция: вход в меню настройки линии S2 при работе с сигналами последовательных шин
Поворотная ручка Level. Поворотом ручки задается необходимое значение уровня запуска. По нажатию на ручку происходит установка уровня запуска в среднее положение между пиковыми значениями уровня сигнала
Кнопка смены источника запуска
Кнопка смены источника запуска
Кнопка Menu. При нажатии этой кнопки прибор переходит в меню запуска
Кнопка включения / отключения прибора и перезапуска. При одновременном нажатии с кнопкой Zoom происходит выход из режима ожидания осциллографа
Кнопки CH1, CH2, CH3, CH4. Кнопка активации различных каналов
Кнопка Shift. При нажатии этой кнопки ряд кнопок могут выполнять вторичные функции
Кнопка Menu. При нажатии этой кнопки прибор переходит в меню управления вертикальной системой осциллографа
Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по вертикали. При нажатии на ручку Position точка запуска нулевая линия сигнала возвращается в первоначальное положение по вертикали
Разъем AUX out. Используется для выдачи сигнала синхронизации
Разъемы СН1-СН4. Входные разъемы осциллографа
Разъем LAN
Разъем компенсации пробников
Разъем HDMI
Разъем USB 2.0
Разъем microUSB 2.0
Разъем питания
Загрузить в PDF
Использование компьютерной "мышки" с осциллографами ADS-4142, ADS-4144 и ADS-4155
Если к порту USB-host подключить мышь, то можно управлять прибором при помощи мыши.
Нажатие на правую клавишу мыши открывает меню.
Нажатие на левую клавишу мыши служит для выполнения действия (аналогично нажатию пальца на сенсорном экране).
Если не указано иное, то при подключенной мыши операции с сенсорным экраном не возможны.
Загрузить в PDF
Включение и выбор канала в осциллографах ADS-4142, ADS-4144 и ADS-4155
Нажатием значка выбора канала на сенсорном экране или кнопки соответствующего канала в области Vertical (каналу CH1 соответствует кнопка желтого цвета Ch1, каналу CH2 – голубого цвета Ch2, каналу CH3 – розового цвета Ch3, каналу CH4 – салатового цвета Ch4) можно задать отображение, скрытие нужных каналов, а также войти в меню настроек для соответствующего канала.
Здесь и далее, в качестве примера используется какал CH1 (если не описано что-либо иное)
1. Чтобы сделать активным канал CH1, нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1».
Если канал активный, то значок подсвечивается «CH» и на экране включена нулевая линия осциллограммы.
На рис. канал CH1 – активный, канал CH2 – не активный.
2. Повторное нажатие значка «CH1» на сенсорном экране или нажате кнопки Menu в области Vertical приведет ко входу в меню настроек канала CH1
Перемещайтесь по меню при помощи нажатия на соответствующие кнопки сенсорного экрана или поворотной ручкой SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).
Режим – Усреднение. Изменяется число регистраций 2, 4, 8, 16, 32, 64, 128, 256.
Огиб.
Режим – Огибающая. Изменяется число регистраций 2, 4, 8, 16, 32, 64, 128, 256.
Выбор числа регистраций производится по нажатию ◄ или ►
3. Для выхода из меню настроек канала нажмите на любое свободное место на сенсорном экране или кнопку .
4. Для деактивации канала CH1, повторно нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1». Подсветка значка «CH1» на экране погаснет. Установленное значение отображается под названием выбранного канала.
Загрузить в PDF
Установка значения вертикального отклонения в осциллографах ADS-4142, ADS-4144 и ADS-4155
Нажатием значков «mV» или «V» на сенсорном экране или поворотом ручки Scale в области Vertical можно установить нужное значение вертикального отклонения.
Загрузить в PDF
Установка положения осциллограммы на экране в осциллографах ADS-4142, ADS-4144 и ADS-4155.
1. Выберите канал, для которого требуется установить расположение осциллограммы. Выбор осуществляется нажатием соответствующей кнопки на сенсорном экране или или поворотной ручкой SelectX с последующим выбором каналов.
Каналы можно также выбрать напрямую нажатием соответствующей кнопки в области Vertical
2. Нажмите на осциллограмму выбранного канала на сенсорном экране и перетащите ее в нужное положение по горизонтали и/или вертикали
Управление положением по горизонтали при помощи органов управления производится поворотом ручки Positionв области Horizontal. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали.
Управление положением по вертикали при помощи органов управления производится поворотом ручки Positionв области Vertical. При нажатии на кнопку Position осциллограмма возвращается в центральное положение по горизонтали.
3. Точная подстройка положения осциллограммы по вертикали производится по нажатию кнопок точной настройки, расположенных в левом нижнем углу экрана.
Загрузить в PDF
Установка горизонтальной развертки в осциллографах ADS-4142, ADS-4144 и ADS-4155
Изменить значение коэффициента горизонтальной развертки можно несколькими способами, используя как сенсорный экран, так и органы управления.
1. В нижней части экрана имеется область, предназначенная для изменения временной шкалы.
Нажатие на левую кнопку увеличивает значение цены деления по горизонтали (сжатие осциллограммы), на правую – уменьшает (растяжка осциллограммы).
Кроме того, можно дважды нажать на центральную кнопку (на рис. выше «50 ns») и на экране появится виртуальная ручка управления
Нажатием на левую часть можно осциллограмму сжать, на правую – растянуть, а нажатием пальцем на виртуальную ручку с последующим ее круговым вращением можно задать необходимое значение горизонтальной развертки.
2. Растянуть осциллограмму можно и другим способом. Для этого необходимо два раза нажать на осциллограмму на сенсорном экране.
3. Для задания значения горизонтальной развертки можно также использовать органы управления.
Изменение коэффициента горизонтальной развертки происходит поворотом ручки управления Scale, расположенной в области Horizontal
Загрузить в PDF
Установка уровня запуска в осциллографах ADS-4142, ADS-4144 и ADS-4155
Изменить уровень запуска можно несколькими способами, используя как сенсорный экран, так и органы управления.
1. В правой части экрана имеется область, предназначенная для изменения уровня запуска.
Нажмите на значок Level, и на экране появится полоса прокрутки. Нажмите пальцем в полосе прокрутки и передвиньте уровень запуска.
Нажатием значков и можно быстро изменить источник запуска или текущий настраиваемый уровень в двухуровневых типах запуска (например, верхний H или нижний L уровни при запуске по ранту)
2. Для задания уровня запуска при помощи органов управления используется ручка управления Level, расположенной в области Trigger. При нажатии на нее производится установка уровня запуска на середину (50%) уровня сигнала. Смена источника запуска производится нажатием кнопок
Загрузить в PDF

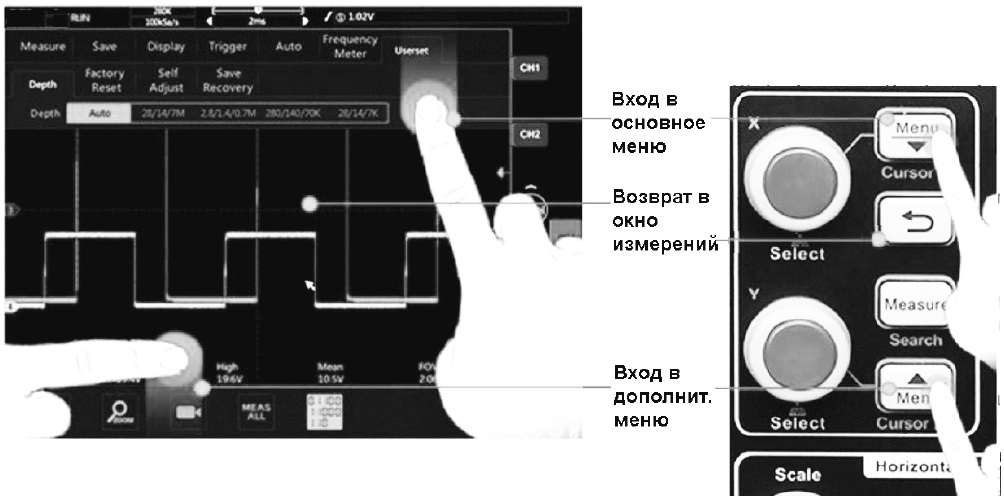

Вход в основное и дополнительное меню осциллографов ADS-4142, ADS-4144 и ADS-4155
Для входа в основное (верхнее) меню нажмите пальцем в верхней части сенсорного экрана вне окна измерений и проведите пальцем вниз по экрану или нажмите кнопку Menu▼.
Пункт меню
Функции
Измерен.
Выбор типа автоизмерения
Сохранить
Меню настроек сохранения
Дисплей
Настройки дисплея
Курок
Установки триггера
Авто
Автонастройки и автовыбор диапазона
Частотом.
Вкл/Выкл частотмера
Настр. пользов.
Общие настройки
Для входа в дополнительное (нижнее) меню нажмите пальцем в нижней части сенсорного экрана вне окна измерений и проведите пальцем вверх по экрану или нажмите кнопку Menu▲.
Пункт меню
Функции
Скриншот экрана
Увеличение фрагмента (Zoom)
Запись видео
Отображение результатов автоизмерений
Анализ протоколов
Для выхода из меню и возврата в окно измерений нажмите пальцем в любую часть окна измерений на экране или нажмите кнопку в органах управления.
Выбор элемента меню производится касанием пальцем на нужном значке (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).
Загрузить в PDF
Меню автоизмерений в осциллографах ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Измерен или нажмите кнопку Measure для выбора типов автоизмерений активного канала. В открывшемся окне выберите активный канал и далее тип измерения, нажав на соответствующий значок или используя поворотную ручку SelectX (для подтверждения выбора необходимо нажать на нее).
Выбранные типы измерения будут отображаться цветом активного канала в третьей строке, а результат измерений – в нижней части экрана под осциллограммой. Результаты измерений будут отображаться также цветом активного канала.
Для удаления выбранного параметра повторно нажмите на соответствующий значок.
Для сброса всех выбранных параметров нажмите Очист в правой части экрана.
Тип
Комментарии
Период
Измерение периода сигнала
Частота
Измерение частоты сигнала
ВрНарст
Измерение времени нарастания
ВрСпада
Измерение времени спада
Задерж.
Измерение задержки между двумя импульсами
Скважн+
Измерение скважности положительных импульсов
Скважн-
Измерение скважности отрицательных импульсов
ДлитИм+
Измерение длительности положительного импульса
ДлитИм-
Измерение длительности отрицательного импульса
ДлтПак
Измерение длительности пачки импульсов
Выброс+
Измерение выброса на вершине в процентах от амплитуды на нарастающем фронте
Выброс-
Измерение выброса у основания в процентах от амплитуды на спадающем фронте
Фаза
Измерение значения разности фаз между сигналами первого и второго канала
Vразм
Измерение размаха напряжения сигнала
Vамплит
Измерение амплитуды напряжения сигнала
Vверхн
Измерение напряжения вершины сигнала
Vбаза
Измерение напряжения основания сигнала
Vмакс
Измерение максимального напряжения сигнала
Vмин
Измерение минимального напряжения сигнала
Vсредн
Измерение среднего значения сигнала
Vцклср
Измерение среднего напряжения сигнала за первый период
Vскз
Измерение среднеквадратичного напряжения сигнала
Vцклскз
Измерение среднеквадратичного напряжения сигнала за первый период
Загрузить в PDF
Проведение курсорных измерений в осциллографах ADS-4142, ADS-4144 и ADS-4155
Нажмите на сенсорном экране значок для отображения на экране пары горизонтальных курсоров или значок для отображения вертикальных курсоров. При нажатии обоих значков станут доступны измерения как вертикальными, так и горизонтальными курсорами.
При использовании органов управления первначально нажмите кнопку оранжевого цвета Shift , расположенную в нижнем левом углу около кнопки включения прибора. При этом загорится ее подсветка, а затем нажмите кнопку Menu▲ для включения горизонтальных курсоров и кнопку Menu▼ для включения вертикальных курсоров.
Для передвижения одного курсора нажмите пальцем на метку соответствующего курсора , , , , метка курсора подсветится, и передвиньте выбранный курсор по экрану в нужном направлении.
Если необходимо передвинуть сразу два курсора, то нажмите двумя пальцами на окно измерений и передвиньте их в вертикальной (для вертикальных Y1 и Y2 курсоров) или горизонтальной (для горизонтальных X1 и X2 курсоров) области .
Также для управления положением курсоров по вертикали или горизонтали можно использовать кнопки , расположенные в левом нижнем углу экрана.
При использовании органов управления выбор курсоров производится нажатием поворотных ручек SelectX и SelectY при этом метки активных курсоров подсвечиваются на экране.
Передвижение курсоров производится поворотом этих ручек.
Результаты курсорных измерений будут отображаться в правом верхнем углу окна измерений
Загрузить в PDF
Меню сохранения данных в осциллографах ADS-4142, ADS-4144 и ADS-4155
Как описано во «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Сохранить для выбора настроек сохранения выбранного сигнала. В качестве сигнала может быть выбран любой активный канал, опорная осциллограмма, результат математической операции. Сохранение возможно произвести как во внутреннюю память, так и на внешний USB накопитель.
Выбор элемента производится касанием пальцем нужного значка (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).
Цвет элемента источника сигнала (CH, MATH, R) совпадает с цветом осциллограммы и меток.
Меню
Установки
Комментарии
СН1, СН2, СН3, СН4
Выбор канала в качестве источника сигнала для сохранения
MATH
Выбор результата математической операции в качестве источника сигнала для сохранения
R1, R2, R3, R4
Выбор опорной осциллограммы в качестве источника сигнала для сохранения
Куда
ВнПам
Сохранение во внутреннюю память.
U диск
Сохранение на внешний USB накопитель.
Тип
WAV
Сохранение сигнала в формате «*.wav»
CSV
Сохранение сигнала в формате «*.csv»
BIN
Сохранение сигнала в формате «*.bin»
Сохр в
R1
Сохранение сигнала в качестве опорной осциллограммы R1
R2
Сохранение сигнала в качестве опорной осциллограммы R2
R3
Сохранение сигнала в качестве опорной осциллограммы R3
R4
Сохранение сигнала в качестве опорной осциллограммы R4
Имя
Задание имени файла для сохранения
Для задания имени файла выберите поле с названием файла рядом с элементом Имя и при помощи всплывающей клавиатуры задайте необходимое имя файла. Имя файла может содержать цифры и английские буквы. Выбор элемента производится касанием пальцем нужного символа (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX). По окончанию ввода нажмите Сохр.
Загрузить в PDF
Опорные осциллограммы в осциллографах ADS-4142, ADS-4144 и ADS-4155
При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим опорных осциллограмм. После этого включится подсветка иконки и на ней отобразится уровень опорной осциллограммы . Для перехода в этот режим при использовании органов управления нажмите кнопку Ref в области Vertical.
Опорная осциллограмма будет отображаться филетовым цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками
Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical. На экране появится меню выбора опорной осциллограммы.
Нажмите на поле рядом с элементом Вызов и из открывшегося списка выберите осциллограмму из памяти, которая будет использоваться в качестве опорной
Для выхода из режима опорных осциллограмм повторно нажмите значок или кнопку Ref в области Vertical.
Для быстрого сохранения опорных осциллограмм можно использовать как сенсорный экран, так и органы управления. Для этого, при использовании сенсорного экрана, нажмите значок или нажмите кнопку оранжевого цвета Shift и далее кнопку Screen Capture (Quick Save).
Если в осциллограф установлен USB-накопитель, то опорная осциллограмма будет сохранена на него в виде файла. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.
Загрузить в PDF

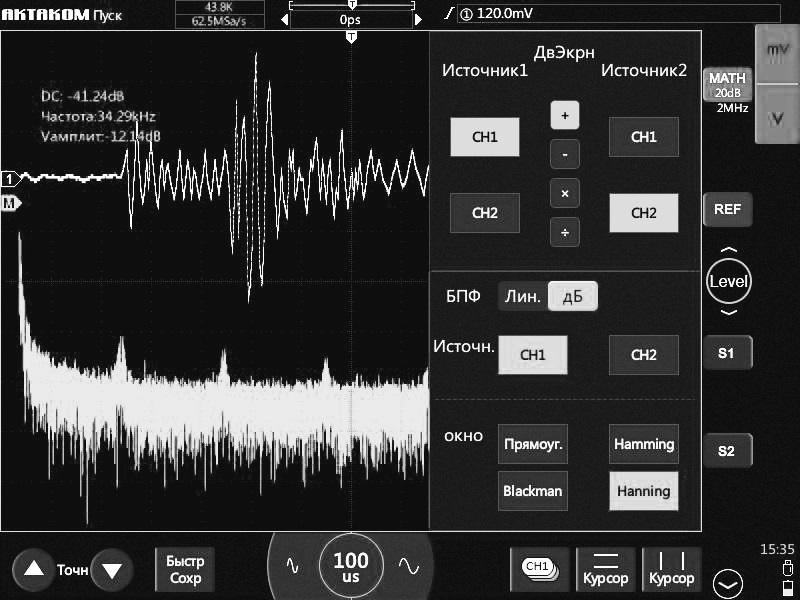

Математические операции в осциллографах ADS-4142, ADS-4144 и ADS-4155
При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим математических операций. После этого включится подсветка иконки и на ней отобразится уровень сигнала математической операции . Для перехода в этот режим при использовании органов управления нажмите кнопку Math в области Vertical.
Результат математической операции будет отображаться красным цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками
Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical.
На экране появится меню выбора математической операции
Элементы меню включают в себя:
Меню
Установки
Комментарии
Режим
ДвЭкран
Область настройки арифметических операций
БПФ
Область настройки БПФ
Область ДвЭкран
Источник 1
СН1, СН2, СН3, СН4
Выбор канала в качестве Источника 1
+
Сложение сигналов Источника1 и Источника 2
-
Разность сигналов Источника 1 и Источника 2
×
Произведение сигналов Источника 1 и Источника 2
/
Деление сигналов Источника 1 и Источника 2
Источник 2
СН1, СН2, СН3, СН4
Выбор канала в качестве Источника 2
Область БПФ
БПФ
Лин.
Линейная шкала
дБ
Логарифмическая шкала
Источн.
СН1, СН2, СН3, СН4
Выбор канала в качестве источника для БПФ
Окно
Прямоуг.
Оконная функция прямоугольник
Hamming
Оконная функция Хемминга
Blackman
Оконная функция Блэкман-Харриса
Hanning
Оконная функция Хеннинга
БПФ (быстрое преобразование Фурье, FFT) используется для преобразования сигналов во временной области в компоненты частотной области (частотный спектр).
Для выхода из режима математических операций повторно нажмите значок или кнопку Math в области Vertical.
Загрузить в PDF
Меню настроек дисплея осциллографов ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Дисплей для входа в меню настроек дисплея.
Меню
Установки
Комментарии
Общие
Гориз
Центр
Выбор отображения по центру
ПозЗап
Выбор отображения относительно позиции запуска
Режим
YT
Выбор отображения зависимости напряжения сигнала от времени
XY
Выбор отображения зависимости соотношения напряжения сигнала канала 1 по горизонтали и напряжения канала 2 по вертикали
СамоПис
Вкл
Включение режима прокрутки (самописца)
Выкл
Выключение режима прокрутки (самописца)
CCT
Вкл
Включение отображение с цветовой температурой
Выкл
Выключение отображение с цветовой температурой
Сигнал
ТипОтобр
Точки
Точки
Вектор
Вектор
Яркость
Задание яркости отображения сигнала.
Установка значения производится касанием и передвижением пальцем по шкале (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).
Экран
Выбор
Полн
Выберите отображения полной сетки и осей
Сетка
Отображение только сетки с большой ценой деления на экране
Оси
Отображение сетки с большой ценой деления и осей на экране
Окно
Убрано отображение сетки и осей с экрана
Интенсив
Задание яркости отображения сетки и осей.
Установка значения производится касанием и передвижением пальцем по шкале (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).
Послесвеч
ПослСвеч
Нет
Послесвечение выключено
Авто
Время послесвечения устанавливается осциллографом автоматически
Обычн
Время послесвечения задается пользователем
∞
Время послесвечения устанавливается бесконечным
Очист
Очистка результатов включенного послесвечения на экране
Установ
При выборе элемента Обычн, в данном окне можно выбрать время послесвеченмя из всплывающей шкалы.
Выбор элемента производится касанием пальцем по окну с цифровым значением (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).
Загрузить в PDF
Меню системы запуска осциллографов ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Курок для входа в меню настроек дисплея. Также для входа в меню настроек запуска можно нажать кнопку Menu в области Trigger.
Здесь и далее: для установки цифрового значения, например, временного параметра:
1. Выберите элемент касанием пальцем по окну с цифровым значением (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).
2. На экране появится одна или две шкалы (зависит от типа параметра). Если появились две шкалы, то одна служит для грубой настройки, вторая (Fine) – для точной установки значения параметра
3. Коснитесь пальцем шкалы и передвижением пальца по шкале установите необходимое значение (при использовании сенсорного экрана) или вращением поворотной ручки SelectX.
4. Выход из установки значения производится способом описаннным в «Вход в основное и дополнительное всплывающее меню».
Меню
Установки
Комментарии
Общие
Удерж
Цифровое значение
Задание времени блокировки запуска.
Режим
Авто
Выбор автоматического режима запуска
Обычн
Выбор ждущего режима запуска
Фронт (запуск по фронту)
Источник
СН1, СН2, СН3, СН4
Выбор канала в качестве источника запуска
Фронт
Нараст
Запуск по нарастающему фронту
Спад
Запуск по спадающему фронту
Оба
Запуск по нарастающему и спадающему фронту
Связь
DC
Связь по постоянному току.
AC
Связь по пременному току
ФВЧ
Фильтр верхних частот
ФНЧ
Фильтр нижних частот
ШумПдвл
Шумоподавление
Импульс (запуск по длительности импульсу)
Источник
СН1, СН2, СН3, СН4
Выбор канала в качестве источника запуска
Полярн
Полож.
Выбор положительной полярности
Отриц.
Выбор отрицательной полярности
Условие
<
Запуск, если длительность импульса меньше заданного значения
>
Запуск, если длительность импульса больше заданного значения
=
Запуск, если длительность импульса равна заданному значению
≠
Запуск, если длительность импульса не равна заданному значению
ЛогШабл (запуск по шаблону)
СН1, СН2, СН3, СН4
Vверхн
Установка шаблона для канала в высокий уровень H
Низк
Установка шаблона для канала в низкий уровень L
Нет
Установка шаблона для канала в состояние "безразлично"
ЛогШбл
AND
Выбор логической операции AND
OR
Выбор логической операции OR
NAND
Выбор логической операции NAND
NOR.
Выбор логической операции NOR
Условие
<
Запуск, если значение меньше заданного
>
Запуск, если значение больше заданного
=
Запуск, если значение равно заданному
≠
Запуск, если значение не равно заданному
Истин
Запуск, если логическое выражение верно
FALSE
Запуск, если логическое выражение не верно
Цифровое значение
Задание длительности события
N фронт
(запуск по N-ному фронту)
Источник
СН1, СН2, СН3, СН4
Выбор канала в качестве источника запуска
Нарст
Нараст
Запуск по нарастающему фронту
Спад
Запуск по спадающему фронту
Бездейств
Цифровое значение
Задание времени ожидания до начала отсчета N-ного фронта запуска.
Фронт
Цифровое значение
Задание номера фронта
1x – означает задание значения номера фронта кратное «1»
100x – означает задание значения номера фронта кратное «100»
Рант
(запуск по ранту)
Источник
СН1, СН2, СН3, СН4
Выбор канала в качестве источника запуска
Полярн
Полож.
Выбор положительной полярности
Отриц.
Выбор отрицательной полярности
Обе
Выбор положительной и отрицательной полярности
Условие
<
Запуск производится, когда длительность импульса с рантом меньше, чем верхний предел длительности импульса
>
Запуск производится, когда длительность импульса с рантом больше, чем чем нижний предел длительности импульса
<>
Запуск производится, когда длительность импульса с рантом больше нижнего предела и меньше верхнего предела длительности импульса
Нет
Отсутствие установки условия триггера для запуска
ВерхПр
Цифровое значение
Задание верхнего предела длительности импульса (только если выбрано условие "<" или "<>")
НижнПр
Цифровое значение
Задание нижнего предела длительности импульса (только если выбрано условие ">" или "<>")
СкНарст
(запуск по скорости нарастания)
Источник
СН1, СН2, СН3, СН4
Выбор канала в качестве источника запуска
Фронт
Нараст
Запуск по нарастающему фронту
Спад
Запуск по спадающему фронту
Оба
Запуск по нарастающему и спадающему фронту
Условие
<
Запуск производится, когда время нарастания меньше заданного
>
Запуск производится, когда время нарастания больше заданного
<>
Запуск производится, когда время нарастания больше чем нижнего заданного значения и меньше верхнего значения.
ВерхПр
Задание верхнего предела времени нарастания (только если выбрано условие "<" или "<>")
НижнПр
Цифровое значение
Задание нижнего предела длительности импульса (только если выбрано условие ">" или "<>")
Для перехода на следующую страницу меню настроек запуска нажмите кнопку (при использовании сенсорного экрана) или вращайте поворотную ручки SelectX (при использовании органов управления).
Меню
Установки
Комментарии
Задержка
(запуск по задержке)
Источник
СН1, СН2, СН3, СН4
Выбор канала в качестве источника запуска
Полярн
Полож.
Выбор положительной полярности
Отриц.
Выбор отрицательной полярности
Обе
Выбор положительной и отрицательной полярности
Цифровое значение
Задание нижнего предела длительности импульса (только если выбрано условие ">" или "<>")
Видео
(запуск по видеосигналу)
Источник
СН1, СН2, СН3, СН4
Выбор канала в качестве источника запуска
Полярн
Полож.
Выбор положительной полярности
Отриц.
Выбор отрицательной полярности
Стандарт
625/PAL
Выбор телевизионного стандарта 625/PAL
SECAM
Выбор телевизионного стандарта SECAM
525/NTSC
Выбор телевизионного стандарта 525/NTSC
720P
Выбор телевизионного стандарта 720P
1080I
Выбор телевизионного стандарта 1080I
1080Р
Выбор телевизионного стандарта 1080Р
Видео
(запуск по видеосигналу)
Запуск
Лин N
НечПоля
Запуск по нечетным полям (кроме 720P, 1080Р)
ЧетнПоля
Запуск по четным полям (кроме 720P, 1080Р)
Все поля
Запуск по всем полям
Все линии
Запуск по всем строкам
Линия
Запуск по выбранной строке
Цифровое значение
Задание номера строки для запуска
Частота
60 Hz
Задание частоты развертки 60 Гц (для 720P, 1080I, 1080Р)
Настройка запуска и декодирования протоколов последовательных шин в осциллографах ADS-4142, ADS-4144 и ADS-4155
Процедура выбора типа последовательной шины для запуска и декодирования протокола аналогичные.
При использовании сенсорного экрана (для выбора типа шины) нажмите кнопку для перехода на вторую страницу вертикального меню. Далее, в зависимости от используемого канала для работы с протоколами, дважды нажмите значок или .
При использовании органов управления для входа в меню настроек управления нажмите кнопку оранжевого цвета Shift и далее кнопку Math для выбора линии S1 или кнопку Ref для выбора линии S2.
Значки и/или подсветятся, и на них появится отображение текущего выбранного протокола и ряд основных параметров для данного протокола
Рассмотрим на примере запуска по шине UART. После выбора шины UART для S2, как описано выше, на экране появится меню
В этом меню можно задать параметры протокола шины UART, как для запуска по шине, так и для его декодирования.
После задания параметров в данном меню необходимо из него выйти (как описано в «Вход в основное и дополнительное всплывающее меню») и вернуться в основное меню.
В основном меню для выбранного типа запуска по шине UART в S2 появится возможность задания настроек, необходимых конкретно для выполнения запуска
Аналогичным образом выполняется настройка запуска по сигналам последовательных шин для других протоколов.
Меню запуска и декодирования для линий S1 и S2, а также основное меню запуска для различных протоколов последовательных шин представлено ниже. Выбор элементов меню аналогичен описан в начале данного раздела «Меню настроек запуска».
UART
Меню запуска и декодирования
RX
СН1, СН2, СН3, СН4
Выбор линии приема данных
Idle level
High
Уровень холостого хода – высокий
Low
Уровень холостого хода – низкий
Check
None
Проверки на четность нет
Odd
Четные биты
Even
Нечетные биты
#Bits
5 Bits, 6 Bits, 7 Bits, 8 Bits, 9 Bits
Количество битов на кадр (разрядность)
BaudRate
1.2kb/s, …, 115.2kb/s
Выбор скорости передачи из стандартного ряда
User Define
Установка произвольной скорости передачи в диапазоне от 1.2 kb/s - 8 Mb/s
Дисплей
Hex
Отображение в шестнадцатеричном формате
Bin
Отображение в двоичном формате
ASCII
Отображение в формате ASCII
Основное меню запуска
Start Bit
Запуск по начальному биту
Stop Bit
Запуск по стоповому биту
Data
Запуск происходит по биту из предустановленного условия (<, >, =, ≠)
LIN
Меню запуска и декодирования
Source
СН1, СН2, СН3, СН4
Выбор источника
Idle level
High
Уровень холостого хода – высокий
Low
Уровень холостого хода – низкий
BaudRate
2.4kb/s, 9.6kb/s, 19.2kb/s
Выбор скорости передачи из стандартного ряда
User Define
Установка произвольной скорости передачи в диапазоне от 2.4kb/s - 625kb/s
Основное меню запуска
Sync-Rising
Запуск по последнему биту поля синхронизации
Frame ID
Запуск, если обнаружены кадры с заданным идентификатором ID
ID+Data
Запуск, если обнаружены кадры с заданным идентификатором ID и данными, которые соответствуют заданным условиям.
CAN
Меню запуска и декодирования
Source
СН1, СН2, СН3, СН4
Выбор источника
Signal
CAN_H
Тип сигнала CAN_H
CAN_L
Тип сигнала CAN_ L
H_L
Тип сигнала H_L
L_H
Тип сигнала L_H
Rx
Тип сигнала: сигнал приема данных трансивера Rx
Tx
Тип сигнала: сигнал передачи данных Tx
BaudRate
50kb/s, …, 1Mb/s
Выбор скорости передачи из стандартного ряда
User Define
Установка произвольной скорости передачи в диапазоне от 10kb/s - 5Mb/s
Основное меню запуска
F.Start
Запуск по началу фрейма
Remote ID
Запуск на фрейме удаленного запроса с заданным ID
Data ID
Запуск по фреймам данных с заданным ID
R/D ID
Запуск по фреймам R/D с заданными ID
ID+Data
Запуск по фреймам данных с заданными ID и данными
Wrong F.
Запуск по кадру ошибки
All Error
Запуск по кадру с любой ошибкой
ACK Error
Запуск по ошибке ACK
Over Load
Запуск по кадру перегрузки
SPI
Меню запуска и декодирования
CLK
СН1, СН2, СН3, СН4
Выбор канала синхронизации с установкой нарастающего или спадающего фронта тактового сигнала
Data
СН1, СН2, СН3, СН4
Выбор канала данных с установкой высокого H или низкого L уровня
#Bits
4 Bits, 8 Bits, 16 Bits, 24 Bits, 32 Bits
Количество битов в строке (разрядность)
Основное меню запуска
CS
Сигнальная линия заданной микросхемы
Data
Запуск по заданному биту данных
X: Data
Запуск по битам X в данных
I2C
Меню запуска и декодирования
SDA
СН1, СН2, СН3, СН4
Выбор канала SDA
SCL
СН1, СН2, СН3, СН4
Выбор канала SCL
Основное меню запуска
Start
Запуск по старту
Stop
Запуск по стопу
LostACK
Запуск по пропущенному ACK
Restart
Запуск по перезапуску
NoACKInAdr
Запуск при отсутствии ACK в адресе
Frame1
Запуск по пакету 1
Frame2
Запуск по пакету 2
Rom Data
Запуск по считанным данным EEPROM
10 WriteFrame
Запуск по 10 битному пакету
429
Меню запуска и декодирования
Sorce
СН1, СН2, СН3, СН4
синхронизации с установкой нарастающего или спадающего фронта тактового сигала
Format
LABEL+DATA
Выбор формата отображения
L+D+SSM
L+SDI+D+SSM
Дисплей
Bin
Отображение в двоичном формате
Hex
Отображение в шестнадцатеричном формате
DaudRate
12.5kb/s
Выбор скорости передачи данных
100kb/s
Основное меню запуска
WordBegin
Запуск по началу слова
WordEnd
Запуск по концу слова
Label
Запуск по указанному значению метки
SDI
Запуск по значениям SDI
Data
Запуск по значениям данных
SSM
Запуск по значениям SSM
Label+SDI
Запуск по значениям метки и SDI
Label+Data
Запуск по значениям метки и данным
Label+SSM
Запуск по значениям метки и SSM
Word Err
Запуск по ошибке кодирования внутри слова
Gap Err
Запуск по ошибке между словами
Parity Err
Запуск по словам с ошибкой контроля четности
All Err
Запуск по любой ошибке
All 0
Запуск по любому биту со значением 0
All 1
Запуск по любому биту со значением 1
1553B
Меню запуска и декодирования
Sorce
СН1, СН2, СН3, СН4
Выбор канала синхронизации с установкой нарастающего или спадающего фронта тактового сигала
Дисплей
Bin
Отображение в двоичном формате
Hex
Отображение в шестнадцатеричном формате
Основное меню запуска
C/S Sync
Запуск по началу слова команды / состояния в конце импульса C/S Sync.
Data Sync
Запуск по началу слова данных в конце импульса Data Sync
C/S Word
Запуск по концу слова команды / состояния
RT Addr
Запуск по слову команды / состояния удаленного запроса RTA
M-Code Err
Запуск при обнаружении ошибки кодирования Manchester
Data Word
Запуск по концу слова данных
Parity Err
Запуск при обнаружении ошибки бита контроля четности
All Err
Запуск по любой ошибке
Загрузить в PDF
Меню автоматических настроек в осиллографах ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Авто для входа в меню автоматических настроек и автоматического выбора диапазона.
Меню
Установки
Комментарии
АвтоНастр
Определение канала
Вкл
Включение автоматического определения каналов
Выкл
Выключение автоматического определения каналов
ПредЗнач
V
Установка предельного значения в вольтах V (Определение канала в состоянии Вкл)
mV
Установка предельного значения в миливольтах mV (Определение канала в состоянии Вкл)
Уровень запуска
Текущ
Установка текущего уровня запуска
Макс
Установка максимального уровня запуска
Авто Диапз
Диапазон
Вкл
Включение автоматической настройки диапазона
Выкл
Выключение автоматической настройки диапазона
Если Диапазон в состоянии Вкл
Вертикал.
Вкл
Включение автовыбора положения по вертикали
Выкл
Выключение автовыбора положения по вертикали
Горизонт.
Вкл
Включение автовыбора положения по горизонтали
Выкл
Выключение автовыбора положения по горизонтали
Уровень
Вкл
Включение автовыбора положения уровня запуска
Выкл
Выключение автовыбора положения уровня запуска
Загрузить в PDF
Меню частотомера в осциллографах ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Частотом. для входа в меню автоматических настроек и автоматического выбора диапазона.
Меню
Установки
Комментарии
Частотом.
Выкл
Выключение функции частотомера
СН1, СН2, СН3, СН4
Выбор канала для частотомера
Загрузить в PDF
Меню настроек пользователя в осциллографах ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Настр.пользов. для входа в меню автоматических настроек и автоматического выбора диапазона.
Меню
Установки
Комментарии
ГлПамят
Авто
Включение автоматического выбора глубины записи
28/14М
Выбор глубины записи 28/14М точек
2.8/1.4М
Выбор глубины записи 2.8/1.4М точек
280/140К
Выбор глубины записи 280/140К точек
28/14К
Выбор глубины записи 28/14К точек
ЗавНастр
ОК
При нажатии кнопки ОК будет произведён сброс на заводские настройки.
АвтоКал
ОК
При нажатии кнопки ОК будет произведена автокалибровка осциллографа
Capture
Timestamp
Вкл
Включение временных меток (отображение даты и времени)
Выкл
Выключение временных меток (отображение даты и времени)
Загрузить в PDF
Сохранение копии экрана (скриншота) в осциллографах ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для сохранения экрана. Скриншот экрана можно также сделать нажав кнопку Screen Capture.
Если в осциллограф установлен USB-накопитель, то копия экрана будет сохранена на него в виде файла в формате *.png. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.
Загрузить в PDF
Использование режима Zoom в осциллографах ADS-4142, ADS-4144 и ADS-4155
Прибор позволяет увеличивать фрагмент сигнала. Реализовать это возможно тремя способами.
1. Проведите тремя пальцами по экрану одновременно, чтобы получить доступ к функции ZOOM
Экран разделится на две части. В верхней области будет отображаться исходный сигнал и расположение на нем окна с фрагментом, в нижней части - выделенный фрагмент.
Для передвижения окна просмотра по основному сигналу нажмите пальцем в верхней области экрана, где расположен основной сигнал и проведите пальцем в горизонтальном направлении.
Для возврата к основному окну проведите одновременно тремя пальцами вверх.
2. При использовании органов управления для увеличения фрагмента нажмите кнопку Zoom в области Horizontal.
Повторное нажатие этой кнопки приведет к выходу из режима увеличения фрагмента и возврату к основному окну.
Если режим отображения фрагмента включен, то кнопка Zoom будет подсвечиваться.
Для изменения положения фрагмента в основном сигнале используйте поворот ручки SelectY.
3. Возможно использование еще одного способа для увеличения фрагмента.
Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для увеличения фрагмента сигнала.
Загрузить в PDF
Запись видеофайла изображения экрана осциллографов ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для начала записи видео.
Если в осциллограф установлен USB-накопитель, то копия экрана будет сохранена на него в виде файла в формате *.png. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.
Для остановки записи видео повторно нажмите значок
Загрузить в PDF
Отображение результатов автоматических измерений в осциллографах ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов автоматических измерений на экране.
Для отключения отображения результатов автоматических измерений на экране повторно нажмите значок
Загрузить в PDF
Отображение результатов декодирования протоколов последовательных шин в осциллографах ADS-4142, ADS-4144 и ADS-4155
Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов декодирования протоколов последовательных шин в табличном виде.
Для отключения отображения результатов декодирования протоколов последовательных шин в табличном виде повторно нажмите значок
Загрузить в PDF
Отключение функции сенсорного экрана в осциллографах ADS-4142, ADS-4144 и ADS-4155
Для отключения функции сенсорного экрана и использования только физических органов управления для работы с осциллографом нажмите кнопку оранжевого цвета Shift и далее кнопку .
В верхнем правом углу экрана отобразится значок блокировки
Для включения функции сенсорного экрана и для работы с осциллографом повторно нажмите кнопку
Загрузить в PDF
Назначение иконок на домашней странице осциллографов ADS-4142, ADS-4144 и ADS-4155
Для перехода на домашнюю страницу осциллографа нажмите кнопку .
Экран прибора примет вид
Управление на домашней странице доступно только с помощью сенсорного дисплея.
Значок
Функции
Общая информация о производителе
Краткое руководство по эксплуатации на английском языке
Файлы изображений Изображ. (формат PNG), опорных осциллограмм REF, данных CSV, осциллограмм BIN, видео.
Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память.
Если в осциллограф установлен USB-накопитель, то можно выбрать отображение файлов, сохраненных во внутреннюю память или на внешний USB-накопитель.
Для файлов изображений, нажав на картинку такого файла, можно его посмотреть. Возврат к кратким картинкам производится двойным нажатием пальцем на полное изображение.
Для любых типов файлов, нажав пустой квадрат около имени файла или на картинке в левом верхнем углу (для файлов изображения), можно выбрать конкретный файл и удалить его, переименовать или перенести его из внутренней памяти на внешний USB-накопитель (Экспорт).
Нажав на иконку выбора в правом углу экрана, можно выбрать все файлы для удаления.
Отображает на экране картинки только файлов изображений.
Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память.
Если в осциллограф установлен USB-накопитель, то отображаются файлы, сохраненные, как во внутреннюю память, так и на внешний USB-накопитель.
Нажатием на картинку файла изображения, можно просмотреть его содержимое на экране.
Нажатием экранной кнопки Select можно перейти к выбору файла для удаления (см. Файлы).
Для выхода из функции выбора нажмите экранную кнопку Cancel.
Вход в меню основных настроек прибора. Здесь можно задать:
Яркость
Громкость
Язык: русский или английский
Время отключения
Параметры сетевых подключений
Посмотреть информацию о приборе (модель, серийный номер, версию прошивки, дату и время, полосу пропускания) и информацию об установленных опциях.
Отображает на экране картинки видеофайлов.
Если в осциллограф не установлен USB-накопитель, то отображаются только файлы, сохраненные во внутреннюю память.
Если в осциллограф установлен USB-накопитель, то отображаются файлы, сохраненные, как во внутреннюю память, так и на внешний USB-накопитель.
Нажатием на картинку видеофайла можно просмотреть его содержимое на экране
Нажатием экранной кнопки Select можно перейти к выбору файла для удаления (см. Файлы).
Для выхода из функции выбора нажмите экранную кнопку Cancel.
Нажатие на этот значок переводит осциллограф в режим ожидания.
Для выхода из режима ожидания одновременно нажмите кнопку включения прибора и Zoom.
Нажатие на этот значок закрывает домашнюю страницу и переводит прибор в рабочий режим осциллографа
В левом верхнем углу домашней страницы отображается дата и время, в нижнем правом углу – состояние зарядки аккумулятора.
Представляем новую серию цифровых осцилографов АКТАКОМ ADS-41хх, которая занимает промежуточное положение между компактными носимыми осциллографами и лабораторными настольными приборами. В этих осциллографах удачно сочетаются свойства, присущие переносным моделям: малый вес, компактный корпус, многозонный (5 зон) сенсорный дисплей размером 8” и разрешением 800×600 пикселей и полностью функциональное механическое управление клавишами и поворотными переключателями (энкодерами).
У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.
Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.
Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Почему в некоторых приборах сбрасываются часы реального времени?
Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора. Наверх
При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
На самом деле никакой проблемы нет.
Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.
Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).
Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).
Нормальное отображение при развертке 10 мс/дел:
Искажение формы того же сигнала на развертке 10 с/дел:
На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.
Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.
Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
* в рабочее время по рабочим дням
Указания по применению этого продукта также можно найти на закладке "Применение".
Режимы сохранения данных в осциллографах АКТАКОМ ADS-4142, ADS-4144 и ADS-4155
Планшетные осциллографы АКТАКОМ ADS-4142, ADS-4144 и ADS-4155
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
.
и
можно быстро изменить источник запуска или текущий настраиваемый уровень в двухуровневых типах запуска (например, верхний H или нижний L уровни при запуске по ранту)
для отображения на экране пары горизонтальных курсоров или значок
для отображения вертикальных курсоров. При нажатии обоих значков станут доступны измерения как вертикальными, так и горизонтальными курсорами.
,
,
,
, метка курсора подсветится, и передвиньте выбранный курсор по экрану в нужном направлении.
для перехода на вторую страницу вертикального меню и нажмите значок
для входа в режим опорных осциллограмм. После этого включится подсветка иконки и на ней отобразится уровень опорной осциллограммы
. Для перехода в этот режим при использовании органов управления нажмите кнопку Ref в области Vertical.
или нажмите кнопку оранжевого цвета Shift и далее кнопку Screen Capture (Quick Save).
для входа в режим математических операций. После этого включится подсветка иконки и на ней отобразится уровень сигнала
математической операции . Для перехода в этот режим при использовании органов управления нажмите кнопку Math в области Vertical.
(при использовании сенсорного экрана) или вращайте поворотную ручки SelectX (при использовании органов управления).
для перехода на вторую страницу вертикального меню. Далее, в зависимости от используемого канала для работы с протоколами, дважды нажмите значок
или
.
.
