Основной тенденцией развития измерительной техники является производство приборов сочетающих в одном корпусе сразу несколько различных измерительных функций. Особенно большое развитие это направление получило в последнее время. Сразу несколько известных производителей выпустили новые комбинированные приборы. Среди портативных комбинированных приборов в ручном исполнении особенно широкое применение нашли осциллографы-мультиметры или скопметры. Весной 2014 года в модельном ряду портативных осциллографов-мультиметров АКТАКОМ произошли существенные изменения. Были представлены сразу десять новых моделей ручных комбинированных осциллографов серии ADS-4000. Данная статья посвящена представлению этой инновационной серии комбинированных приборов АКТАКОМ.
В этой статье рассматривается ряд надежных и современных приборов АКТАКОМ, с помощью которых можно самостоятельно проводить периодическую профилактику и диагностику электросетей, заблаговременно обнаружить различного рода дефекты и устранить причину их возникновения. Грамотное обслуживание, периодические замеры показаний электроприборов и силовых линий с помощью приборов АКТАКОМ — залог бесперебойной, безопасной и безаварийной работы любого электрооборудования и систем электроснабжения.
На современном рынке представлено огромное количество приборов, отличающихся конструктивными, эргономическими и техническими характеристиками, а также ценой. Поэтому пользователю довольно сложно сделать выбор оборудования для решения конкретной измерительной задачи. Настоящая статья предлагает обзор компактных осциллографов АКТАКОМ.
В настоящее время цифровой осциллограф часто используется совместно с
другими приборами для проведения сложных комплексных измерений и
последующей обработки данных в составе измерительной системы. Например,
комбинация ЦЗО с генератором сигналов позволяет снимать
амплитудно-частотные характеристики (АЧХ) измерительных цепей, измерять
задержки в линиях связи, характеризовать качество передачи по
сигнальному тракту (измерения джиттера, метод глазковых диаграмм) и пр.
Объединение нескольких осциллографов в одну измерительную систему
позволяет осуществлять многоканальный сбор данных в сложных системах.
Однако для интеграции осциллографа в единую измерительную систему,
помимо возможностей передачи данных в ПК или локальную сеть, от него
требуется наличие дополнительных технических возможностей.

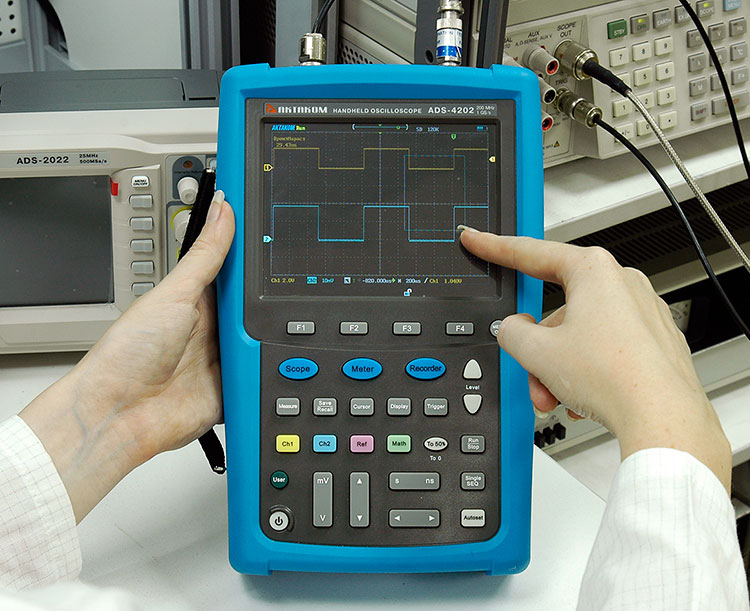

В данной статье подробно описаны типичные измерительные задачи с использованием новых ручных цифровых осциллографов с сенсорным экраном АКТАКОМ серии ADS-4000. Основные возможности этих приборов были рассмотрены в статье «Многофункциональные ручные осциллографы-мультиметры сенсорным экраном АКТАКОМ серии ADS-4000», которая публиковалась в журнале «Контрольно-измерительные приборы и системы» №3, 2014.
В статье рассказывается о том, как правильно сформировать рабочее место, руководствуясь не только соображениями эргономики и планирования рабочего пространства, но и необходимостью использования различных приборов и оборудования.
У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.
Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.
Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.
Зачем нужен осциллограф со встроенным мультиметром?
Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.
Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).
Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…
Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.
Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).
По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).
Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.
Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.
Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Почему в некоторых приборах сбрасываются часы реального времени?
Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора. Наверх
При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
На самом деле никакой проблемы нет.
Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.
Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).
Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).
Нормальное отображение при развертке 10 мс/дел:
Искажение формы того же сигнала на развертке 10 с/дел:
На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.
Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.
Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
