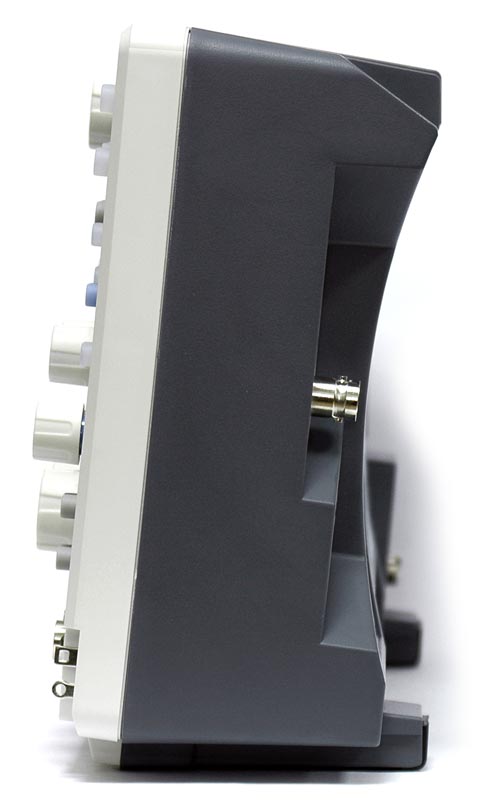

ADS-6104 Осциллограф цифровой

Программное обеспечение

• Aktakom DSO-Soft 6000 Программное обеспечение для осциллографов
  Версия: 1.0.0.1 | Дата изменения: 24.05.2019

Документация

• ADS-6064, 6064H, 6104, 6104H, 6124, 6124H паспорт изделия
  Редакция: 210707 | Дата изменения: 08.07.2021
• Описание SCPI команд осциллографов ADS-6xxx
  Дата изменения: 09.12.2021

1. Для активации режима и входа в меню одноканального генератора нажмите кнопку AFG.
2. Выберите Arb в нижнем меню, а затем Others в правом боковом меню, далее выберите Built-in
3. Выберите Common в правом боковом меню.
4. Вращением ручки поворотного регулятора М или при помощи сенсорного экрана выберите пункт Trapezia
5. В боковом меню настройте его параметры. Нажмите Frequence (Частота) и данный пункт сменится на Period (Период). Задайте 1 МГц через сенсорный экран или при нажатии на ручку поворотного регулятора появится всплывающая цифровая клавиатура
6. Для двухканального генератора попеременным нажатием кнопки CH1/2 выберите нижнее меню канала 1 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора) и канала 2 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора).

Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.

1. Все дополнительные опции, кроме батарейного питания, в двух и четырехканальные осциллографы Актаком серии ADS-6000 устанавливаются только на заводе производителя и не активируются кодом!
2. Для четырехканальных осциллографов с вертикальным разрешением 8 бит (ADS-6124, ADS-6104, ADS-6064) доступен заказ приборов с возможностью декодирования сигналов последовательных шин. Для этого при заказе требуется указать следующие опции:
   • ADS-6000DEC Опция декодирования I²C/SPI/RS232
   • ADS-6000CAN Опция декодирования CAN
3. Для четырехканальных осциллографов с вертикальным разрешением 8/12/14 бит (ADS-6124H, ADS-6104H, ADS-6064H) указывать при заказе функцию декодирования сигналов последовательных шин не требуется, т.к. анализ протоколов I²C, SPI, RS-232, CAN доступен в них в штатной комплектации.

Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.

Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).

Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…

Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.

Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).

По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).

Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.

Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.

Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.

1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.

2. Кнопками под экраном прибора задайте настройки:

• Тип

  Сигнал: Формат сохранения - осциллограмма
  Настройки: Формат сохранения - установки
  Изображение: Формат сохранения - изображение
  Запись: Режим покадрового регистратора

• Источник

  Канал1

  Канал2

  Матем.

  Все.

• Ячейка&Вызов - вызов из ячейки памяти.

• Место хранения – usb-накопитель.

• Кнопка Сохр. запускает процедуру сохранения.

На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.

Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Soft6000

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
    • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
    • Используйте подходящую защиту от превышения напряжения.
    • Применяйте пробники, специфицированные только для данного типа прибора.
    • Не допускается замыкать накоротко выходные или входные разъемы прибора.
    • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
    • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
    • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
    • При подключении кабелей нельзя путать входные разъемы с выходными.
    • Разрешается использование предохранителей специфицируемых только для данного продукта.
    • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
    • Используйте только специфицированные для данного прибора батареи.
    • Замена батареи питания производится только при отключенном приборе.
    • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

• ADS-6000FG1 и ADS-6000FG2 Опции встроенного генератора;
• ADS-6000DMM Опция встроенного мультиметра
• ADS-6000DEC Опция декодирования I2C/SPI/RS232
• ADS-6000CAN Опция декодирования CAN
• ADS-6000VGA Опция VGA выход
• ADS-6000TDS Опция сенсорного дисплея

На самом деле никакой проблемы нет.

Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

Нормальное отображение при развертке 10 мс/дел:

Искажение формы того же сигнала на развертке 10 с/дел:

На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.

Буква «H» в индексе модели означает, что в приборе используется высокоскоростной АЦП, который позволяет добиться аппаратного разрешения по вертикали 12 и/или 14 бит вместо стандартных 8 бит.
