Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!
Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2322 – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)».
Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже). Имеются VGA выход для внешнего монитора или телевизора.
Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.

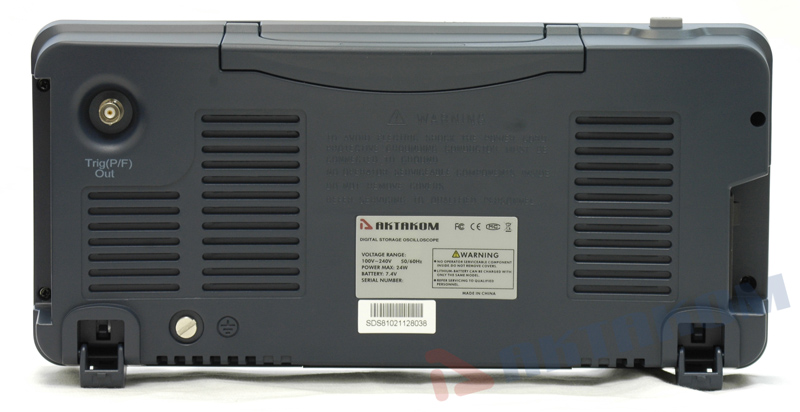

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.
Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
В настоящее время цифровой осциллограф часто используется совместно с
другими приборами для проведения сложных комплексных измерений и
последующей обработки данных в составе измерительной системы. Например,
комбинация ЦЗО с генератором сигналов позволяет снимать
амплитудно-частотные характеристики (АЧХ) измерительных цепей, измерять
задержки в линиях связи, характеризовать качество передачи по
сигнальному тракту (измерения джиттера, метод глазковых диаграмм) и пр.
Объединение нескольких осциллографов в одну измерительную систему
позволяет осуществлять многоканальный сбор данных в сложных системах.
Однако для интеграции осциллографа в единую измерительную систему,
помимо возможностей передачи данных в ПК или локальную сеть, от него
требуется наличие дополнительных технических возможностей.
ADS-2031/V, 2061M/MV, 2071M/MV, 2111M/MV, 2121M/MV, 2221M/MV, 2322, 2332 руководство по эксплуатации Включает методику поверки | Редакция: 150529 | Дата изменения: 24.05.2019
Описание SCPI команд осциллографов ADS-2xx1M/MV Дата изменения: 14.09.2022
Методика поверки данного прибора включена в эксплуатационный документ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице "Прочитать руководство по эксплуатации перед покупкой" раздела "Техническая поддержка" сайта. Наверх
У нас в линии постоянно происходит сбой и оборудование сгорает. Для выявления неисправности необходим двухканальный осциллограф с функцией записи. Можно ли непрерывно записывать данные в архив в течение суток?
Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.
Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.
Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.
Как выполнить автоматическую калибровку осциллографа?
Процедура автоматической калибровки (автокалибровки) позволяет повысить точность осциллографа при изменении температуры окружающей среды. Процедуру автокалибровки необходимо применить для достижения максимальной точности осциллографа при изменении температуры окружающей среды ≥5 градусов Цельсия.
Для вызова процедуры автоматической калибровки нажмите кнопку UTILITY, затем нажмите кнопку H1. Далее поворотным регулятором выберите пункт меню Adjust. Меню автоматических настроек включает следующие пункты:
Self Cal - вызов процедуры автоматической калибровки;
Default - вызов заводских настроек (настроек, записанных в памяти прибора).
Процедура автокалибровки следующая:
Перед запуском автокалибровки необходимо отключить пробники и соединительные кабели от входных разъёмов осциллографа.
Нажмите кнопку UTILITY.
Нажмите кнопку H1.
Поворотным регулятором выберите элемент Adjust.
Нажмите кнопку H2. На экране осциллографа появится информационное окно.
Нажмите кнопку H2 для запуска процедуры автокалибровки или любую другую кнопку, если процедуру автокалибровки выполнять не надо.
Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.
Кнопкой «H5» выберите место хранения «внешний».
Кнопкой «H1» выберите тип данных. Wave - Формат сохранения - осциллограмма Setting - Формат сохранения - установки Image - Формат сохранения - изображение Record - Режим покадрового регистратора
Кнопкой «H2» выберите источник данных.
Кнопкой «H3» выберите объект и вывод.
Нажмите «H4» для запуска сохранения. На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.
Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Reader Pro.
Как перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора?
У программного обеспечения, совместимого с серией осциллографов ADS-2xxx, такого функционала нет.
Возможность перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора есть у ПО DSO-Soft6000, совместимого с серией осциллографов ADS-6xxx. Наверх
Каким образом можно сохранить данные осциллограммы для чтения в Excel?
Стандартно осциллограф позволяет сохранить данные на флеш память в файлах форматов *.bmp и *.bin. Для сохранения данных осциллограммы для последующего чтения в Excel можно воспользоваться программой Aktakom DSO-Reader Light или Aktakom DSO-Reader Pro, которые сохранят данные осциллограммы в формате AUL. Далее полученный файл с помощью программы Aktakom AULFConverter можно преобразовать в формат *.csv, который читается программой Excel. Пример можно посмотреть в описании приложения Aktakom AULFConverter, закладка "Применение". Наверх
Существует ли конвертор файлов BIN – AUL? Как преобразовать файлы данных с осциллографов серии Актаком ADS-2xxxM в Bin формате для дальнейшей обработки на компьютере?
Отдельного конвертора BIN - AUL не существует.
Формат BIN – это формат записи бинарных данных в осциллограф в соответствии с заложенным в прибор алгоритме.
Данные в формате BIN можно загрузить в программу Aktakom DSO-Reader Pro (требуется версия не ниже 1.0.2.9), а затем сохранить в формате данных AUL. Наверх
Подходят ли XDS батареи для использования в осциллографах Актаком серии ADS-2xxx?
Нет. XDS батарея не предназначена для применения в осциллографах серии ADS-2xxx.
Для батарейного питания переносных осциллографов серии ADS-2ххх с полосой пропускания от 60 до 300 МГц используется только SDS батарея, которая приобретается за дополнительную плату. Наверх
Как зарядить и проконтролировать заряд батареи в переносных цифровых осциллографах Актаком серии ADS-2000?
Для батарейного питания моделей данной серии используется только SDS батарея. Это дополнительная опция, которая не входит в комплект поставки. Батарея устанавливается в батарейный отсек прибора в нижней части корпуса. SDS батарея не предназначена для применения в осциллографах серии ADS-6000.
При получении новой батареи она может быть не полностью заряжена. Перед первым использованием зарядите аккумулятор минимум в течение 12 часов. После полной зарядки аккумулятора его может хватить до 4-6 часов в зависимости от интенсивности использования.
При подаче питания на осциллограф от батареи в правом верхнем углу дисплея будет отображаться индикатор заряда батареи.
Если индикатор не появился, то включите его через меню:
Нажмите кнопку UTILITY, далее кнопку H1 и поворотным регулятором выберите элемент Display. В пункте меню Battery выберите ON для отображения символа установленной батареи.
Состояние зарядки батареи отображается четырьмя статусами:
Если символ отображается без заливки, то прибор сможет работать не более 5 минут.
Для зарядки батареи, находящейся в приборе, используется сетевое питание прибора. Только при работе прибора от сети батарея заряжается, но при этом динамического показа процесса зарядки не происходит.
Для контроля текущего состояния питания имеется индикатор сети, который располагается сверху справа от дисплея над кнопкой F1.
Если индикатор сети зеленый - прибор включен в сеть, батарея полностью заряжена (при использовании батареи).
Если индикатор сети желтый - прибор включен в сеть, батарея заряжается (при использовании батареи).
Можно ли расширить полосу пропускания в цифровых осциллографах Актаком серии ADS-2000?
Нет.
Расширить полосу пропускания программным или аппаратным способом в цифровых осциллографах серии ADS-2000 нельзя. Наверх
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Почему в некоторых приборах сбрасываются часы реального времени?
Часы реального времени в любом приборе, например, в осциллографе, питаются от встроенного аккумулятора, который имеет особенность разряжаться. Поэтому сброс часов реального времени может происходить. Не следует забывать, функция часов является вспомогательной функцией и не прописана в технических параметрах прибора. Отсутствие этой функции в приборе, некорректная работа или сброс часов не могут быть отнесены к недостаткам прибора. Наверх
При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
На самом деле никакой проблемы нет.
Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.
Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).
Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).
Нормальное отображение при развертке 10 мс/дел:
Искажение формы того же сигнала на развертке 10 с/дел:
На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.
Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.
Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
Версия: 1.0.4.4 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Программа AKTAKOM DSO-Reader Light служит для чтения, обработки и сохранения в файл данных из цифровых запоминающих осциллографов.
Версия: 1.0.3.1 |
Дата изменения: 25.12.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Актаком DSO-Soft предназначено для подключения осциллографов Актаком серий ADS-2xxx, АСК-2xxx, АОС-2ххх, а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК/ADS-2xx8 и ADS-2029 к персональному компьютеру.
Версия: 2.0.8.26 |
Дата изменения: 24.05.2019
Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату.
Программа AKTAKOM DSO-Reader Pro предназначена для профессионального использования данных измерения (осциллограмм) с широкими возможностями математической обработки результатов измерений и сохранения данных в файл для цифровых запоминающих осциллографов АКТАКОМ серий ADS-2ххх, АСК-2ххх, АОС-2ххх и осциллографов-мультиметров (в режиме осциллографа) Актаком АСК/ADS-2xx8 и ADS-2029. Реализованы автоматические измерения, курсорные измерения с 10 пользовательскими метками для измерений и навигации, возможность выбора анализируемого участка осциллограммы и большой выбор возможностей обработки полученного сигнала.
Версия: 1.0.3.1 |
Дата изменения: 25.12.2019
Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта авторизованным пользователем для зарегистрированного прибора после покупки этого программного обеспечения.
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. В составе стандартной поставки приложена Краткая Инструкция или полное Руководство по эксплуатации. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
5. Полное Руководство по эксплуатации можно получить (загрузить в формате PDF однократно) в течение гарантийного срока после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
