Установка параметров импульсного сигнала в генераторах AWG-4085, AWG-4101, AWG-4165 и AWG-4255

На передней панели устройства нажмите функциональную клавишу СН1, и затем нажмите клавишу для выбора формы сигнала. В правой части экрана отобразятся шесть экранных кнопок установки параметров.

Функция	Пояснение
Frequency/Period	Установка частоты/периода сигнала; переключение параметров осуществляется повторным нажатием кнопки
Amplitude/High	Установка амплитуды выходного сигнала или высокого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
Offset/Low	Установка постоянного смещения выходного сигнала или низкого уровня сигнала; переключение параметров осуществляется повторным нажатием кнопки
StartPhase	Установка начальной фазы сигнала в диапазоне 0…360°
Width/DutyCyc	Установка ширины импульса. При повторном нажатии – установка коэффициента заполнения (в %)
Rising/Falling	Установка времени нарастания. При повторном нажатии – установка времени спада

Установка частоты, амплитуды, смещения и начальной фазы аналогична установке параметров синусоидального сигнала.

Дополнительно можно установить длительность импульса, скважность (коэффициент заполнения), время нарастания или спада.

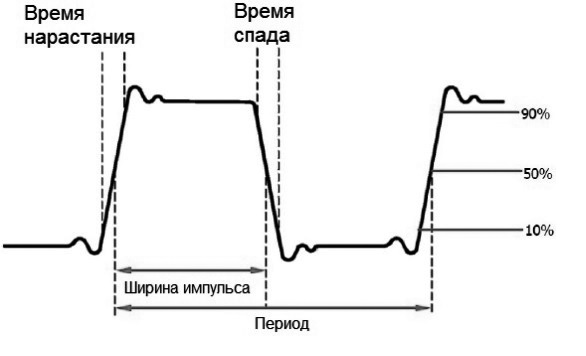

Ширина импульса – длительность импульса на уровне 50% амплитуды в одном периоде сигнала.

Коэффициент заполнения (обратное – скважность) – в серии идеальных импульсных последовательностей (например, прямоугольной волны), отношение длительности положительного импульса к общему периоду импульса.

Коэффициент заполнения связан с шириной импульса, изменение одного из параметров приводит к изменению другого параметра и ограничивается минимальной шириной импульса и периодом.

Установка или изменение параметров аналогично порядку, приведенному в пункте установки параметров синусоидального сигнала.
