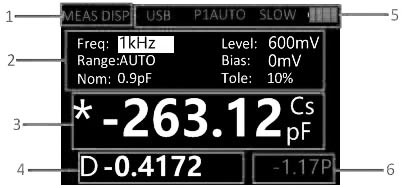

Отображение информации на дисплее RLC-метра АМ-3128

1. Название страницы – используется для индикации текущего режима прибора

2. Поле отображения установленных параметров измерения

3. Поле отображения основных результатов измерения

«*» – указывает на включенный режим сохранения данных

4. Поле отображения результатов вторичных измерений

5. Поле отображения состояния:

– «USB» – подключен USB кабель

– «P1AUTO» – режим отображения основных параметров, отображаются автоматически

– «SLOW» – отображение скорости измерений

– Значок батареи показывает уровень заряда батареи

6. Поле отображения состояния компаратора:

– дисплей компаратора показывает процентное отклонение значения тестируемого компонента от номинального значения

– зеленый цвет символов и буква «P» (PASS) – значение в пределах допуска

– красный цвет символов и буква «F» (FAIL) – значение вне пределов допуска
