Измерение параметров элементов с помощью RLC- метра АМ-3128

Измерение сопротивлений

Подключить образец как указанно на рисунке.

1. Длительно нажать клавишу POWER для включения прибора.

2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Rs, что означает выбор измерения сопротивления, как показано на рисунке

3. Также измеряемое сопротивление можно вставить в пазы разъема 17 или использовать щупы Кельвина

4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ESR.

6. Считайте результаты измерения с экрана.

Напоминание. Сигнал переменного тока используется прибором для измерения сопротивления, поэтому результат теста отражает характеристики сопротивления для переменного тока прибора, а не его сопротивление постоянному току.


Измерение емкости конденсаторов

Подключить образец как указанно на рисунке.

1. Длительно нажать клавишу POWER для включения прибора.

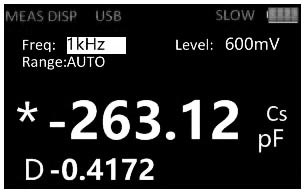

2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Cs, что означает выбор измерения емкости, как показано на рисунке.

3. Также измеряемый конденсатор можно вставить в пазы разъема 17 или использовать щупы Кельвина.

4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ ESR.

6. Считайте результаты измерения с экрана.

Напоминание. Конденсатор или емкостное устройство должно быть обязательно разряжено перед измерениями. Конденсатору большой емкости требуется более длительное время для полной разрядки.


Измерение индуктивности

Подключить образец как указанно на рисунке.

1. Длительно нажать клавишу POWER для включения прибора.

2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Ls, что означает выбор измерения индуктивности, как показано на рисунке:

3. Также измеряемую индуктивность можно вставить в пазы разъема 17 или использовать щупы Кельвина

4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ ESR.

6. Считайте результаты измерения с экрана.


Подробнее о приборе:  АМ-3128 Измеритель RLC
