Выбор эквивалентной схемы и установка режима относительных измерений в RLC-метре АМ-3128

Установка эквивалентной схемы

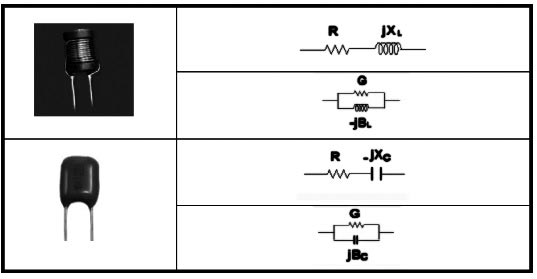

Из-за неидеальности характеристик и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели: последовательная и параллельная,

Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 Ом), а параллельный режим – для элементов с высоким импедансом (>10 кОм), Для элементов, с импедансом между двумя этими значениями, эквивалентный режим не оказывает большого влияния на результат измерения.

Нажмите клавишу AUTO/SER/PAL и последовательно нажимайте для выбора эквивалентной модели (SER, PAL).

Выбор режима относительных измерений

Режим относительных измерений позволяет использовать текущее значение в качестве опорного при последующих измерениях.

Для этого необходимо кратковременно нажать на клавишу ▲NULL , включится режим относительных измерений, при этом текущее значение будет использоваться в качестве опорного. Опорное и относительное значения будут отображаться соответственно на вторичном и основном дисплее.
