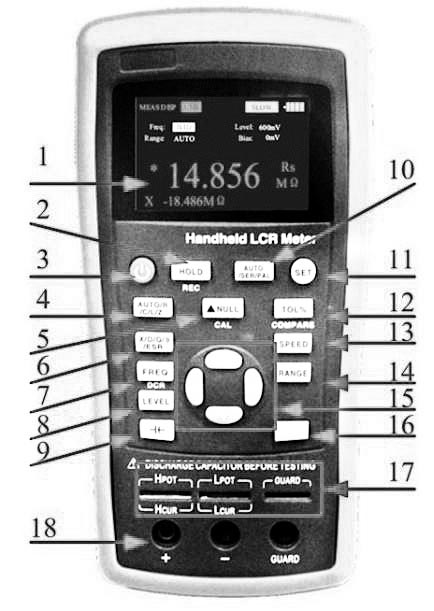

Назначение клавиш на передней панели АМ-3128

Примечание. В тексте встречается понятие «длительное нажатие». Это касается многофункциональных клавиш и предполагает нажатие на соответствующую клавишу не менее 2 секунд.

1. Дисплей

2. Клавиша HOLD – короткое нажатие-удержание данных, длительное нажатие – включение режима регистрации

3. (Power) – Клавиша включения/выключения питания (длительное нажатие)

4. Клавиша AUTO/R/C/L/Z – Клавиша быстрого переключения/выбора основного параметра измерения

5. Клавиша ▲NULL/CAL – короткое нажатие включает режим относительных измерений, долгое нажатие - функцию коррекции

6. Клавиша X/D/Q/θ/ESR – Клавиша быстрого переключения/выбора вторичного параметра измерения

7. Клавиша FREQ/DCR – клавиша быстрого переключения фиксированных значений частоты

8. Клавиша LEVEL – быстрое переключение между фиксированными точками выбора уровня напряжения

9. Клавиша – быстрое нажатие включает режим измерения электролитических конденсаторов, длительное нажатие – выбор напряжения смещения

10. Клавиша AUTO/SER/PAL – Клавиша выбор параллельной илипоследовательной эквивалентной схемы замещения

11. Клавиша SET – переключение интерфейса между режимом измерения и системными настройками

12. Клавиша TOL%/COMPARE – короткое нажатие для быстрого переключения предела допуска отклонения компаратора, длительное нажатие – включение и выключение компаратора

13. Клавиша SPEED – Клавиша быстрого переключения скорости измерения

14. Клавиша RANGE – Клавиша быстрого переключения диапазона измерения

15. Навигационные клавиши – клавиши со стрелками вправо и влево для управления перемещением курсора; клавиши со стрелками вверх и вниз для выбора параметра

16. Клавиша ENTER – клавиша ввода

17. Разъем 5-контактного тестового пробника

18. Разъемы 3-контактного тестового пробника

Примечание. Благодаря использованию стандартных разъёмов для штекеров типа «банан», данный прибор может работать с недорогими тестовыми выводами с зажимами «крокодил», однако такая схема подключения не обеспечивает достаточной точности измерений, Для повышения точности измерения желательно использовать 5-полюсные разъёмы для подключения зажимов Кельвина.

Примечание. Прибор имеет независимый контроллер зарядки батареи, который позволяет заряжать аккумулятор даже при выключенном приборе.
