Передача данных в режиме регистратора в измерителе уровня электромагнитного поля АТТ-8509

Прибор имеет разъем для подключения кабеля интерфейса RS232. Устройство связи выводит цифровой поток данных длиной 16 байт, который может использоваться пользовательскими приложениями и имеет формат:

D15 D14 D13 D12 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0

D0 Завершающий байт

D1 – D8 Значение вверху дисплея, D1 – младший разряд, D8 – старший разряд. Например, если на дисплее показывается

значение 1234, то D8 – D1 00001234

D9 Десятичная точка (ДТ) для верхней части дисплея. 0 – нет ДТ, 1 – 1 ДТ, 2 – 2 ДТ, 3 – 3 ДТ

D10 Полярность. 0 – положительная, 1– отрицательная

D11, D12 Индикация на дисплее. W/m^2=A9 mW/cm^2=A8 V/m=A7

D13 1 —данные посылаются на верхнюю часть дисплея; 2 —данные посылаются на нижнюю часть дисплея

D14 4

D15 Стартовый байт = 02

При переводе регистратора прибора в режим передачи данных, первоначально, необходимо удостовериться, что прибор не находится в состоянии удержания или записи показаний, т.е. в верхней строке дисплея не должны гореть надписи «HOLD» или «REC».

1. Нажмите и удерживайте клавишу (9) SEND в течение 2-х секунд. В нижнем правом углу экрана появится сообщение «Transmit mode».

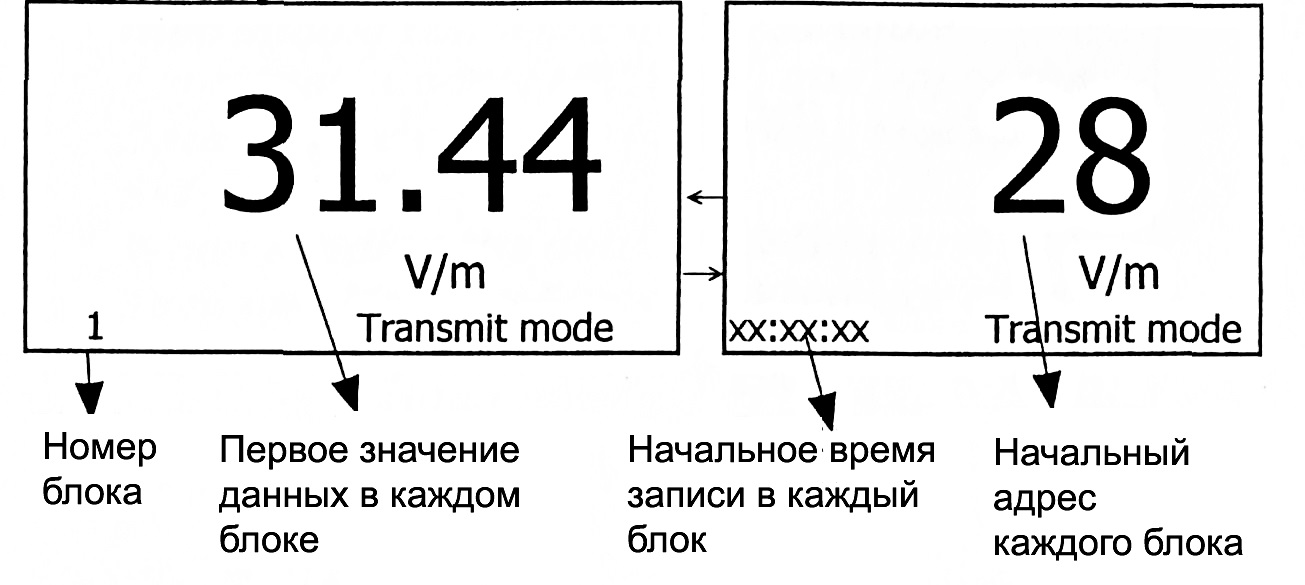

На экране дисплея попеременно, сменяя друг друга, будут появляться данные, аналогично приведенным ниже:


2. Клавишами (6) Unit ▼ и (5) Freq. Team ▲ можно менять номера блоков (от 1 до 250).

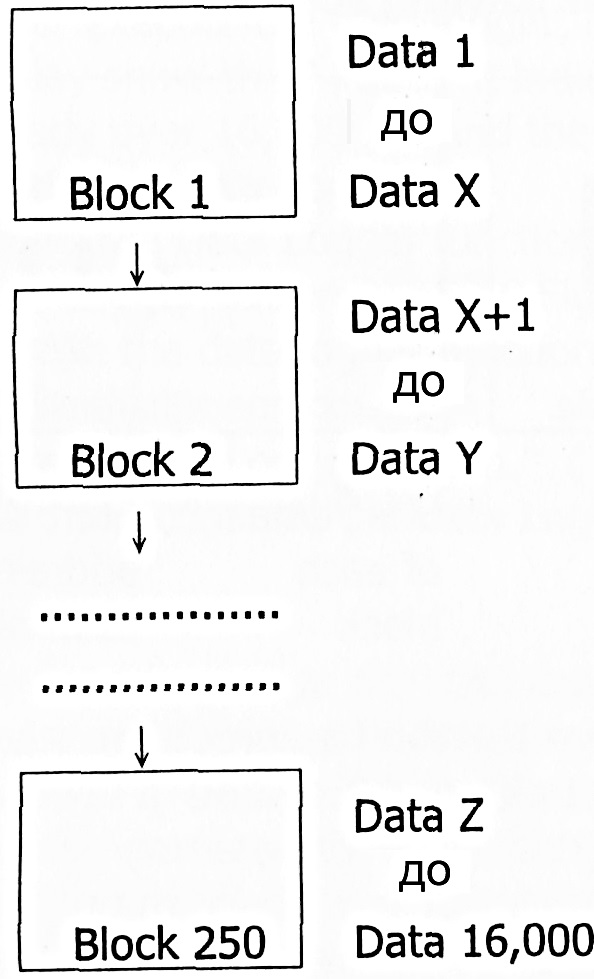

Прибор записывает 16000 измерений в память разбитую на 250 блоков. Последовательность записи приведена ниже.


3. Нажимайте клавишу (9) SEND до тех пор, пока в нижнем правом углу не появится сообщение «Sending Data». После появления данного сообщения начинается процесс передачи данных, когда передача закончится сообщение «Sending Data» исчезнет и вновь появится сообщение «Transmit mode».

4. Для выхода из режима передачи данных однократно нажмите клавишу (3) HOLD ESC.

Примечание. Для использования интерфейса RS 232 необходимо приобрести интерфейсный кабель и программное обеспечение, указанное в списке дополнительных аксессуаров (раздел «Комплектность»).


Подробнее о приборе:  АТТ-8509 Измеритель уровня электромагнитного поля
