Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ АТН-1333, 1335, 1336

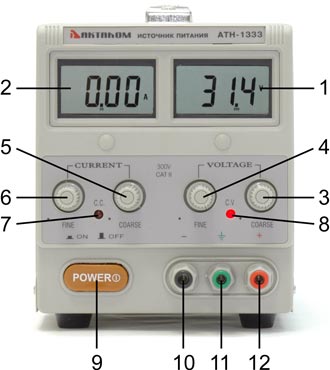

1. Описание органов управления

1. Цифровой индикатор величины выходного напряжения.
2. Цифровой индикатор величины выходного тока на выходе.
3. Регулятор «VOLTAGE COARSE»: грубая регулировка величины выходного напряжения.
4. Регулятор «VOLTAGE FINE»: точная регулировка величины выходного напряжения.
5. Регулятор «CURRENT COARSE»: грубая регулировка максимальной величины выходного тока.
6. Регулятор «CURRENT FINE»: точная регулировка максимальной величины выходного тока.
7. Индикатор режима «стабилизация тока» (СС).
8. Индикатор режима «стабилизация напряжения» (CV).
9. Выключатель питания прибора «POWER».
10. Выходная клемма (-) черного цвета.
11. Клемма заземления.
12. Выходная клемма (+) красного цвета.

2. Подготовка прибора к работе

1. Присоедините кабель питания к прибору.
2. Подключите прибор к сети переменного тока штатным кабелем через розетку, оснащенную контактом защитного заземления.
3. Регулятор тока «CURRENT COARSE» (5) поверните против часовой стрелки до упора.
4. Регуляторы напряжения «VOLTAGE COARSE» 3 и «VOLTAGE FINE» 4 поверните против часовой стрелки до упора.

3. Порядок работы

3.1. Подключение прибора

1. Нажмите кнопку (9) включения прибора (положение ON – утопленное). При этом цифровые индикаторы выходного напряжения (1) и тока (2) должны засветиться.
2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) поверните против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшается до 0 В, затем до упора по часовой стрелке, чтобы проверить, что напряжение на выходе увеличивается до максимального значения (регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) при этом должны быть установлены в среднем положении). При этом прибор находится в режиме стабилизации напряжения и светится индикатор режима «стабилизация напряжения» (CV) (8).
3. Установите регуляторы «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) в крайнее положение по часовой стрелке, а регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) поверните против часовой стрелки до упора.
4. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением U_макс/I_макс и допустимой мощностью не менее U_макс/I_макс, а затем поверните регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке до упора для того, чтобы проверить, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Прибор переходит в режим стабилизации тока и светится индикатор «стабилизация тока» (СС) (7).

Примечание. U_макс и I_макс – максимальные значения напряжения и тока.

3.2. Работа в режиме стабилизации напряжения

1. Включите питание прибора.
2. При помощи регуляторов «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) установите требуемое значение выходного напряжения (к выходным клеммам (10) и (12) при этом ничего не должно быть подключено).
3. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс и допустимой мощностью не менее Uмакс/Iмакс, затем, поворачивая регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке установите максимально допустимое значение тока для нагрузки. Если в эксплуатационном режиме уменьшение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока и выходное напряжение уменьшится.
4. Разомкните выходные клеммы (10) и (12) и подключите к прибору нагрузку.
5. В режиме стабилизации напряжения светится индикатор «стабилизация напряжения» (CV) (8).
6. Перед выключением прибора отсоедините нагрузку.

3.3. Работа в режиме стабилизации тока

1. Регулятор силы тока «CURRENT COARSE» (5) поставьте в среднее положение. Включите питание прибора.
2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме увеличение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей выходных клеммах (10) и (12) предварительно установленного предельного значения напряжения, а выходной ток уменьшится.
3. Установите регуляторы силы тока «CURRENT COARSE» (5) и «CURRENT FINE» (6) в крайнее положение против часовой стрелки.
4. Подключите к прибору нагрузку.
5. При работе прибора в режиме стабилизации тока светится индикатор «стабилизация тока» (СС) 7.
6. Перед выключением прибора отсоедините нагрузку.
